لماذا يعد القاطع الفراغي لقواطع دوائر السكك الحديدية ضروريًا لأنظمة طاقة السكك الحديدية الحديثة

تتطلب أنظمة كهربة السكك الحديدية مكونات حماية موثوقة للغاية للحفاظ على التشغيل دون انقطاع وضمان السلامة عبر شبكات الجر ذات الجهد العالي. أحد أهم المكونات في قواطع دوائر السكك الحديدية هوفراغأم قاطع لقواطع دوائر السكك الحديدية، مما يتيح انقراض القوس السريع والتبديل الموثوق به والعمر التشغيلي الطويل.

يستكشف هذا المقال كيفية عمل أدوات القطع الفراغي في أنظمة السكك الحديدية، ولماذا تتفوق على تقنيات القطع القوسي التقليدية، وكيف تعمل على تحسين الموثوقية والكفاءة وأداء الصيانة في البنية التحتية الحديثة للسكك الحديدية. سنقوم أيضًا بدراسة مبادئ التصميم والمواصفات الفنية والمزايا والتطبيقات العملية. يوفر الدليل للمهندسين ومديري المشتريات ومخططي البنية التحتية للسكك الحديدية فهمًا شاملاً لهذا المكون الأساسي.

جدول المحتويات

• 1. ما هو قاطع الفراغ لقواطع دوائر السكك الحديدية؟
• 2. لماذا تعتبر المقاطعات الفراغية ضرورية في أنظمة طاقة السكك الحديدية؟
• 3. كيف تعمل تقنية القطع بالقوس الفراغي؟
• 4. المكونات الرئيسية وهيكل المقاطعات الفراغية للسكك الحديدية
• 5. المواصفات الفنية ومعايير الأداء
• 6. مزايا المقاطعات الفراغية مقارنة بالتقنيات الأخرى
• 7. تطبيقات في أنظمة كهربة السكك الحديدية
• 8. اعتبارات الصيانة ومدة الخدمة
• 9. كيفية اختيار المورد المناسب لقاطع الفراغ
• 10. الأسئلة المتداولة

1. ما هو قاطع الفراغ لقواطع دوائر السكك الحديدية؟

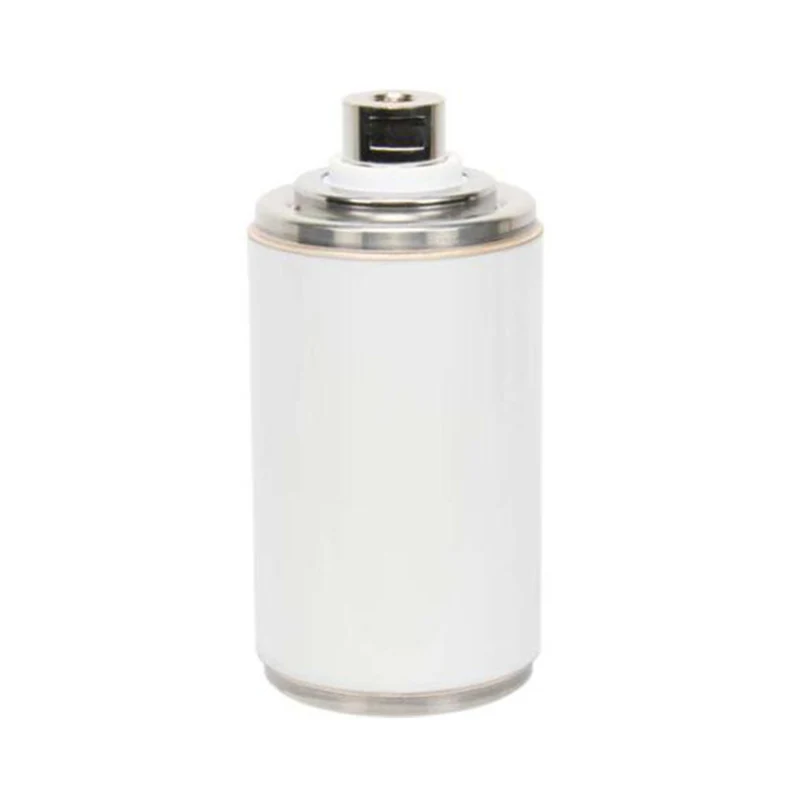

A قاطع فراغ لقواطع دوائر السكك الحديديةهو مكون كهربائي متخصص مصمم لمقاطعة تدفق التيار داخل أنظمة توزيع الطاقة للسكك الحديدية ذات الجهد العالي. يتم تثبيته داخل قواطع دوائر السكك الحديدية ويستخدم بيئة مفرغة لإطفاء الأقواس الكهربائية المتولدة عند فصل الاتصالات.

تعمل أنظمة طاقة السكك الحديدية في ظل ظروف صعبة بما في ذلك تردد التبديل العالي، والأحمال الحالية الكبيرة، والبيئات الخارجية القاسية. تعتبر قواطع الفراغ مثالية لهذه التطبيقات لأنها توفر:

• قوة عازلة عالية
• انقراض القوس السريع
• عمر ميكانيكي طويل
• الحد الأدنى من متطلبات الصيانة
• موثوقية عالية في ظل العمليات المتكررة

2. لماذا تعتبر المقاطعات الفراغية ضرورية في أنظمة طاقة السكك الحديدية؟

تعتمد السكك الحديدية الحديثة بشكل كبير على شبكات الجر المكهربة التي توفر الطاقة للقطارات، ومعدات الإشارة، وأنظمة التحكم. يجب أن تعمل هذه الأنظمة بأمان أثناء التعامل مع التغيرات المفاجئة في الأحمال والأعطال الكهربائية وعمليات التبديل.

تلعب قواطع الفراغ دورًا حيويًا في حماية البنية التحتية للسكك الحديدية من خلال عزل العيوب بسرعة ومنع الأضرار الكهربائية.

الوظائف الرئيسية

• مقاطعة تيارات الدائرة القصيرة
• حماية محطات الجر الفرعية
• ضمان التبديل الآمن لخطوط الكهرباء
• منع تلف القوس للمعدات
• تحسين موثوقية الشبكة بشكل عام

وبدون تكنولوجيا انقطاع موثوقة، يمكن أن تواجه شبكات السكك الحديدية اضطرابات تشغيلية شديدة ومخاطر على السلامة.

3. كيف تعمل تقنية القطع بالقوس الفراغي؟

يعتمد مبدأ عمل انقطاع الفراغ على قمع القوس داخل غرفة مفرغة محكمة الغلق.

عملية خطوة بخطوة

1. عند فتح قاطع الدائرة، تنفصل نقاط الاتصال الموجودة داخل قاطع التفريغ.
2. يتشكل قوس كهربائي لفترة وجيزة بين جهات الاتصال.
3. بيئة الفراغ تحد من الجسيمات المتأينة.
4. ينطفئ القوس بسرعة عند الصفر الحالي.
5. تستعيد الفجوة قوتها العازلة على الفور تقريبًا.

نظرًا لعدم وجود جزيئات غاز تقريبًا في الفراغ، تتبدد طاقة القوس بسرعة كبيرة. يتيح ذلك للقاطع التعامل مع التيارات العالية مع الحد الأدنى من تآكل التلامس.

4. المكونات الرئيسية وهيكل المقاطعات الفراغية للسكك الحديدية

تم تصميم قاطع الفراغ للسكك الحديدية بعناية باستخدام مكونات دقيقة متعددة لضمان أداء موثوق به.

الشركات المصنعة مثلصنواي هانجوانجقم بتصميم هذه المكونات باستخدام تقنية الختم الفراغي المتقدمة وعلم المعادن الدقيق لضمان موثوقية التبديل العالية.

5. المواصفات الفنية ومعايير الأداء

يجب أن تستوفي قواطع الفراغ للسكك الحديدية متطلبات الأداء الكهربائية والميكانيكية الصارمة.

تضمن هذه المعلمات أن قواطع دوائر السكك الحديدية يمكنها التعامل بأمان مع أحمال الطاقة العالية وظروف الأعطال.

6. مزايا المقاطعات الفراغية مقارنة بالتقنيات الأخرى

تاريخيًا، استخدمت أنظمة الطاقة قواطع دوائر الزيت أو قواطع دوائر الغاز SF6. ومع ذلك، توفر قواطع الفراغ العديد من المزايا التي تجعلها مثالية لتطبيقات السكك الحديدية.

الفوائد الرئيسية

• صديقة للبيئة (لا يوجد غاز SF6)
• تصميم مدمج
• انقراض القوس السريع
• صيانة منخفضة
• موثوقية تشغيلية عالية
• عمر كهربائي طويل

مقارنة التكنولوجيا

7. تطبيقات في أنظمة كهربة السكك الحديدية

تُستخدم قواطع الفراغ على نطاق واسع عبر معدات طاقة السكك الحديدية المختلفة.

مجالات التطبيق الرئيسية

• محطات فرعية الجر
• قواطع دوائر القاطرة الكهربائية
• أنظمة توزيع الطاقة بالمترو
• حماية مغذيات السكك الحديدية
• معدات تحويل السكك الحديدية عالية السرعة

مع توسع شبكات السكك الحديدية العالمية وزيادة الكهرباء، يستمر الطلب على قواطع الفراغ عالية الأداء في النمو.

8. اعتبارات الصيانة ومدة الخدمة

إحدى المزايا الرئيسية للقواطع الفراغية هي متطلبات الصيانة المنخفضة للغاية.

نصائح الصيانة

• إجراء فحوصات العزل الدورية
• مراقبة تآكل التلامس بعد تيارات الأعطال العالية
• تحقق من محاذاة محرك الأقراص الميكانيكية
• إجراء اختبارات التبديل الدورية

نظرًا لأن حجرة التفريغ مغلقة بشكل دائم، ليست هناك حاجة لإعادة تعبئة الغاز أو استبدال الزيت.

يمكن أن يتجاوز عمر الخدمة النموذجي 20 عامًا في ظل ظروف التشغيل العادية للسكك الحديدية.

9. كيفية اختيار المورد المناسب لقاطع الفراغ

يعد اختيار الشركة المصنعة الموثوقة أمرًا بالغ الأهمية لمشاريع البنية التحتية للسكك الحديدية.

معايير الاختيار الهامة

• تجربة تصنيع مثبتة
• الامتثال لمعايير IEC
• تكنولوجيا ختم الفراغ المتقدمة
• قدرة قوية على البحث والتطوير
• نظام مراقبة الجودة مستقر

الشركات المصنعة مثلصنواي هانجوانجالتركيز على إنتاج قواطع فراغية عالية الجودة مصممة خصيصًا لأنظمة قواطع دوائر السكك الحديدية، مما يضمن موثوقية ممتازة وسلامة تشغيلية.

10. الأسئلة المتداولة

ما هي الميزة الرئيسية للقواطع فراغ؟

توفر قواطع الفراغ إمكانية إلغاء القوس بسرعة كبيرة وعمر خدمة طويل، مما يجعلها موثوقة للغاية لعمليات التبديل المتكررة في أنظمة السكك الحديدية.

هل قواطع الفراغ صديقة للبيئة؟

نعم. على عكس قواطع الدائرة SF6، لا تستخدم قواطع الفراغ الغازات الدفيئة، مما يجعلها تقنية أكثر استدامة.

كم من الوقت يستمر قاطع فراغ السكك الحديدية؟

يمكن لمعظم أدوات القطع الفراغي عالية الجودة إجراء عشرات الآلاف من عمليات التبديل والعمل بشكل موثوق لأكثر من عقدين من الزمن.

لماذا يتم استخدامها على نطاق واسع في قواطع دوائر السكك الحديدية؟

تتطلب أنظمة السكك الحديدية عزلًا سريعًا للأخطاء وموثوقية تحويل عالية. توفر قواطع الفراغ كلا الأمرين بينما تتطلب الحد الأدنى من الصيانة.

هل يمكن للقاطعات الفراغية التعامل مع تيارات الأعطال العالية؟

نعم. تم تصميم المقاطعات الحديثة لمقاطعة تيارات الدائرة القصيرة حتى 40 كيلو أمبير اعتمادًا على الطراز.

خاتمة

القاطع فراغ لقواطع دوائر السكك الحديديةيعد عنصرًا حاسمًا في أنظمة كهربة السكك الحديدية الحديثة. إن قدرتها على إطفاء الأقواس بسرعة، والعمل بشكل موثوق تحت الأحمال العالية، والحفاظ على عمر خدمة طويل يجعلها لا غنى عنها لتوزيع طاقة السكك الحديدية بشكل آمن وفعال.

مع استمرار توسع شبكات السكك الحديدية في جميع أنحاء العالم، ستزداد أهمية تقنيات قواطع الدائرة الموثوقة. تساعد التصميمات المتقدمة للقواطع الفراغية على ضمان سلامة النظام، وتقليل وقت التوقف عن العمل، ودعم التطوير المستدام للبنية التحتية للنقل بالسكك الحديدية.

إذا كنت تبحث عن قواطع فراغية عالية الجودة مصممة لتطبيقات السكك الحديدية الصعبة، فإن الفريق الهندسي المحترف فيصنواي هانجوانجيمكن أن توفر حلولاً موثوقة مصممة خصيصًا لتلبية احتياجاتك.اتصل بنااليوم للتعرف على المزيد حول منتجاتنا وكيف يمكننا دعم مشاريع أنظمة الطاقة الخاصة بالسكك الحديدية.
