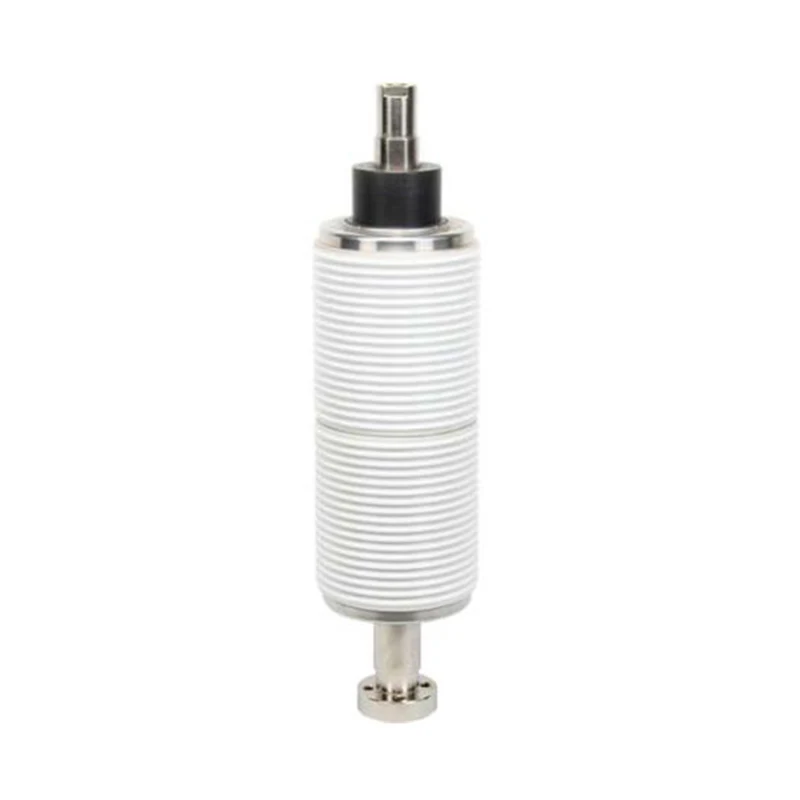

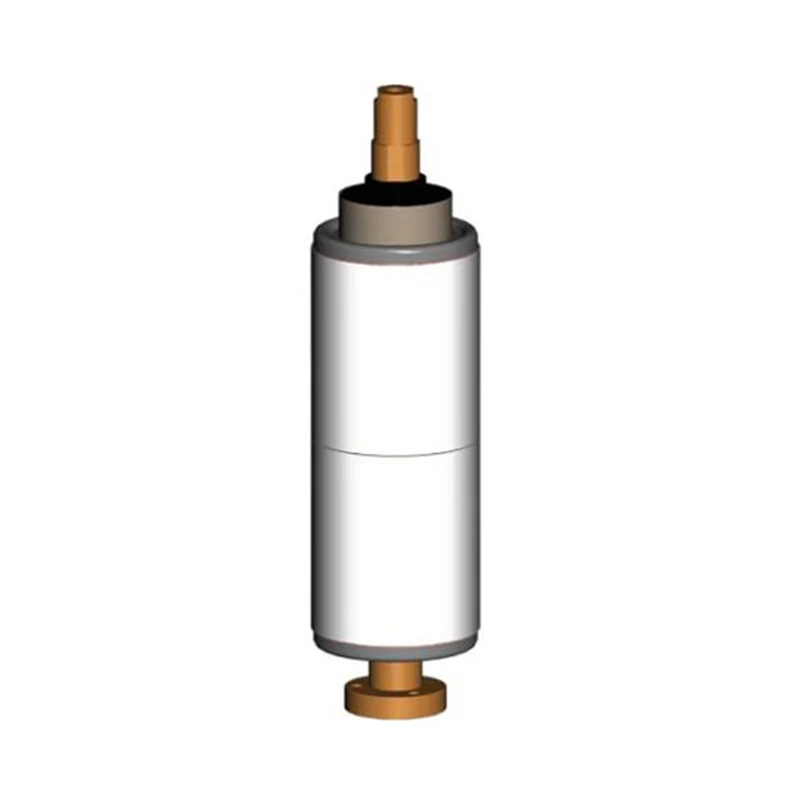

قواطع دوائر قاطعة فراغية 40.5 كيلو فولت

Model: TD544H, TD544

إن قاطع الدائرة الفراغية 40.5 كيلو فولت هو المنتج الأساسي المتطور لشركة Sunway Hanguang، وهي شركة تصنيع رائدة تتمتع بخبرة تزيد عن 50 عامًا في مجال المعدات الكهربائية ذات الجهد العالي. يعتمد قاطع الدائرة الكهربائية ذو القاطع الفراغي 40.5 كيلو فولت تقنية إطفاء القوس المتقدمة ذات الفراغ العالي، ويتميز بأداء ممتاز وذكاء صديق للبيئة وخدمات شاملة.

إرسال استفسار

وصف المنتج

باعتباره المنتج الأساسي لشركة Sunway Hanguang، تم تصميم قاطع الدائرة الكهربائية بقدرة 40.5 كيلو فولت لأنظمة التيار المتردد 50/60 هرتز (جهد التشغيل المقدر/الأقصى: 40.5 كيلو فولت). درجة الفراغ الخاصة بها أفضل من 1.33×10⁻³Pa، مما يضمن انقراض القوس السريع دون إعادة الضرب أو الانفجار، كما أنها صديقة للبيئة، بما يتماشى مع متطلبات الطاقة الخضراء.

متوافق مع معايير GB، IEC، ANSI وDIN، فهو يغطي موديلات مثل VITD40.5/2000-40. مع تسليم أكثر من 60,000 وحدة على مستوى العالم ونمو الصادرات السنوي بنسبة 10%، فإن قاطع الدائرة الكهربائية ذات قاطع الفراغ 40.5 كيلو فولت هذا معروف على نطاق واسع من قبل العملاء المحليين والأجانب. خالي من انبعاثات SF₆، وهو يتوافق مع معايير دولية متعددة، ويعمل بشكل مستقر في أكثر من 50 دولة، ويصبح خيارًا موثوقًا به لمؤسسات الطاقة العالمية، ويدعم سلامة نظام الطاقة وهدف "الكربون المزدوج".

جدول معلمات المنتج

التصنيفات الكهربائية (3 مراحل) على أساس متماثل
رقم الموديل	فيتد 36/2000-20 هـ	فيتد40.5/2000-40
التردد المقدر	50/60 هرتز	50/60 هرتز
الجهد المقنن	40.5 كيلو فولت، ج.م.س	40.5 كيلو فولت، ج.م.س
تردد الطاقة المقدر لوقت قصير يتحمل الجهد (1 دقيقة)	95 كيلو فولت، ج.م.س	95 كيلو فولت، ج.م.س
تصنيف دفعة البرق تحمل الجهد	185 كيلو فولت، الذروة	185 كيلو فولت، الذروة
5. التصنيف الحالي	2000 أ	2000 أ
مقاومة الدائرة عند أدنى قوة اتصال	≥20 ميكرو أوم	≥20 ميكرو أوم
تصنيف كسر ماس كهربائى الحالي	20 كيلو أمبير، ج.م.س	31.5 كيلو أمبير، ج.م.س
تصنيفها لفترة قصيرة تحمل التيار	20 كيلو أمبير، ج.م.س	31.5 كيلو أمبير، ج.م.س
المدة المقدرة للدائرة القصيرة	4s	4s
الذروة المقدرة تحمل التيار	50 كيلو أمبير، ج.م.س	80 كيلو أمبير، ج.م.س
تصنيف ماس كهربائى صنع الحالي	50 كيلو أمبير، ج.م.س	80 كيلو أمبير، ج.م.س
الأعلى. مكون العاصمة	0.4	0.4
تيار الكسر المقنن لبنك مكثف واحد	630A، ج.م.س	630A، ج.م.س
تيار الكسر المقنن لبنك مكثف متتالي	400A، ج.م.س	400A، ج.م.س
تسلسل التشغيل المقدر	O-0.3(0.5)s-CO-180s-CO	O-0.3(0.5)s-CO-180s-CO
البيانات الميكانيكية
وزن المقاطعة (تقريبًا)	12.35 كجم	12.35 كجم
وزن الأجزاء المتحركة	4.1 كجم	4.1 كجم
قوة الإغلاق بسبب رفع الصوت عاليا والغلاف الجوي	170 ± 40 نيوتن	170 ± 40 نيوتن
القوة المطلوبة لإبقاء جهات الاتصال مفتوحة بأقصى سرعة	320 ± 50 ن	320 ± 50 ن
المتطلبات الميكانيكية (المرجع VCB)
التخليص بين جهات الاتصال المفتوحة	20 ± 2 مم	20 ± 2 مم
متوسط سرعة الفتح (متوسط أول 75% من فجوة الاتصال)	1.6 ± 0.3 م / ثانية	1.6 ± 0.3 م / ثانية
متوسط سرعة الإغلاق (متوسط آخر 30% من فجوة الاتصال)	1.3 ± 0.2 م / ثانية	1.3 ± 0.2 م / ثانية
تم تصنيف القوة النهائية للاتصال الخارجي المضافة	3100 ± 200 نيوتن	3100 ± 200 نيوتن
مدة ارتداد الاتصال عند عملية الإغلاق	≥2 مللي ثانية	≥2 مللي ثانية
إغلاق وفتح عدم التزامن لجهات الاتصال ثلاثية المراحل	≥2 مللي ثانية	≥2 مللي ثانية
الحد الأقصى للارتداد أثناء الافتتاح	≥2 مم	≥2 مم
الحياة (المقدرة)
الحياة الكهربائية في التيار العادي المقدر	20,000 عملية	20,000 عملية
الحياة الكهربائية في تصنيف الدائرة القصيرة الحالية	50عمليات	50عمليات
الحياة الميكانيكية	30,000 عملية	30,000 عملية
الاتصال الحد من التآكل	3 ملم	3 ملم
مدة الصلاحية	20 سنة	20 سنة
يفي أو يتجاوز متطلبات التحمل الكهربائي للفئة E2 لواجب الإغلاق التلقائي وفقًا للمواصفة IEC 62271-200 وJB 8738-2008.
الخصائص المقدرة التي سيتم تقديمها عند الطلب

ميزات المنتج ومزاياه

1. الأداء الممتاز والسلامة والمتانة

اعتماد اتصالات سبائك النحاس والكروم (تقطيع التيار <3A) ومنفاخ 316L مستورد (عمر التعب> 30,000 مرة)، ويتميز بعمر تصميمي يصل إلى 30 عامًا. يتكيف نظام العزل مع التلوث من الدرجة الرابعة، ودرجة الحرارة -45°C~+85°C والارتفاع ≥4000m، مع معدل فشل <0.05%.

2. التكنولوجيا الرائدة والجودة التي يمكن السيطرة عليها

بالاعتماد على تقنيات الختم والكشف عن التسرب المتقدمة، جنبًا إلى جنب مع الفحص الصارم للمكونات الأساسية والتجميع التلقائي بالكامل، فإنه يضمن الاتساق العالي. تجتاز كل وحدة 12 اختبارًا في المصنع مع إمكانية تتبع رمز الاستجابة السريعة لمراقبة الجودة.

3. الذكاء الأخضر والقدرة على التكيف على نطاق واسع

خالية من SF₆ ومتوافقة مع IEC 62271-404، وهي تحل محل قواطع الدائرة التقليدية. وهو يدعم وحدات المراقبة الذكية، ويتصل بمنصات IEC 61850، ويتوافق مع المفاتيح الكهربائية السائدة، مما يحسن كفاءة التثبيت بنسبة 40%.

4. قوة قوية وخدمات شاملة

مع أكثر من 30 براءة اختراع أساسية، فإنها توفر خدمات OEM/ODM (التسليم خلال 15-25 يومًا للنماذج التقليدية). بعد حصوله على العديد من الشهادات الدولية، فإنه يوفر ضمانًا لمدة 10 سنوات ودعمًا فنيًا عالميًا على مدار 24 ساعة عبر 20 مركزًا إقليميًا.

تطبيقات المنتج

يستخدم على نطاق واسع في: أنظمة الطاقة (مشاريع دعم UHV، المشاريع الدولية الكبرى)؛ الإنتاج الصناعي (المعادن، البترول، الخ)؛ الطاقة الجديدة والنقل (طاقة الرياح البحرية، والنقل بالسكك الحديدية)؛ البنية التحتية المتطورة؛ ومشاريع "الحزام والطريق" الخارجية.
