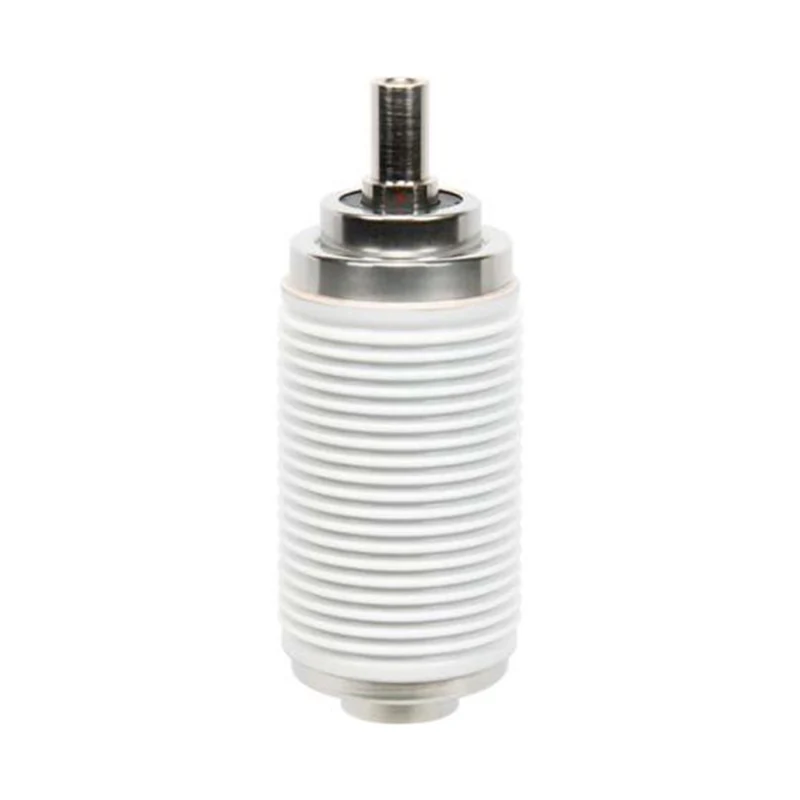

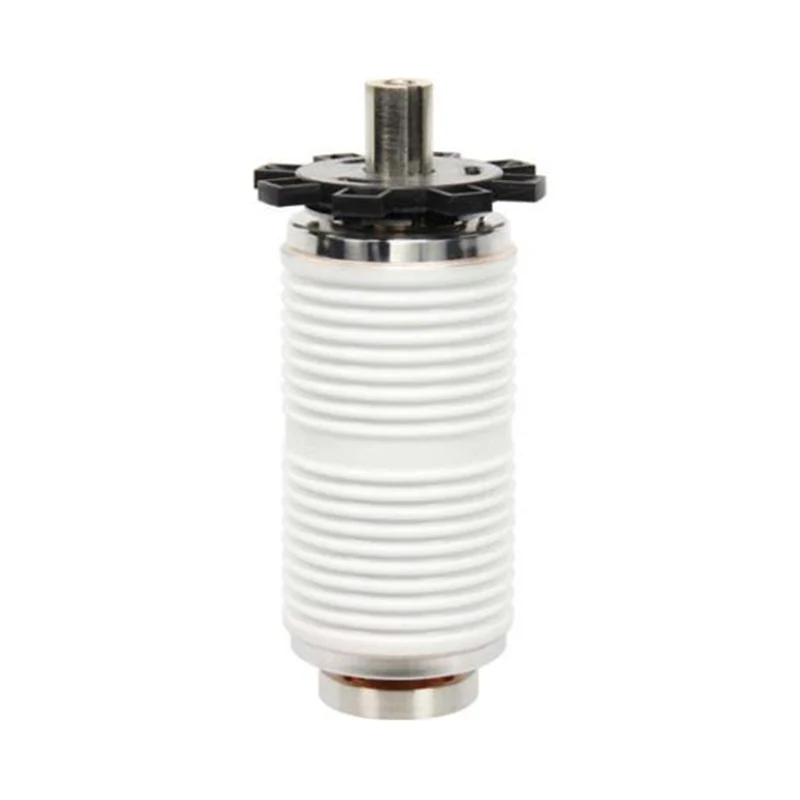

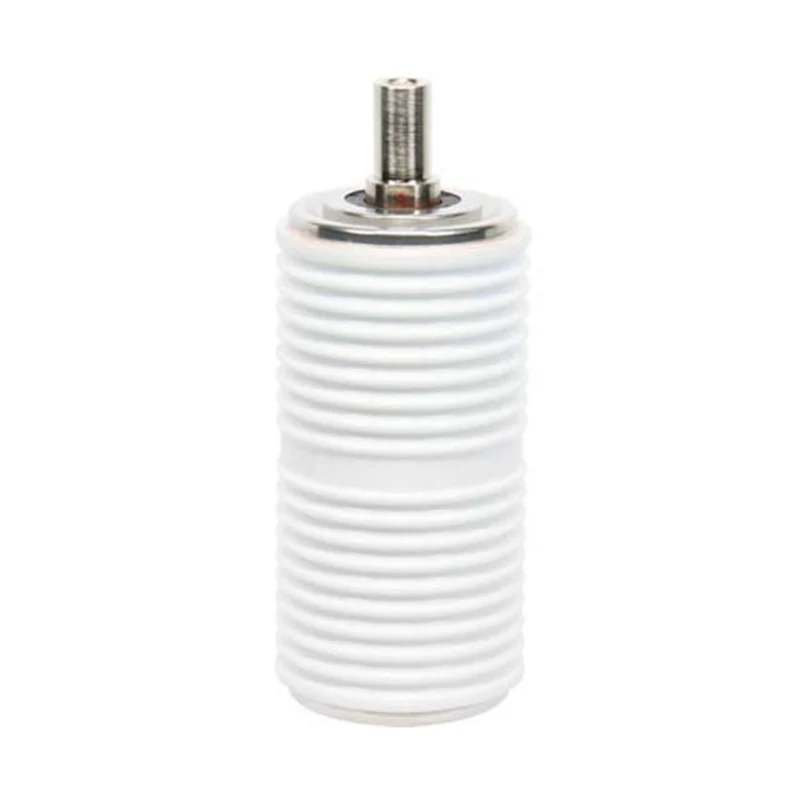

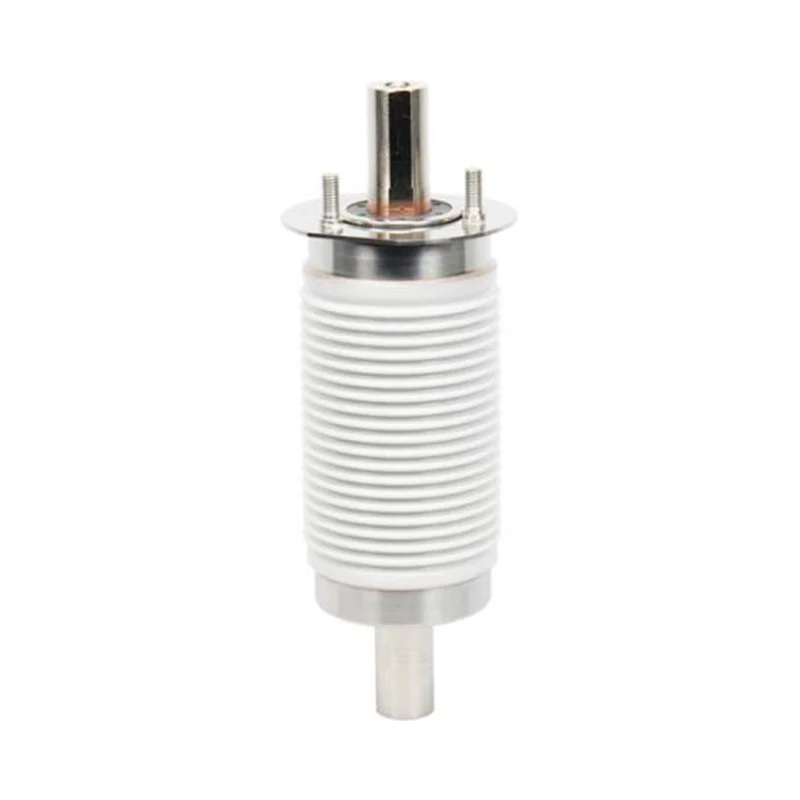

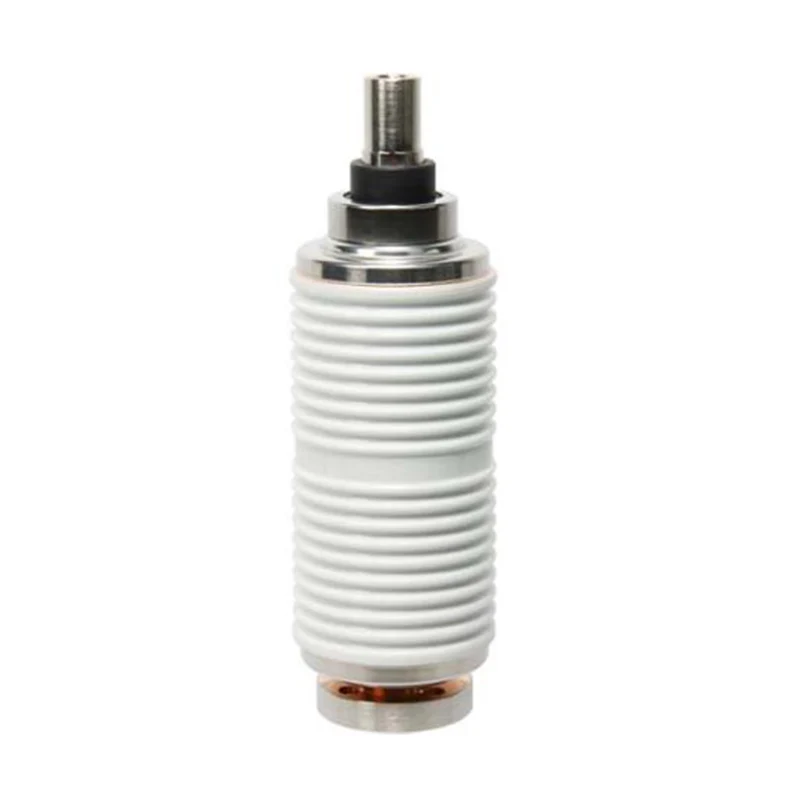

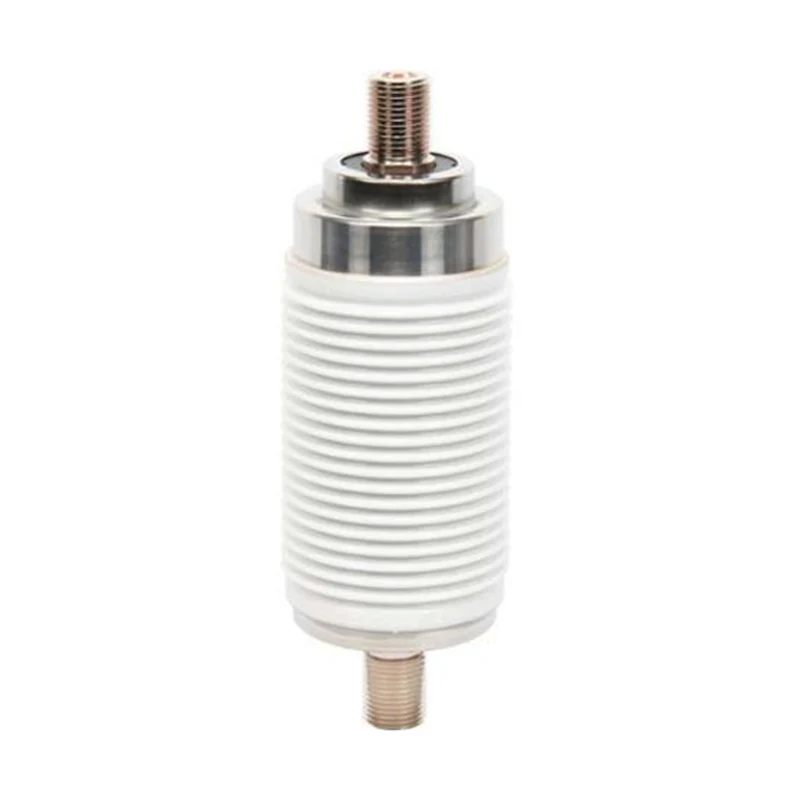

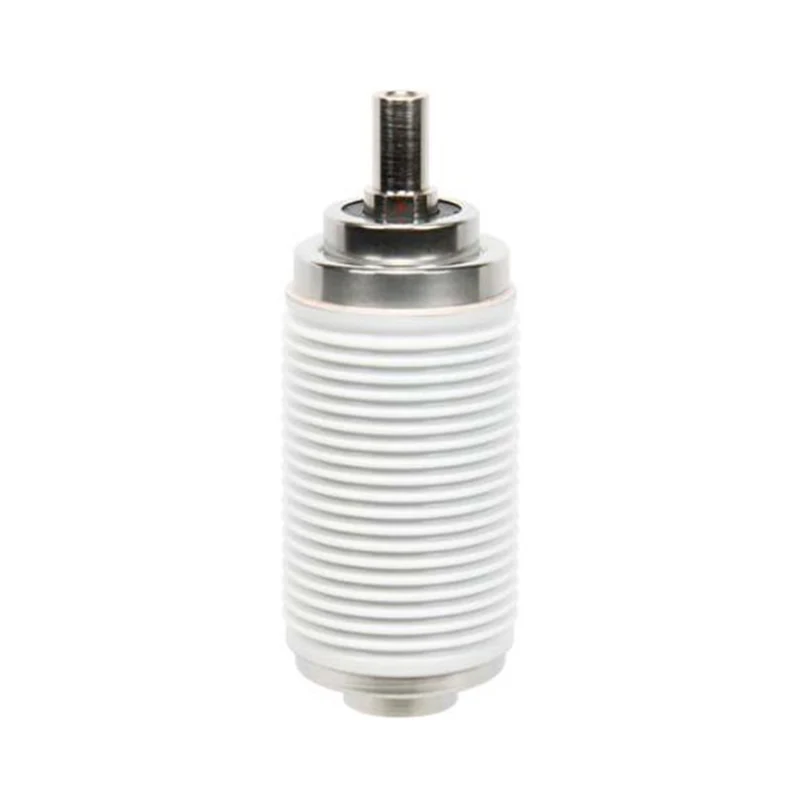

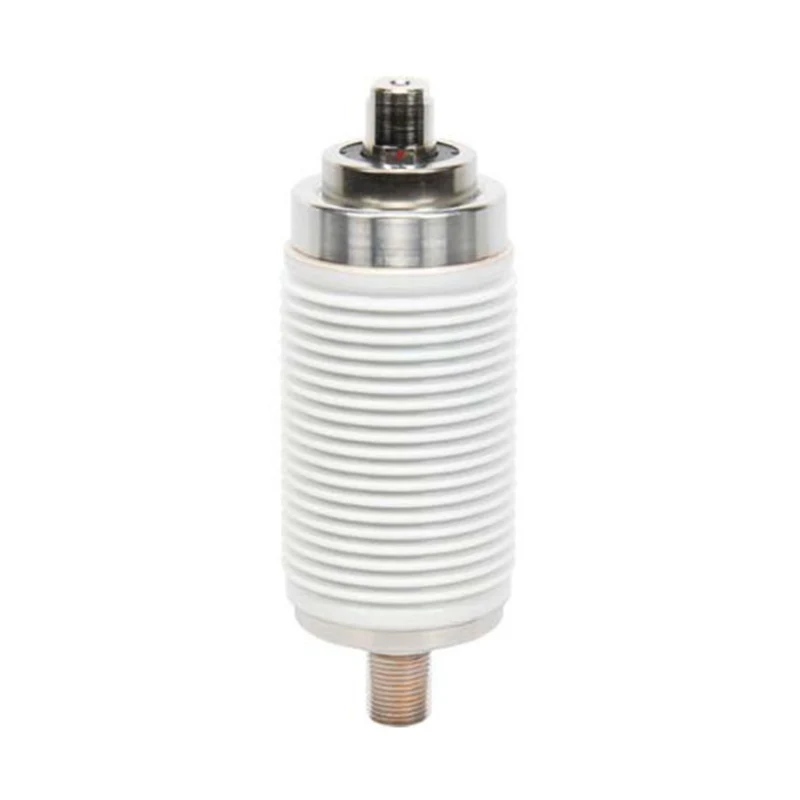

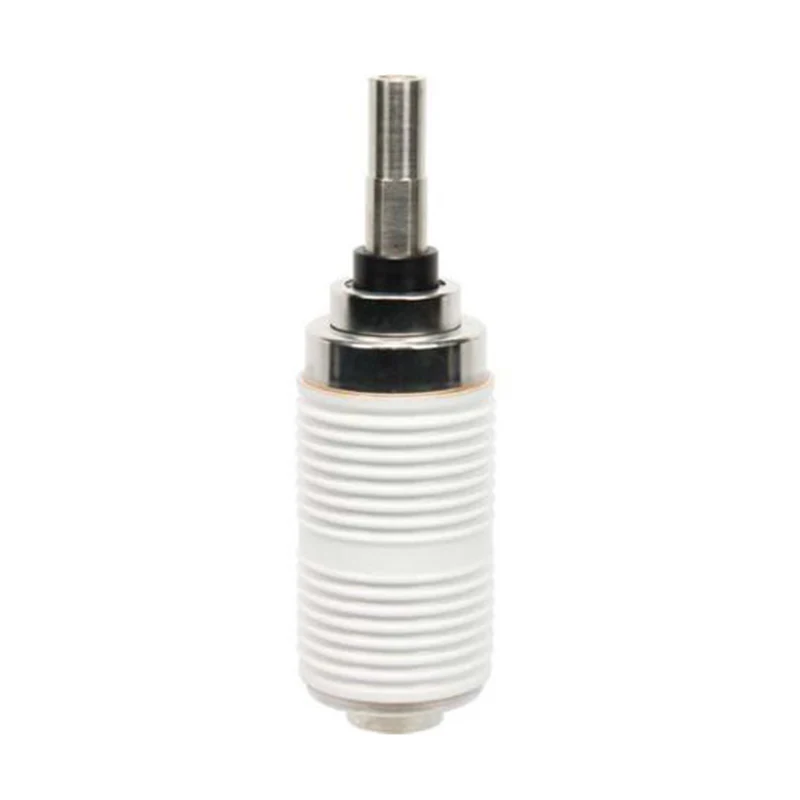

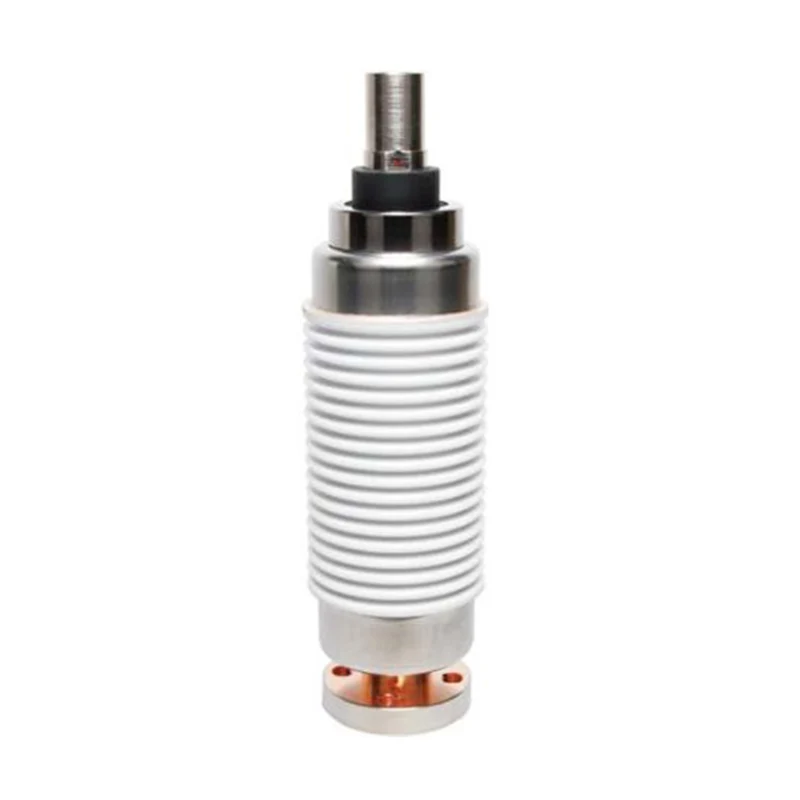

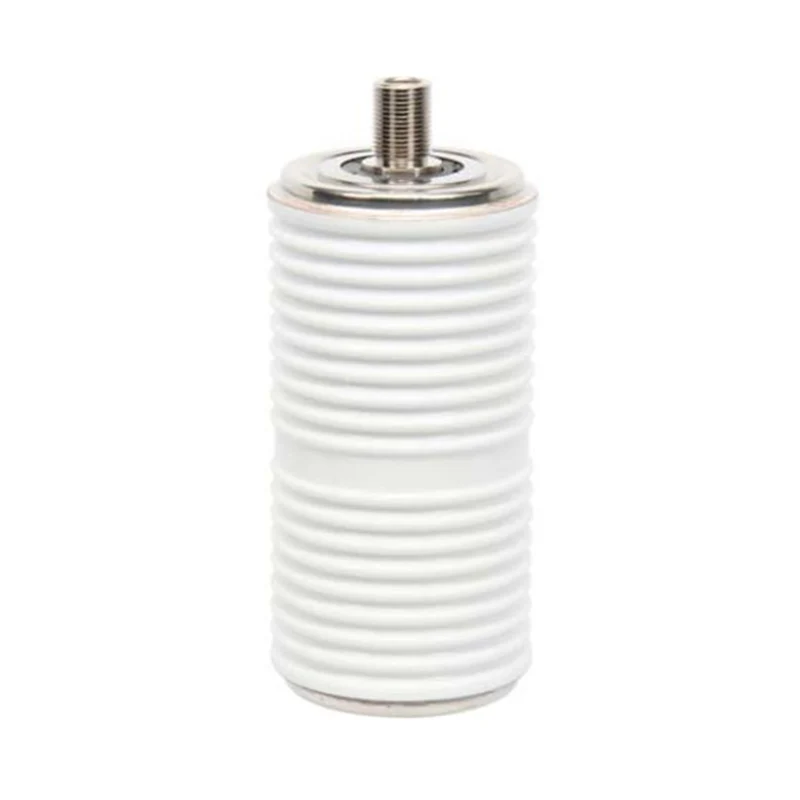

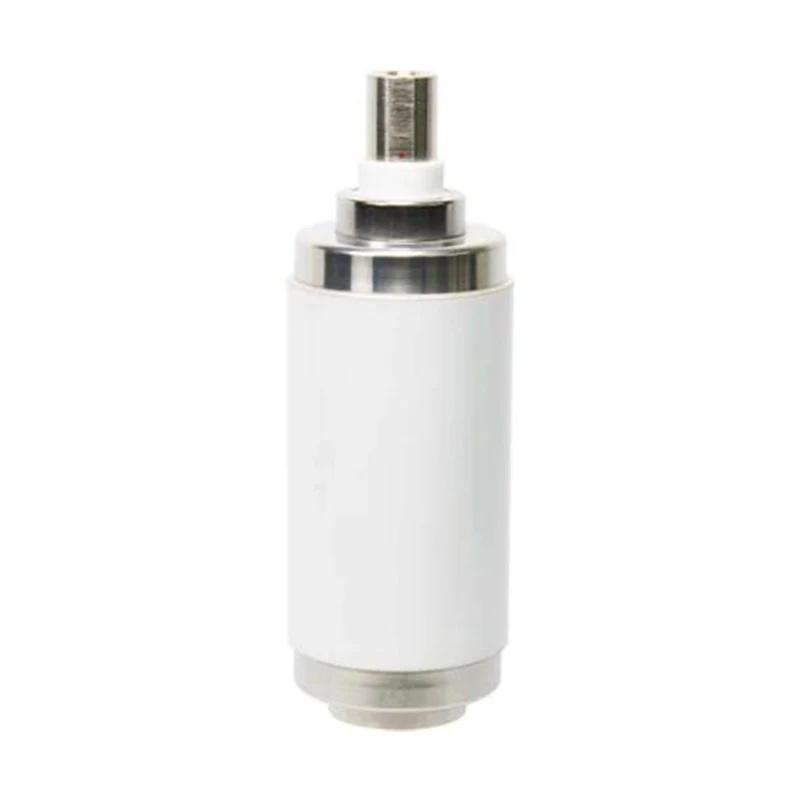

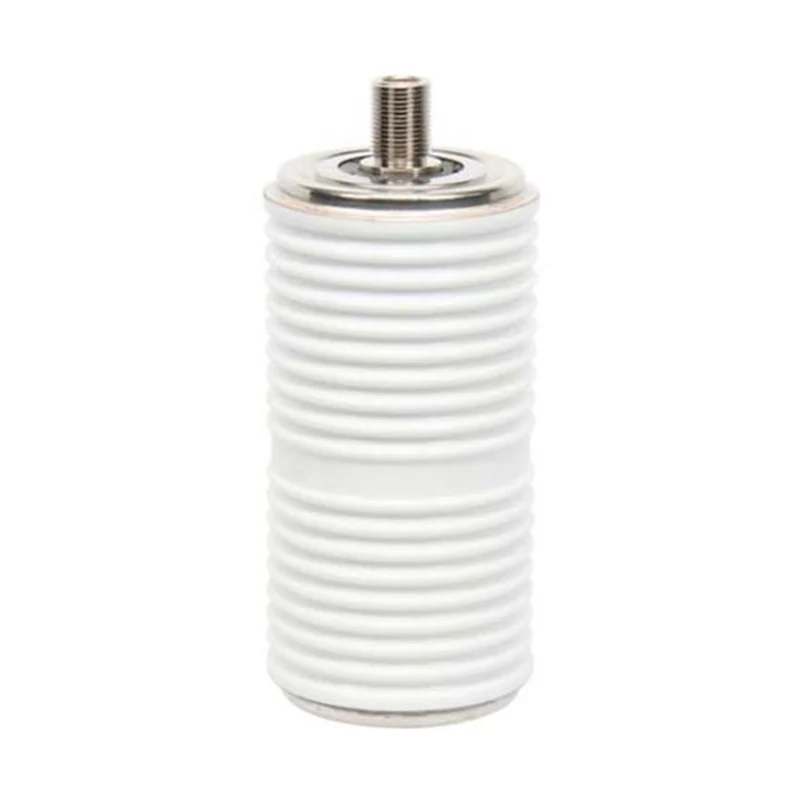

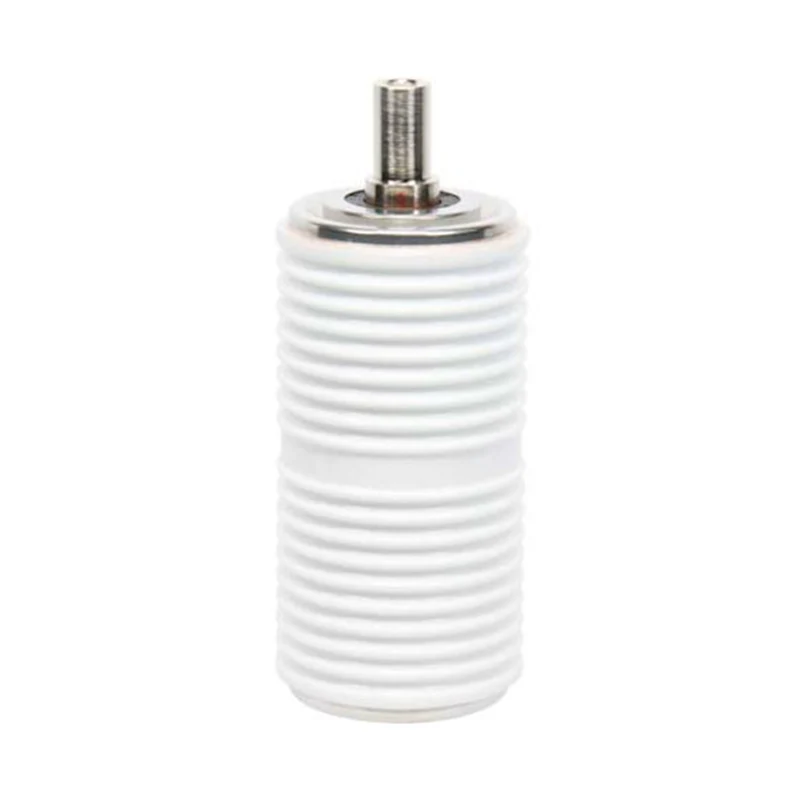

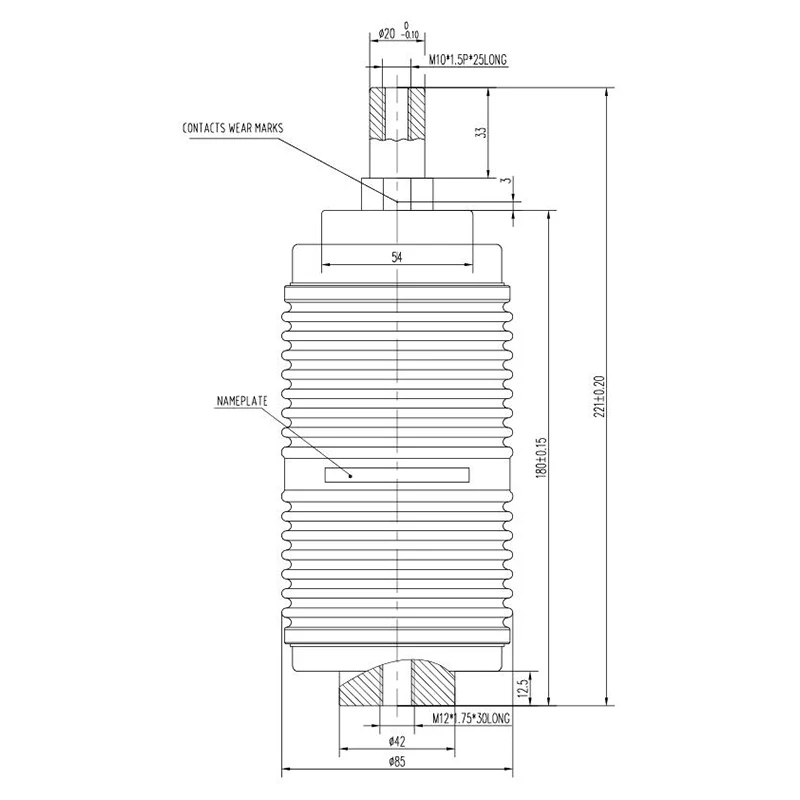

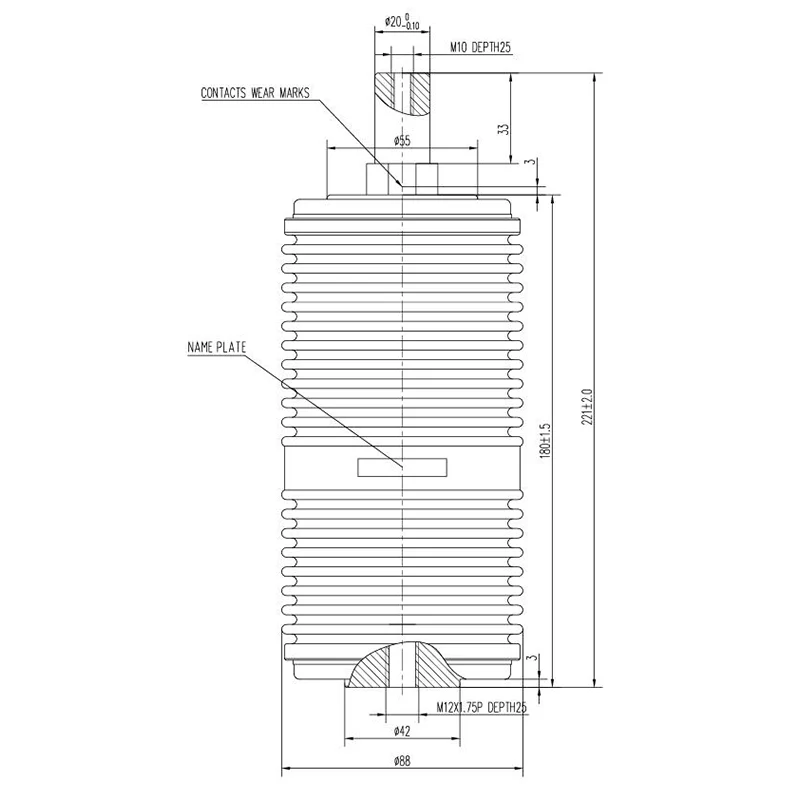

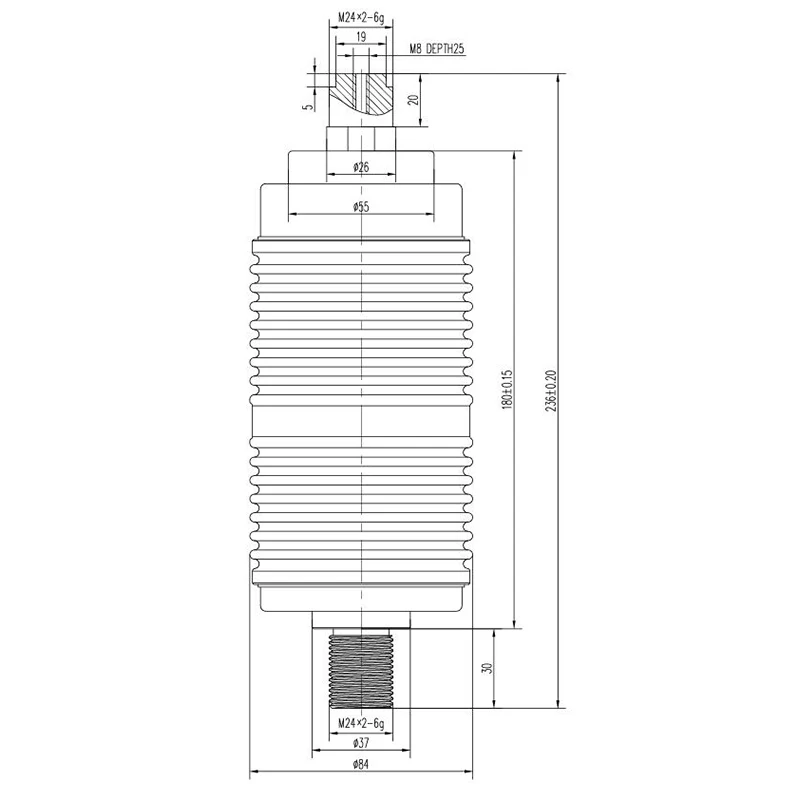

قواطع دوائر قاطعة فراغية 11 كيلو فولت
Model: TD324P, TD324N, TD324M, TD324G, TD324C, TD324A, TD321M, TD314Y, TD326G, TD326E, TD325Y, TD325U, TD325P, TD325N, TD325M, TD325L, TD325K, TD325J, TD325G, TD325E, TD325C, TD325A, TD324R, TD324Y, TD336R, TD336G, TD326Y, TD336Y, TD345K, TD358K, TD358Y, TD368Y
إن قاطع الدائرة الفراغية 11KV هو المنتج الأساسي لشركة Sunway Hanguang Electric Manufacturing Limited، وهي شركة مصنعة محترفة في منطقة تطوير التقنية العالية Xiaogan، مقاطعة Hubei، الصين. مع أكثر من 50 عامًا من الخبرة في مجال المعدات الكهربائية ذات الجهد العالي، تتمتع Sunway Hanguang بقوة بحث وتطوير وإنتاج قوية.
يعتمد قاطع الدائرة الفراغية 11KV تقنية إطفاء القوس المتقدمة ذات الفراغ العالي، ويتميز بأداء ممتاز وجودة مستقرة وقدرة على التكيف على نطاق واسع، يتوافق مع المعايير الدولية. يتم استخدامه على نطاق واسع في أنظمة نقل وتوزيع الطاقة العالمية، ليصبح موردًا موثوقًا به في الصناعة.
تأسست شركة Sunway Hanguang في عام 1968، وهي تركز على المعدات الكهربائية ذات الجهد العالي، بقاعدة إنتاج تبلغ مساحتها 40,000 متر مربع، ومساحة بناء تبلغ 15,000 متر مربع، وإجمالي أصول تزيد عن 80 مليون يوان. تم تجهيز مصنعنا بمعدات متقدمة، ويقدم فريق البحث والتطوير المحترف المكون من 16 خبيرًا الدعم الفني. باعتبارنا مصنعًا محترفًا مقره في الصين، نحن ملتزمون بتزويد قواطع دوائر قاطعة فراغية 11KV ومنتجات أخرى عالية الجودة للعملاء العالميين.

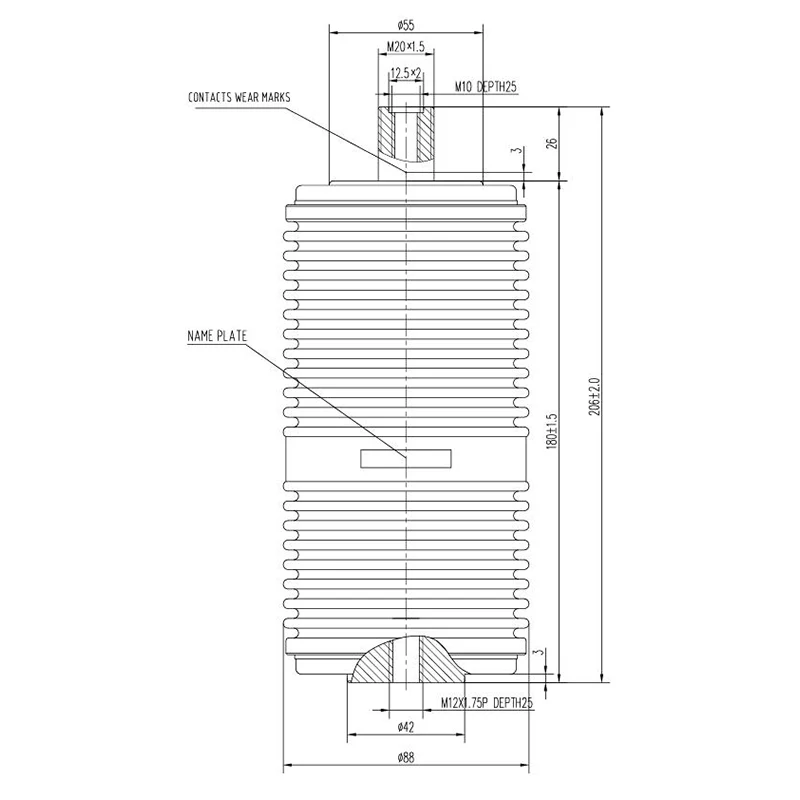

نظرة عامة على المنتج والمعلمات الأساسية
تم تصميم قاطع الدائرة الفراغية 11KV، المنتج الأساسي لشركة Sunway Hanguang، لتوزيع الطاقة ذات الجهد المتوسط، مع أداء موثوق لإطفاء القوس وقابلية تطبيق واسعة.
- الفولطية المقدرة: 11 كيلو فولت (أقصى جهد للتشغيل: 12 كيلو فولت)، ينطبق على نظام التيار المتردد 50/60 هرتز
- التكنولوجيا الأساسية: إطفاء القوس عالي الفراغ (درجة الفراغ ≥1.33×10⁻³Pa)، تغطية الجهد 0.66 كيلو فولت - 40.5 كيلو فولت
- المعايير: GB، IEC، ANSI؛ القدرة السنوية: 350.000 وحدة
- السوق: يتم بيعها في الداخل والخارج، وينمو حجم التصدير بنسبة ≥10% سنويًا
جدول مواصفات المنتج
|
التصنيفات الكهربائية (3 مراحل) على أساس متماثل |
|||||||||||||||
|
رقم الموديل |
فيتد 12/1250-20ف |
فيتد 12/1250-20ن |
فيتد 12/1250-20 م |
فيتد 12/1250-20 جرام |
فيتد 12/1250-20ج |
فيتد 12/1250-20أ |
فيتد 12/800-13.1م |
فيتد 12/630-20Y |
فيتد 12/1250-31.5 جرام |
فيتد 12/1250-31.5E |
فيتد 12/1250-25Y |
فيتد 12/1250-25U |
فيتد 12/1250-25P |
فيتد 12/1250-25ن |
فيتد 12/1250-25م |
|
التردد المقدر |
50/60 هرتز |
50/60 هرتز |
50/60 هرتز |
50/60 هرتز |
50/60 هرتز |
50/60 هرتز |
50/60 هرتز |
50/60 هرتز |
50/60 هرتز |
50/60 هرتز |
50/60 هرتز |
50/60 هرتز |
50/60 هرتز |
50/60 هرتز |
50/60 هرتز |
|
الحد الأقصى المقدر للخط إلى خط الجهد |
12 كيلو فولت، ج.م.س |
12 كيلو فولت، ج.م.س |
12 كيلو فولت، ج.م.س |
12 كيلو فولت، ج.م.س |
12 كيلو فولت، ج.م.س |
12 كيلو فولت، ج.م.س |
12 كيلو فولت، ج.م.س |
12 كيلو فولت، ج.م.س |
12 كيلو فولت، ج.م.س |
12 كيلو فولت، ج.م.س |
12 كيلو فولت، ج.م.س |
12 كيلو فولت، ج.م.س |
12 كيلو فولت، ج.م.س |
12 كيلو فولت، ج.م.س |
12 كيلو فولت، ج.م.س |
|
تردد الطاقة المقدر تحمل الجهد: الهواء |
42 كيلو فولت، ج.م.س |
42 كيلو فولت، ج.م.س |
42 كيلو فولت، ج.م.س |
42 كيلو فولت، ج.م.س |
42 كيلو فولت، ج.م.س |
42 كيلو فولت، ج.م.س |
38 كيلو فولت، ج.م.س |
42 كيلو فولت، ج.م.س |
42 كيلو فولت، ج.م.س |
42 كيلو فولت، ج.م.س |
42 كيلو فولت، ج.م.س |
48 كيلو فولت، ج.م.س |
42 كيلو فولت، ج.م.س |
38 كيلو فولت، ج.م.س |
38 كيلو فولت، ج.م.س |
|
الجهد الكهربي لتحمل النبض: الهواء |
95 كيلو فولت، الذروة |
95 كيلو فولت، الذروة |
95 كيلو فولت، الذروة |
95 كيلو فولت، الذروة |
95 كيلو فولت، الذروة |
95 كيلو فولت، الذروة |
95 كيلو فولت، الذروة |
95 كيلو فولت، الذروة |
95 كيلو فولت، الذروة |
95 كيلو فولت، الذروة |
95 كيلو فولت، الذروة |
95 كيلو فولت، الذروة |
95 كيلو فولت، الذروة |
95 كيلو فولت، الذروة |
95 كيلو فولت، الذروة |
|
تصنيف التيار العادي |
1250 أ |
1250 أ |
1250 أ |
1250 أ |
1250 أ |
1250 أ |
800 أ |
630 أ |
1250 أ |
1250 أ |
1250 أ |
1250 أ |
1250 أ |
1250 أ |
1250 أ |
|
تصنيف قصير - الدائرة الحالية (أساس متماثل ثلاثي الطور) |
20 كيلو أمبير، ج.م.س |
20 كيلو أمبير، ج.م.س |
20 كيلو أمبير، ج.م.س |
20 كيلو أمبير، ج.م.س |
20 كيلو أمبير، ج.م.س |
20 كيلو أمبير، ج.م.س |
13.1 كيلو أمبير، ج.م.س |
20 كيلو أمبير، ج.م.س |
31.5 كيلو أمبير، ج.م.س |
31.5 كيلو أمبير، ج.م.س |
25 كيلو أمبير، ج.م.س |
25 كيلو أمبير، ج.م.س |
25 كيلو أمبير، ج.م.س |
26.3 كيلو أمبير، ج.م.س |
25 كيلو أمبير، ج.م.س |
|
النسبة المئوية لمكونات التيار المستمر لتيار الكسر المقنن |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
تصنيف ماس كهربائى صنع الحالي |
50 كيلو أمبير، الذروة |
50 كيلو أمبير، الذروة |
50 كيلو أمبير، الذروة |
50 كيلو أمبير، الذروة |
50 كيلو أمبير، الذروة |
50 كيلو أمبير، الذروة |
32.75 كيلو أمبير، الذروة |
50 كيلو أمبير، الذروة |
80 كيلو أمبير، الذروة |
80 كيلو أمبير، الذروة |
63 كيلو أمبير، الذروة |
63 كيلو أمبير، الذروة |
63 كيلو أمبير، الذروة |
65.75 كيلو أمبير، الذروة |
63 كيلو أمبير، الذروة |
|
المدة المقدرة للوقت القصير الحالي |
4s |
4s |
4s |
4s |
4s |
4s |
3ث |
4s |
4s |
4s |
4s |
3ث |
4s |
3ث |
3ث |
|
تصنيف قصير الوقت الصمود الحالي |
20 كيلو أمبير، ج.م.س |
20 كيلو أمبير، ج.م.س |
20 كيلو أمبير، ج.م.س |
20 كيلو أمبير، ج.م.س |
20 كيلو أمبير، ج.م.س |
20 كيلو أمبير، ج.م.س |
13.1 كيلو أمبير، ج.م.س |
20 كيلو أمبير، ج.م.س |
31.5 كيلو أمبير، ج.م.س |
31.5 كيلو أمبير، ج.م.س |
25 كيلو أمبير، ج.م.س |
25 كيلو أمبير، ج.م.س |
25A، ج.م.س |
26.3 كيلو أمبير، ج.م.س |
25 كيلو أمبير، ج.م.س |
|
تصنيف الذروة الصمود الحالي |
50 كيلو أمبير، ج.م.س |
50 كيلو أمبير، ج.م.س |
50 كيلو أمبير، ج.م.س |
50 كيلو أمبير، ج.م.س |
50 كيلو أمبير، ج.م.س |
50 كيلو أمبير، ج.م.س |
32.75 كيلو أمبير، ج.م.س |
50 كيلو أمبير، ج.م.س |
80 كيلو أمبير، ج.م.س |
80 كيلو أمبير، ج.م.س |
63 كيلو أمبير، ج.م.س |
63 كيلو أمبير، ج.م.س |
63 كيلو أمبير، ج.م.س |
65.75 كيلو أمبير، ج.م.س |
63 كيلو أمبير، ج.م.س |
|
الحد الأقصى لمقاومة الاتصال عند الحد الأدنى من قوة الإغلاق |
19 ميكرو أوم |
19 ميكرو أوم |
19 ميكرو أوم |
19 ميكرو أوم |
19 ميكرو أوم |
19 ميكرو أوم |
25 ميكرو أوم |
20 ميكرو أوم |
18 ميكرو أوم |
18 ميكرو أوم |
19 ميكرو أوم |
18 ميكرو أوم |
19 ميكرو أوم |
20 ميكرو أوم |
25 ميكرو أوم |
|
تصنيف كسر التيار من بنك مكثف واحد |
630A، ج.م.س |
630A، ج.م.س |
630A، ج.م.س |
630A، ج.م.س |
630A، ج.م.س |
630A، ج.م.س |
400A، ج.م.س |
630A، ج.م.س |
630A، ج.م.س |
630A، ج.م.س |
630A، ج.م.س |
400A، ج.م.س |
630A، ج.م.س |
400A، ج.م.س |
400A، ج.م.س |
|
تصنيف كسر التيار من بنك مكثف العودة إلى الخلف |
400A، ج.م.س |
400A، ج.م.س |
400A، ج.م.س |
400A، ج.م.س |
400A، ج.م.س |
400A، ج.م.س |
|
400A، ج.م.س |
400A، ج.م.س |
400A، ج.م.س |
400A، ج.م.س |
|
400A، ج.م.س |
|
|
|
تسلسل التشغيل المقدر |
س-0.3s-co-180s-co |
س-0.3s-co-180s-co |
س-0.3s-co-180s-co |
س-0.3s-co-180s-co |
س-0.3s-co-180s-co |
س-0.3s-co-180s-co |
|
س-0.3s-co-180s-co |
س-0.3s-co-180s-co |
س-0.3s-co-180s-co |
س-0.3s-co-180s-co |
|
س-0.3s-co-180s-co |
|
|
|
البيانات الميكانيكية |
|||||||||||||||
|
رقم الموديل |
فيتد 12/1250-20ف |
فيتد 12/1250-20ن |
فيتد 12/1250-20 م |
فيتد 12/1250-20 جرام |
فيتد 12/1250-20ج |
فيتد 12/1250-20أ |
فيتد 12/800-13.1م |
فيتد 12/630-20Y |
فيتد 12/1250-31.5 جرام |
فيتد 12/1250-31.5E |
فيتد 12/1250-25Y |
فيتد 12/1250-25U |
فيتد 12/1250-25P |
فيتد 12/1250-25ن |
فيتد 12/1250-25م |
|
وزن المقاطعة (تقريبًا) |
2.39 كجم |
2.36 كجم |
2.28 كجم |
2.36 كجم |
3.14 كجم |
2.32 كجم |
1.65 كجم |
1.73 كجم |
3.54 كجم |
3.44 كجم |
3.03 كجم |
2.65 كجم |
2.39 كجم |
2.36 كجم |
2.28 كجم |
|
وزن الجزء المتحرك (تقريبًا) |
0.82 كجم |
0.82 كجم |
0.82 كجم |
0.82 كجم |
0.82 كجم |
0.82 كجم |
0.8 كجم |
0.49 كجم |
1.28 كجم |
1.1 كجم |
0.93 كجم |
1.2 كجم |
0.82 كجم |
1.2 كجم |
1.2 كجم |
|
قوة الإغلاق بسبب الخوار والغلاف الجوي |
80 ± 40 ن |
80 ± 40 ن |
80 ± 40 ن |
80 ± 40 ن |
80 ± 40 ن |
80 ± 40 ن |
|
80 ± 40 ن |
120 ± 50 نيوتن |
120 ± 50 نيوتن |
80 ± 40 ن |
15.9 كجم فهرنهايت |
80 ± 40 ن |
15.9 كجم فهرنهايت |
15.9 كجم فهرنهايت |
|
القوة المطلوبة لإبقاء جهات الاتصال مفتوحة عند السكتة الدماغية الكاملة |
120 ± 50 نيوتن |
120 ± 50 نيوتن |
120 ± 50 نيوتن |
120 ± 50 نيوتن |
120 ± 50 نيوتن |
120 ± 50 نيوتن |
|
120 ± 50 نيوتن |
190 ± 60 نيوتن |
190 ± 60 نيوتن |
120 ± 50 نيوتن |
|
120 ± 50 نيوتن |
|
|
|
المتطلبات الميكانيكية (المرجع VCB) |
|||||||||||||||
|
رقم الموديل |
فيتد 12/1250-20ف |
فيتد 12/1250-20ن |
فيتد 12/1250-20 م |
فيتد 12/1250-20 جرام |
فيتد 12/1250-20ج |
فيتد 12/1250-20أ |
فيتد 12/800-13.1م |
فيتد 12/630-20Y |
فيتد 12/1250-31.5 جرام |
فيتد 12/1250-31.5E |
فيتد 12/1250-25Y |
فيتد 12/1250-25U |
فيتد 12/1250-25P |
فيتد 12/1250-25ن |
فيتد 12/1250-25م |
|
السكتة الدماغية الاتصال |
8±1 ملم |
8±1 ملم |
8±1 ملم |
8±1 ملم |
8±1 ملم |
8±1 ملم |
8±1 ملم |
9±1 ملم |
11±1 ملم |
11±1 ملم |
11±1 ملم |
9±1 ملم |
8±1 ملم |
8±1 ملم |
8±1 ملم |
|
سرعة الفتح (متوسط 75 فجوة اتصال) |
1.1 ± 0.2 م / ثانية |
1.1 ± 0.2 م / ثانية |
1.1 ± 0.2 م / ثانية |
1.1 ± 0.2 م / ثانية |
1.1 ± 0.2 م / ثانية |
1.1 ± 0.2 م / ثانية |
1.0-1.4 م/ثانية |
1.1 ± 0.2 م / ثانية |
1.1 ± 0.2 م / ثانية |
1.1 ± 0.2 م / ثانية |
1.1 ± 0.2 م / ثانية |
1.0-1.4 م/ثانية |
1.1 ± 0.2 م / ثانية |
1.0-1.4 م/ثانية |
1.0-1.4 م/ثانية |
|
الحد الأقصى للتجاوز أثناء الافتتاح |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
|
الحد الأقصى للارتداد أثناء الافتتاح |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
|
سرعة الإغلاق (متوسط فجوة الاتصال الأخيرة بنسبة 30%) |
0.6 ± 0.2 م / ثانية |
0.6 ± 0.2 م / ثانية |
0.6 ± 0.2 م / ثانية |
0.6 ± 0.2 م / ثانية |
0.6 ± 0.2 م / ثانية |
0.6 ± 0.2 م / ثانية |
0.6-1.0 م/ثانية |
0.6 ± 0.2 م / ثانية |
0.6 ± 0.2 م / ثانية |
0.6 ± 0.2 م / ثانية |
0.6 ± 0.2 م / ثانية |
0.6-1.0 م/ثانية |
0.6 ± 0.2 م / ثانية |
0.6-1.0 م/ثانية |
0.6-1.0 م/ثانية |
|
الحد الأقصى لمدة ارتداد الاتصال (بحد أقصى 2 ارتداد) |
≥2 مللي ثانية |
≥2 مللي ثانية |
≥2 مللي ثانية |
≥2 مللي ثانية |
≥2 مللي ثانية |
≥2 مللي ثانية |
0.002 ثانية |
≥2 مللي ثانية |
≥2 مللي ثانية |
≥2 مللي ثانية |
≥2 مللي ثانية |
0.002 ثانية |
≥2 مللي ثانية |
0.002 ثانية |
0.002 ثانية |
|
تصنيف قوة الضغط الاتصال |
2000 ± 200 نيوتن |
2000 ± 200 نيوتن |
2000 ± 200 نيوتن |
2000 ± 200 نيوتن |
2000 ± 200 نيوتن |
2000 ± 200 نيوتن |
120-140 كجم فهرنهايت |
2000 ± 200 نيوتن |
3150 ± 200 نيوتن |
3150 ± 200 نيوتن |
2000 ± 200 نيوتن |
184-203 كجم فهرنهايت |
2000 ± 200 نيوتن |
184-224 كجم فهرنهايت |
184-224 كجم فهرنهايت |
|
إغلاق وفتح عدم التزامن لجهات الاتصال ثلاثية المراحل |
≥2 مللي ثانية |
≥2 مللي ثانية |
≥2 مللي ثانية |
≥2 مللي ثانية |
≥2 مللي ثانية |
≥2 مللي ثانية |
|
|
≥2 مللي ثانية |
≥2 مللي ثانية |
≥2 مللي ثانية |
|
≥2 مللي ثانية |
|
|
|
الحياة (المقدرة) |
|||||||||||||||
|
رقم الموديل |
فيتد 12/1250-20ف |
فيتد 12/1250-20ن |
فيتد 12/1250-20 م |
فيتد 12/1250-20 جرام |
فيتد 12/1250-20ج |
فيتد 12/1250-20أ |
فيتد 12/800-13.1م |
فيتد 12/630-20Y |
فيتد 12/1250-31.5 جرام |
فيتد 12/1250-31.5E |
فيتد 12/1250-25Y |
فيتد 12/1250-25U |
فيتد 12/1250-25P |
فيتد 12/1250-25ن |
فيتد 12/1250-25م |
|
الحياة الكهربائية في التيار العادي المقدر |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
|
الحياة الكهربائية في تصنيف الدائرة القصيرة الحالية |
100 عملية |
100 عملية |
100 عملية |
100 عملية |
100 عملية |
100 عملية |
100 عملية |
100 عملية |
100 عملية |
100 عملية |
100 عملية |
100 عملية |
100 عملية |
100 عملية |
100 عملية |
|
الحياة الميكانيكية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
50.000 عملية |
|
الاتصال الحد من التآكل |
3 ملم |
3 ملم |
3 ملم |
3 ملم |
3 ملم |
3 ملم |
3 ملم |
3 ملم |
3 ملم |
3 ملم |
3 ملم |
3 ملم |
3 ملم |
3 ملم |
3 ملم |
|
مدة الصلاحية |
20 سنة |
20 سنة |
20 سنة |
20 سنة |
20 سنة |
20 سنة |
20 سنة |
20 سنة |
20 سنة |
20 سنة |
20 سنة |
20 سنة |
20 سنة |
20 سنة |
20 سنة |
|
يفي أو يتجاوز متطلبات التحمل الكهربائي للفئة E2 لواجب الإغلاق التلقائي وفقًا للمواصفة IEC 62271-200 وJB 8738-2008. |
|||||||||||||||
|
الخصائص المقدرة التي سيتم تقديمها عند الطلب |
|||||||||||||||
لمزيد من المعلومات حول المعلمات، يرجى الاتصال بنا عبر البريد الإلكتروني:export@swhge.com
ميزات المنتج ومزاياه
1. آمنة وموثوقة
من خلال اعتماد وصلات من سبائك Cu-Cr ومنفاخ مستورد، فإن قاطع الدائرة الكهربائية 11KV يتميز بقيمة تقطيع منخفضة، ومعدل تسرب سنوي <0.5% وعمر خدمة يصل إلى 30 عامًا. إنه يتكيف مع -45 درجة مئوية ~ + 85 درجة مئوية، ارتفاع أقل من 4000 متر، مع عمر ميكانيكي ≥50,000 مرة.
2. التكنولوجيا الرائدة ومراقبة الجودة
بفضل تقنية الختم لمرة واحدة والكشف السريع عن التسرب، يضمن مصنعنا اتساق المنتج. يحتوي كل قاطع دائرة فراغي 11 كيلو فولت على رقم تسلسلي فريد وتقرير اختبار، مما يدعم إمكانية التتبع الكاملة، ويتوافق مع الشهادات الدولية.
3. أخضر وذكي
لا يوجد انبعاث SF6، صديق للبيئة. وهو يدعم المراقبة الذكية ويتوافق مع المفاتيح الكهربائية السائدة، والتوصيل والتشغيل، مما يحسن كفاءة التثبيت بنسبة 30%.
4. قوة قوية وخدمة مثالية
مع أكثر من 20 براءة اختراع أساسية، نقدم خدمات OEM/ODM، وضمان لمدة 10 سنوات، ودعم عن بعد 7 × 24 ساعة وخدمة في الموقع، لنصبح موردًا موثوقًا به عالميًا.
تطبيقات المنتج
يستخدم على نطاق واسع في أنظمة الطاقة والإنتاج الصناعي والبنية التحتية التجارية والطاقة الجديدة ومشاريع EPC الخارجية لحماية نقل وتوزيع الطاقة.
الأسئلة الشائعة
1. التخصيص: مدعوم، بما في ذلك آلية الجهد والتيار والتشغيل.
2. ضمان الجودة: التحكم الكامل في العملية، والرقم التسلسلي الذي يمكن تتبعه، والشهادات الدولية.
3. ما بعد البيع: ضمان لمدة 10 سنوات، خدمة عن بعد 7×24 ساعة وخدمة في الموقع.
4. النقل والتركيب: التعبئة والتغليف الاحترافي، والإرشادات المتاحة، والتحقق من الأداء بعد التثبيت مطلوب.
الكلمات الساخنة: قواطع دوائر قاطع الفراغ 11KV، الصين، الشركة المصنعة، المصنع، المورد
إرسال استفسار
معلومات الاتصال
-
عنوان
رقم 1، طريق هوانغبي، مدينة شياوغان، مقاطعة هوبى، الصين
-
هاتف
-
بريد إلكتروني
للاستفسارات حول منتجاتنا أو قائمة الأسعار، يرجى ترك البريد الإلكتروني الخاص بك لنا وسنكون على اتصال خلال 24 ساعة.
