قواطع دوائر قاطعة فراغية 24 كيلو فولت

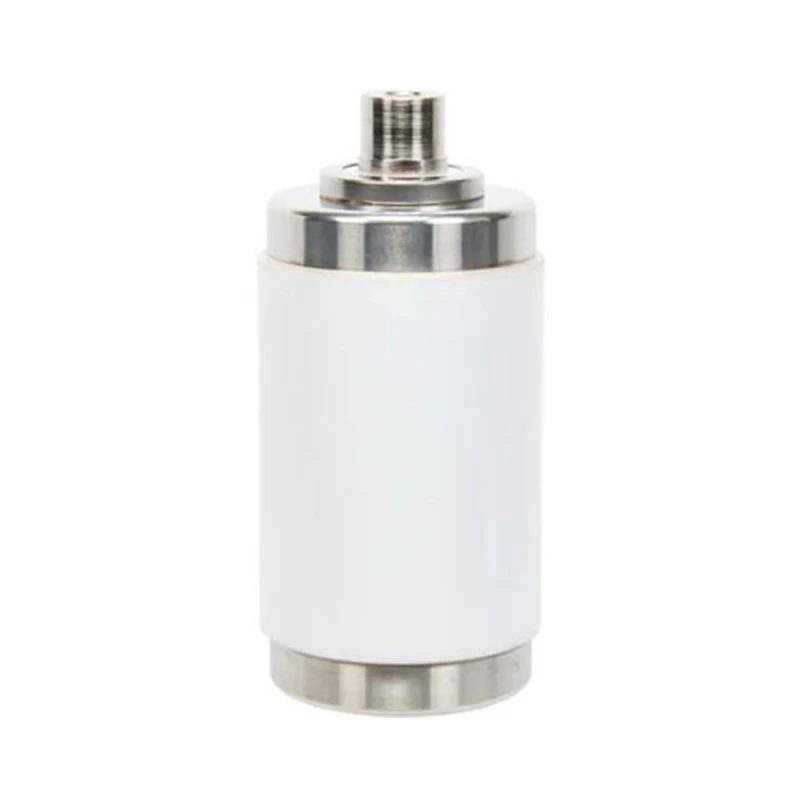

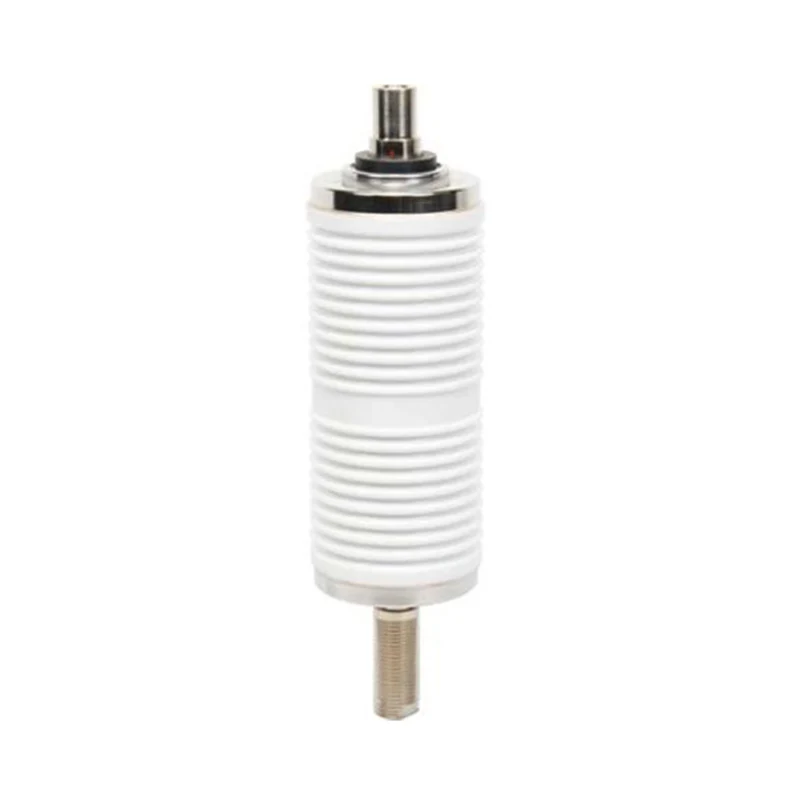

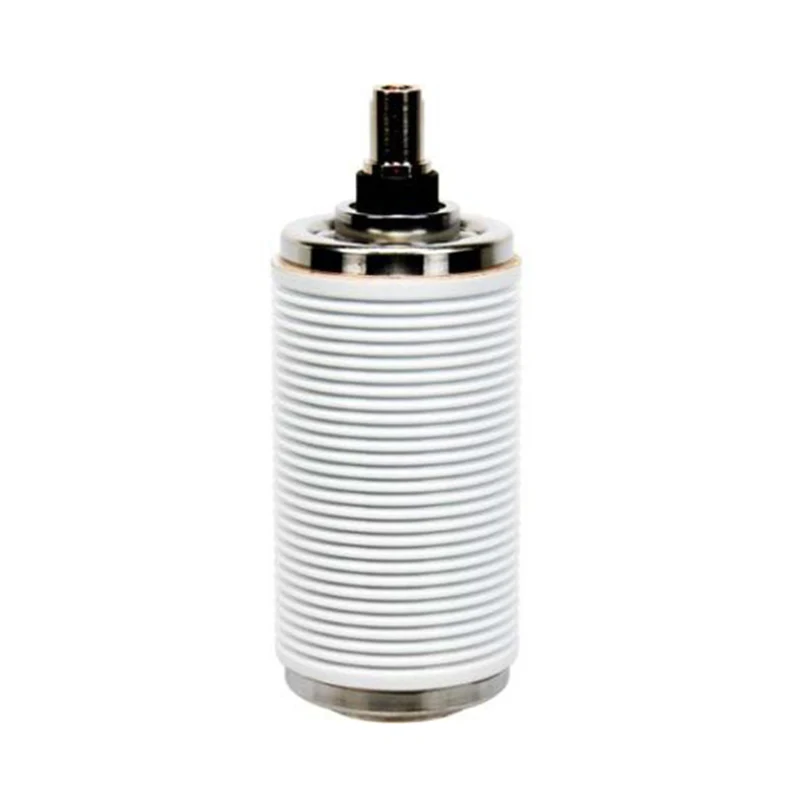

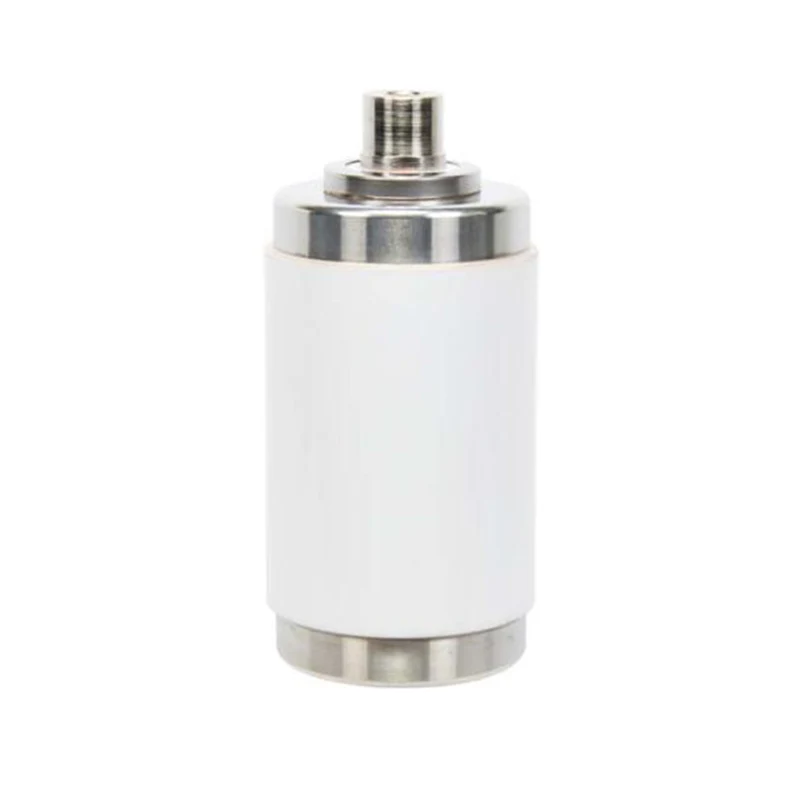

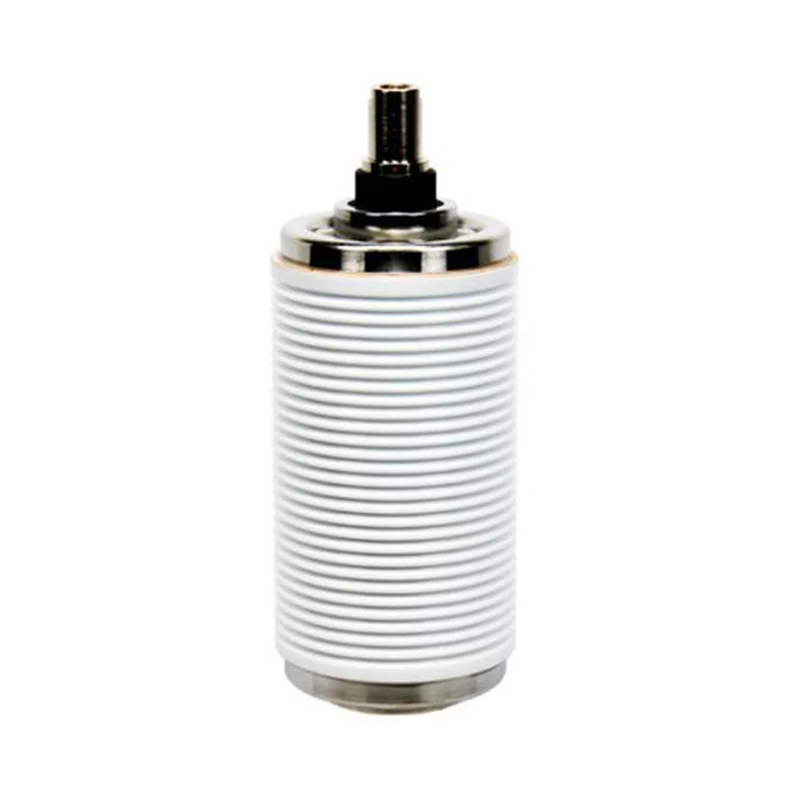

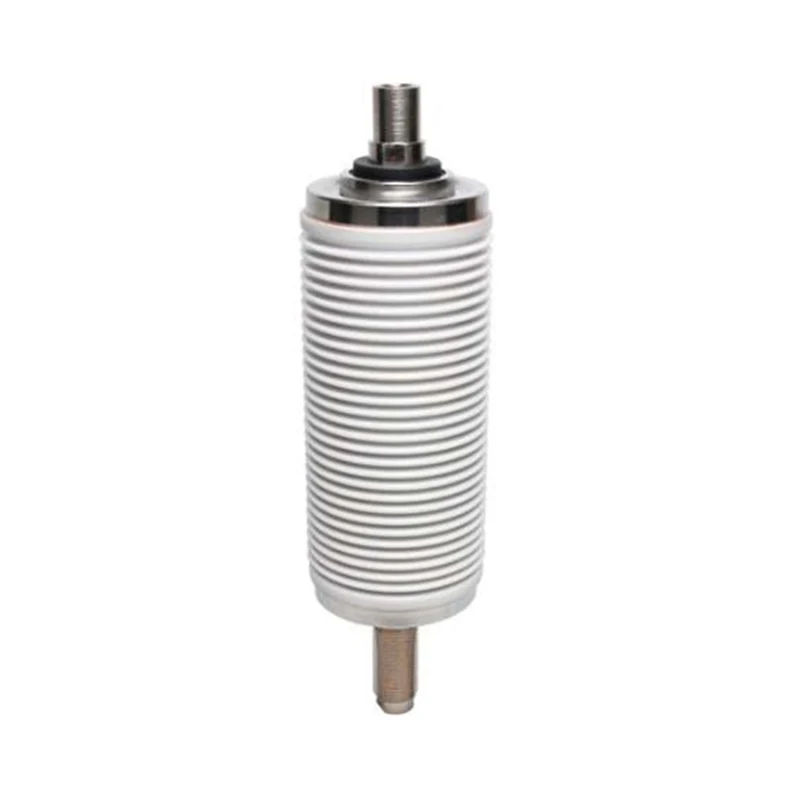

Model: TD445Z, TD445Y, TD424B, TD425B, TD425Y, TD445P

إن قاطع الدائرة الفراغية 24KV هو المنتج الأساسي لشركة Sunway Hanguang، وهي شركة مصنعة محترفة تتمتع بأكثر من 50 عامًا من الخبرة في المعدات الكهربائية ذات الجهد العالي. من خلال اعتماد تكنولوجيا متقدمة للإطفاء القوسي بالفراغ العالي، يتميز هذا المنتج بالأداء الممتاز والموثوقية وحماية البيئة الخضراء والقدرة على التكيف على نطاق واسع، ويتوافق مع معايير GB وIEC وANSI. ومع التشغيل المستقر في أكثر من 40 دولة والتسليم التراكمي الذي يتجاوز 80000 وحدة، فهو خيار موثوق به للعملاء العالميين. باعتبارها المورد الرئيسي، تلتزم Sunway Hanguang بتوفير منتجات عالية الجودة وخدمات شاملة.

إرسال استفسار

وصف المنتج

تأسست شركة Sunway Hanguang في عام 1968 في منطقة Xiaogan للتكنولوجيا الفائقة بمقاطعة Hubei بالصين، وقد ركزت على المعدات الكهربائية ذات الجهد العالي لأكثر من 50 عامًا. كشركة مصنعة محترفة تدمج البحث والتطوير والإنتاج والمبيعات والخدمة، فهي تمتلك مصنع إنتاج بمساحة 40,000 متر مربع، وإجمالي أصول تزيد عن 80 مليون يوان، وفريق بحث وتطوير مكون من 16 شخصًا ويبلغ إنتاجها السنوي 350,000 وحدة. إنها واحدة من الشركات التي تتمتع بأكبر تغطية لمعلمات قاطع الفراغ على مستوى العالم، مما يضع أساسًا متينًا للإمداد المستقر لقواطع دوائر قاطع الفراغ بقدرة 24 كيلو فولت.

نظرة عامة على المنتج والمعلمات الأساسية

تم تصميم قاطع الدائرة الفراغية 24KV، وهو المنتج الأساسي لشركة Sunway Hanguang، لتوزيع الطاقة ذات الجهد المتوسط والعالي مع أداء مستقر وأمان عالي. المعلمات الأساسية: الجهد المقنن 24 كيلو فولت (بحد أقصى 25.8 كيلو فولت) لأنظمة 50/60 هرتز؛ درجة الفراغ ≥1.33×10⁻³Pa، لا يوجد انبعاث SF₆؛ متوافقة مع معايير GB/IEC/ANSI؛ نمو الصادرات السنوية أكثر من 10%.

جدول معلمات المنتج

التصنيفات الكهربائية (3 مراحل) على أساس متماثل
رقم الموديل	فيتد 24/2000-25Z	فيتد 24/2000-25Y	فيتد 24/1250-20ب	فيتد 24/1250-25ب	فيتد 24/1250-25Y	فيتد 24/2000-25ف
التردد المقدر	50/60 هرتز	50/60 هرتز	50/60 هرتز	50/60 هرتز	50/60 هرتز	50/60 هرتز
الحد الأقصى المقدر للخط إلى خط الجهد	24 كيلو فولت، ج.م.س	24 كيلو فولت، ج.م.س	24 كيلو فولت، ج.م.س	24 كيلو فولت، ج.م.س	24 كيلو فولت، ج.م.س	24 كيلو فولت، ج.م.س
تردد الطاقة المقدر تحمل الجهد: الهواء	79 كيلو فولت، ج.م.س	79 كيلو فولت، ج.م.س	65/79 كيلو فولت، ج.م.س	65 كيلو فولت، ج.م.س	65/79 كيلو فولت، ج.م.س	79 كيلو فولت، ج.م.س
الجهد الكهربي لتحمل النبض: الهواء	125 كيلو فولت، الذروة	1600 كيلو فولت، الذروة	125/145 كيلو فولت، الذروة	125 كيلو فولت، الذروة	125/145 كيلو فولت، الذروة	125 كيلو فولت، الذروة
تصنيف التيار العادي	2000 أ	2000 أ	1250 أ	1250 أ	1250 أ	2000 أ
تصنيف تيار الدائرة القصيرة (أساس متماثل ثلاثي الطور)	25 كيلو أمبير، ج.م.س	25 كيلو أمبير، ج.م.س	20 كيلو أمبير، ج.م.س	25 كيلو أمبير، ج.م.س	25 كيلو أمبير، ج.م.س	25 كيلو أمبير، ج.م.س
النسبة المئوية لمكونات التيار المستمر لتيار الكسر المقنن	0.5	0.5	0.5	0.5	0.5	0.5
تصنيف ماس كهربائى صنع الحالي	63 كيلو أمبير، الذروة	63 كيلو أمبير، الذروة	50 كيلو أمبير، الذروة	63 كيلو أمبير، الذروة	63 كيلو أمبير، الذروة	63 كيلو أمبير، الذروة
المدة المقدرة للوقت القصير الحالي	4s	4s	4s	3ث	4s	4s
تصنيف قصير الوقت الصمود الحالي	25 كيلو أمبير، ج.م.س	25 كيلو أمبير، ج.م.س	20 كيلو أمبير، ج.م.س	25 كيلو أمبير، ج.م.س	25 كيلو أمبير، ج.م.س	25 كيلو أمبير، ج.م.س
تصنيف الذروة الصمود الحالي	63 كيلو أمبير، ج.م.س	63 كيلو أمبير، ج.م.س	50 كيلو أمبير، ج.م.س	63 كيلو أمبير، ج.م.س	63 كيلو أمبير، ج.م.س	63 كيلو أمبير، ج.م.س
الحد الأقصى لمقاومة الاتصال عند الحد الأدنى من قوة الإغلاق	18 ميكرو أوم	18 ميكرو أوم	18 ميكرو أوم	18 ميكرو أوم	18 ميكرو أوم	18 ميكرو أوم
تصنيف كسر التيار من بنك مكثف واحد	630A، ج.م.س	630A، ج.م.س	630A، ج.م.س	400A، ج.م.س	630A، ج.م.س	630A، ج.م.س
تصنيف كسر التيار من بنك مكثف العودة إلى الخلف	400A، ج.م.س	400A، ج.م.س	400A، ج.م.س		400A، ج.م.س	400A، ج.م.س
تسلسل التشغيل المقدر	س-0.3s-co-180s-co	س-0.3s-co-180s-co	س-0.3s-co-180s-co		س-0.3s-co-180s-co	س-0.3s-co-180s-co
البيانات الميكانيكية
وزن المقاطعة (تقريبًا)	2.96 كجم	4.88 كجم	3.11 كجم	2.65 كجم	4.88 كجم	2.96 كجم
وزن الجزء المتحرك (تقريبًا)	1.1 كجم	1.4 كجم	1.08 كجم	1.2 كجم	1.38 كجم	1.1 كجم
قوة الإغلاق بسبب الخوار والغلاف الجوي	120 ± 50 نيوتن	120 ± 50 نيوتن	120 ± 50 نيوتن	15.9 كجم فهرنهايت	120 ± 50 نيوتن	120 ± 50 نيوتن
القوة المطلوبة لإبقاء جهات الاتصال مفتوحة عند السكتة الدماغية الكاملة	190 ± 60 نيوتن	190 ± 60 نيوتن	190 ± 60 نيوتن		190 ± 60 نيوتن	190 ± 60 نيوتن
المتطلبات الميكانيكية (المرجع VCB)
السكتة الدماغية الاتصال	13±1 ملم	13±1 ملم	13±1 ملم	12±1 ملم	13±1 ملم	13±1 ملم
سرعة الفتح (متوسط 75 فجوة اتصال)	1.5 ± 0.2 م / ثانية	1.5 ± 0.2 م / ثانية	1.5 ± 0.2 م / ثانية	1.0-1.4 م/ثانية	1.5 ± 0.2 م / ثانية	1.5 ± 0.2 م / ثانية
الحد الأقصى للتجاوز أثناء الافتتاح	2 ملم	2 ملم	2 ملم	2 ملم	2 ملم	2 ملم
الحد الأقصى للارتداد أثناء الافتتاح	2 ملم	2 ملم	2 ملم	2 ملم	2 ملم	2 ملم
سرعة الإغلاق (متوسط فجوة الاتصال الأخيرة بنسبة 30%)	0.9 ± 0.2 م / ثانية	0.9 ± 0.2 م / ثانية	0.9 ± 0.2 م / ثانية	0.6-1.0 م/ثانية	0.9 ± 0.2 م / ثانية	0.9 ± 0.2 م / ثانية
الحد الأقصى لمدة ارتداد الاتصال (بحد أقصى 2 ارتداد)	≥2 مللي ثانية	≥2 مللي ثانية	≥2 مللي ثانية	0.002 ثانية	≥2 مللي ثانية	≥2 مللي ثانية
تصنيف قوة الضغط الاتصال	2500 ± 200 نيوتن	3150 ± 200 نيوتن	2000 ± 200 نيوتن	184-203 كجم فهرنهايت	2500 ± 200 نيوتن	2500 ± 200 نيوتن
إغلاق وفتح عدم التزامن لجهات الاتصال ثلاثية المراحل	≥2 مللي ثانية	≥2 مللي ثانية	≥2 مللي ثانية		≥2 مللي ثانية	≥2 مللي ثانية
الحياة (المقدرة)
الحياة الكهربائية في التيار العادي المقدر	50.000 عملية	50.000 عملية	50.000 عملية	50.000 عملية	50.000 عملية	50.000 عملية
الحياة الكهربائية في تصنيف الدائرة القصيرة الحالية	100 عملية	100 عملية	100 عملية	100 عملية	100 عملية	100 عملية
الحياة الميكانيكية	50.000 عملية	50.000 عملية	50.000 عملية	50.000 عملية	50.000 عملية	50.000 عملية
الاتصال الحد من التآكل	3 ملم	3 ملم	3 ملم	3 ملم	3 ملم	3 ملم
مدة الصلاحية	20 سنة	20 سنة	20 سنة	20 سنة	20 سنة	20 سنة
يفي أو يتجاوز متطلبات التحمل الكهربائي للفئة E2 لواجب الإغلاق التلقائي وفقًا للمواصفة IEC 62271-200 وJB 8738-2008.
الخصائص المقدرة التي سيتم تقديمها عند الطلب

ميزات المنتج ومزاياه

1. الأداء الممتاز والسلامة والمتانة

يستخدم قاطع الدائرة الفراغية 24KV وصلات من سبائك Cu-Cr (تيار التقطيع <3A) ومنفاخ مستورد من الفولاذ المقاوم للصدأ 316L (معدل التسرب السنوي <0.5%)، مع عمر تصميم يصل إلى 30 عامًا. يضمن العمود المغلف براتنج الإيبوكسي العزل، والتكيف مع البيئات القاسية (-45 درجة مئوية ~ +85 درجة مئوية، ارتفاع ≥4000 متر)، وآليات التشغيل الاختيارية ذات العمر الميكانيكي ≥50,000 مرة.

2. التكنولوجيا الرائدة والجودة التي يمكن السيطرة عليها

بالاعتماد على تقنية الختم والكشف عن التسرب المتقدمة، جنبًا إلى جنب مع مراقبة جودة العملية الكاملة واختبار ما قبل التسليم، يتمتع كل منتج برقم تسلسلي فريد لإمكانية التتبع. يتم فحص المكونات الأساسية بدقة لضمان الجودة المتسقة.

3. الذكاء الأخضر والقدرة على التكيف على نطاق واسع

بدون انبعاث SF₆، فهو بديل صديق للبيئة، ويدعم المراقبة الذكية ومتوافق مع خزائن المفاتيح السائدة (التوصيل والتشغيل)، مما يحسن كفاءة التثبيت بنسبة 35%.

4. قوة قوية، خدمة شاملة

مع أكثر من 25 براءة اختراع أساسية، توفر Sunway Hanguang خدمات OEM/ODM والتسليم خلال 10-20 يومًا للنماذج العادية. يقدم 18 مركزًا فنيًا عالميًا ضمانًا لمدة 10 سنوات وخدمة 7 × 24 ساعة، مما يضمن الاستخدام الخالي من القلق لقواطع الدائرة الكهربائية ذات القاطع الفراغي 24 كيلو فولت.

تطبيقات المنتج

يتم استخدامه على نطاق واسع في أنظمة الطاقة والإنتاج الصناعي والبنية التحتية للنقل ومجالات الطاقة الجديدة ومشاريع EPC الخارجية، مما يوفر دعمًا مستقرًا لمختلف سيناريوهات الجهد العالي.
