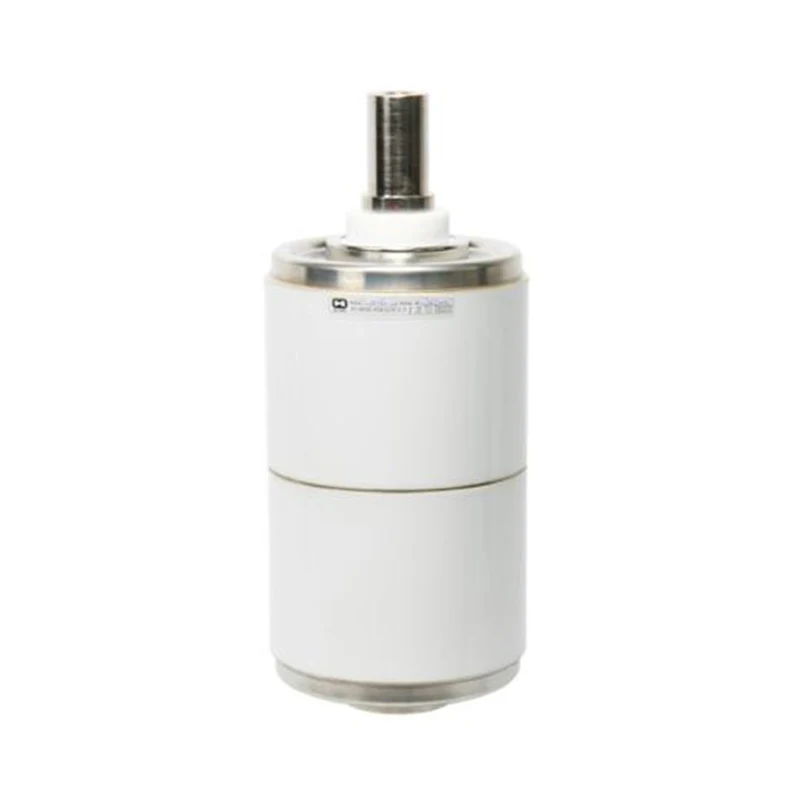

قواطع دوائر قاطعة فراغية 36 كيلو فولت

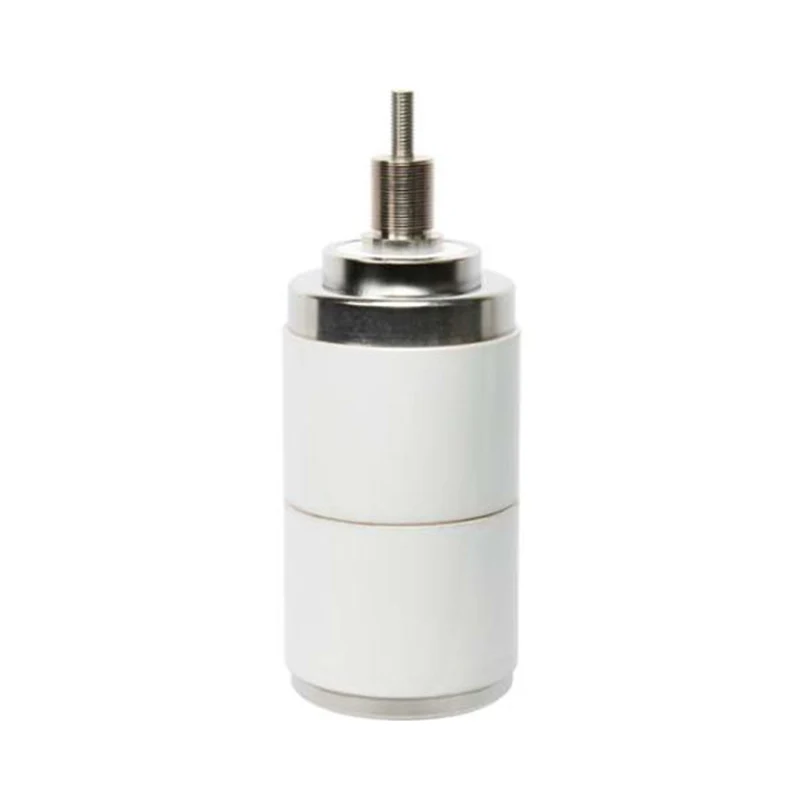

Model: TD555P, TD545K, TD545A

إن قاطع الدائرة الفراغية 36KV هو المنتج الأساسي المتطور لشركة Sunway Hanguang، الشركة المصنعة المحترفة المتجذرة في الصين. يعتمد قاطع الدائرة الفراغية 36KV تقنية إطفاء القوس المتقدمة ذات الفراغ العالي، مع عدم وجود انبعاثات SF₆، بما يتوافق مع المعايير الدولية. لقد تم استخدامه على نطاق واسع في أكثر من 50 دولة، مما يجعل Sunway Hanguang موردًا عالميًا موثوقًا به في صناعة قاطعات الفراغ.

إرسال استفسار

وصف المنتج

تأسست شركة Sunway Hanguang في عام 1968 في منطقة Xiaogan للتكنولوجيا الفائقة في هوبى بالصين، وقد ركزت على المعدات الكهربائية ذات الجهد العالي لأكثر من 50 عامًا. مع قاعدة إنتاج بمساحة 40,000 متر مربع، وفريق بحث وتطوير مكون من 16 شخصًا ومعدات مستوردة متقدمة، يضمن المصنع إنتاجًا ضخمًا مستقرًا لقاطع الدائرة الكهربائية 36KV، بقدرة سنوية تصل إلى 350,000 وحدة.

نظرة عامة على المنتج

باعتباره المنتج الأساسي لشركة Sunway Hanguang، فإن قاطع الدائرة الكهربائية 36KV مصمم لأنظمة 50/60 هرتز، مع جهد كهربائي مقدر 36KV (كحد أقصى 40.5KV) ودرجة فراغ ≥1.33×10⁻³Pa. إنها تلبي معايير GB وIEC وANSI، وتعمل بثبات في أكثر من 50 دولة، مع عمليات تسليم تراكمية تزيد عن 60,000 وحدة ونمو سنوي للصادرات يزيد عن 10%.

معلمات المنتج

التصنيفات الكهربائية (3 مراحل) على أساس متماثل
رقم الموديل	فيتد 36/2500-25P	فيتد 36/2000-26.3 ك	فيتد 36/2000-25أ
التردد المقدر	50/60 هرتز	50/60 هرتز	50/60 هرتز
الجهد المقنن	36/40.5 كيلو فولت، ج.م.س	40.5 كيلو فولت، ج.م.س	40.5 كيلو فولت، ج.م.س
تردد الطاقة المقدر لوقت قصير يتحمل الجهد (1 دقيقة)	70/95 كيلو فولت، ج.م.س	95 كيلو فولت، ج.م.س	95 كيلو فولت، ج.م.س
تصنيف دفعة البرق تحمل الجهد	170/185 كيلو فولت، الذروة	185 كيلو فولت، الذروة	185 كيلو فولت، الذروة
التصنيف الحالي	2500 أ	2000 أ	2000 أ
مقاومة الدائرة عند أدنى قوة اتصال	≥20 ميكرو أوم	≥20 ميكرو أوم	≥20 ميكرو أوم
تصنيف كسر ماس كهربائى الحالي	25 كيلو أمبير، ج.م.س	25 كيلو أمبير، ج.م.س	25 كيلو أمبير، ج.م.س
تصنيفها لفترة قصيرة تحمل التيار	25 كيلو أمبير، ج.م.س	25 كيلو أمبير، ج.م.س	25 كيلو أمبير، ج.م.س
المدة المقدرة للدائرة القصيرة	4s	4s	4s
الذروة المقدرة تحمل التيار	63 كيلو أمبير، ج.م.س	63 كيلو أمبير، ج.م.س	63 كيلو أمبير، ج.م.س
تصنيف ماس كهربائى صنع الحالي	63 كيلو أمبير، ج.م.س	63 كيلو أمبير، ج.م.س	63 كيلو أمبير، ج.م.س
الأعلى. مكون العاصمة	0.4	0.4	0.4
تيار الكسر المقنن لبنك مكثف واحد	630A، ج.م.س	630A، ج.م.س	630A، ج.م.س
تيار الكسر المقنن لبنك مكثف متتالي	400A، ج.م.س	400A، ج.م.س	400A، ج.م.س
تسلسل التشغيل المقدر	O-0.3(0.5)s-CO-180s-CO	O-0.3(0.5)s-CO-180s-CO	O-0.3(0.5)s-CO-180s-CO
البيانات الميكانيكية
وزن المقاطعة (تقريبًا)	5.32 كجم	8.23 كجم	8.23 كجم
وزن الأجزاء المتحركة	2.1 كجم	3.74 كجم	3.74 كجم
قوة الإغلاق بسبب رفع الصوت عاليا والغلاف الجوي	170 ± 40 نيوتن	170 ± 40 نيوتن	170 ± 40 نيوتن
القوة المطلوبة لإبقاء جهات الاتصال مفتوحة بأقصى سرعة	320 ± 50 ن	320 ± 50 ن	320 ± 50 ن
المتطلبات الميكانيكية (المرجع VCB)
التخليص بين جهات الاتصال المفتوحة	15 ± 1 ملم	18 ± 2 مم	18 ± 2 مم
متوسط سرعة الفتح (متوسط أول 75% من فجوة الاتصال)	1.5 ± 0.3 م / ثانية	1.6 ± 0.3 م / ثانية	1.6 ± 0.3 م / ثانية
متوسط سرعة الإغلاق (متوسط آخر 30% من فجوة الاتصال)	1.1 ± 0.2 م / ثانية	1.3 ± 0.2 م / ثانية	1.3 ± 0.2 م / ثانية
تم تصنيف القوة النهائية للاتصال الخارجي المضافة	2500 ± 200 نيوتن	2500 ± 200 نيوتن	2500 ± 200 نيوتن
مدة ارتداد الاتصال عند عملية الإغلاق	≥2 مللي ثانية	≥2 مللي ثانية	≥2 مللي ثانية
إغلاق وفتح عدم التزامن لجهات الاتصال ثلاثية المراحل	≥2 مللي ثانية	≥2 مللي ثانية	≥2 مللي ثانية
الحد الأقصى للارتداد أثناء الافتتاح	≥2 مم	≥2 مم	≥2 مم
الحياة (المقدرة)
الحياة الكهربائية في التيار العادي المقدر	20.000 عملية	20.000 عملية	20.000 عملية
الحياة الكهربائية في تصنيف الدائرة القصيرة الحالية	50 عملية	50 عملية	50 عملية
الحياة الميكانيكية	30,000 عملية	30,000 عملية	30,000 عملية
الاتصال الحد من التآكل	3 ملم	3 ملم	3 ملم
مدة الصلاحية	20 سنة	20 سنة	20 سنة
يفي أو يتجاوز متطلبات التحمل الكهربائي للفئة E2 لواجب الإغلاق التلقائي وفقًا للمواصفة IEC 62271-200 وJB 8738-2008.
الخصائص المقدرة التي سيتم تقديمها عند الطلب

ميزات المنتج ومزاياه

1. أداء ممتاز وآمن ودائم

قاطع الدائرة الكهربائية لقاطع الدائرة الكهربائية 36KV يستخدم وصلات من سبيكة Cu-Cr، مع تيار تقطيع <3A وأداء قوي ضد اللحام. مجهزة بمنفاخ مستورد ونظام عزل إيبوكسي APG، فهي تتمتع بعمر تصميمي يصل إلى 30 عامًا، وتتحمل -45 درجة مئوية إلى +85 درجة مئوية وارتفاع أقل من أو يساوي 4000 متر، مع متوسط تشغيل خالٍ من المشاكل على مدار 18 عامًا.

2. التكنولوجيا الرائدة والجودة التي يمكن السيطرة عليها

بالإعتماد على تكنولوجيا التصنيع المتقدمة، يتم فحص المكونات الأساسية بدقة. يخضع كل قاطع دائرة قاطع فراغ 36KV إلى 12 اختبارًا كاملاً قبل التسليم، مع إمكانية تتبع رمز الاستجابة السريعة ومعدل الفشل ≥0.05%.

3. أخضر وذكي، وقدرة على التكيف على نطاق واسع

بدون انبعاثات SF₆، فإنه يتوافق مع المعايير البيئية، ويدعم المراقبة الذكية ومتوافق مع المفاتيح الكهربائية السائدة. يعمل تصميم التوصيل والتشغيل الخالي من الأدوات على تحسين كفاءة التثبيت بنسبة 40%.

4. قوة قوية وخدمات شاملة

تمتلك شركة Sunway Hanguang أكثر من 30 براءة اختراع أساسية، وتوفر تخصيص OEM/ODM للمنتج، مع تسليم من 15 إلى 25 يومًا للنماذج التقليدية. يتوفر دعم عالمي لما بعد البيع على مدار 24 ساعة طوال أيام الأسبوع وضمان لمدة 10 سنوات.

تطبيقات المنتج

يُستخدم المنتج على نطاق واسع في: نظام الطاقة (محطات فرعية 36 كيلو فولت)، والإنتاج الصناعي (المعادن والبترول)، والطاقة الجديدة (طاقة الرياح البحرية)، والبنية التحتية المتطورة ومشاريع "الحزام والطريق" الخارجية.
