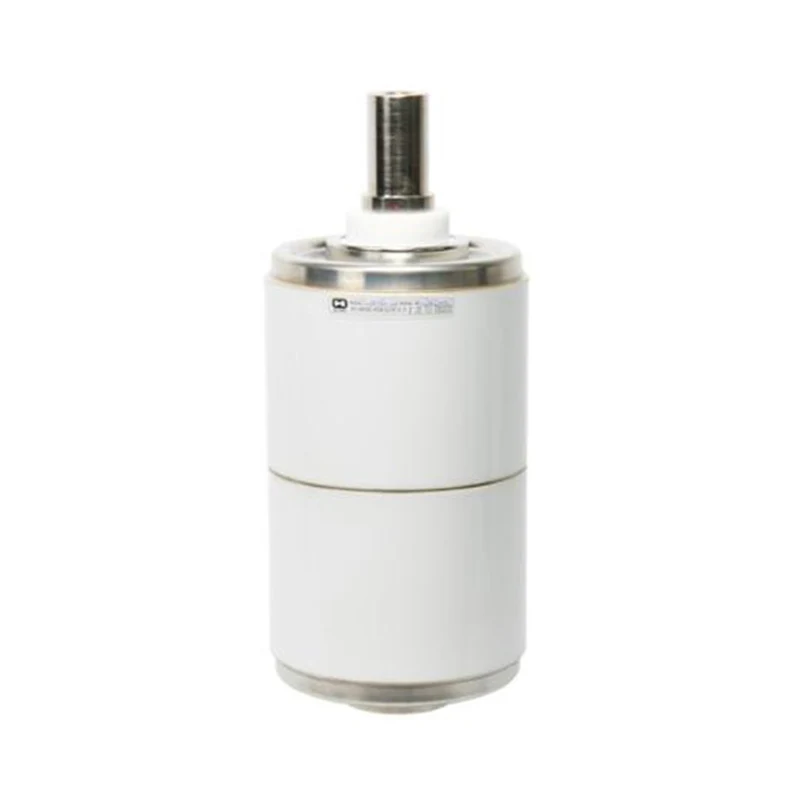

قاطع فراغ 36KV لقواطع دوائر السكك الحديدية

Model: TD545A

قامت شركة Sunway Hanguang، وهي شركة مصنعة محترفة تتمتع بأكثر من خمسين عامًا من الخبرة في المجال الكهربائي، بتطوير قاطع فراغ 36KV لقواطع دوائر السكك الحديدية، وهي وحدة إطفاء القوس الأساسية المصممة خصيصًا لقواطع الدوائر ذات الجهد العالي في أنظمة النقل بالسكك الحديدية. تشمل النماذج الأساسية VI-RCB-36/1250-31.5 وVI-RCB-36/2000-25، وهي مناسبة لأنظمة التيار المتردد 50/60 هرتز. يتم التحكم بشكل صارم في مستوى الفراغ عند .31.33×10⁻³Pa، مما يتيح انقطاعًا خاليًا من القوس وإعادة الإشعال صفرًا، ويعالج على وجه التحديد التحديات المختلفة الصعبة في النقل بالسكك الحديدية.

إرسال استفسار

وصف المنتج

يعد قاطع الفراغ 36KV لقواطع دوائر السكك الحديدية أحد مكونات الحماية الأساسية لأنظمة إمداد الطاقة ذات الجهد العالي في النقل بالسكك الحديدية، مما يضمن التشغيل الآمن والمستقر لشبكة إمداد طاقة الجر. إنها مناسبة تمامًا للبيئات القاسية ذات الاهتزازات العالية والتشغيل المتكرر. يستخدم مصنع التصنيع الخاص بها معدات متقدمة للإنتاج الضخم الآلي بالكامل. وبفضل جودته الموثوقة، أصبح المنتج موردًا موثوقًا به ومفضلًا في قطاع النقل بالسكك الحديدية العالمي، ولا يباع بشكل جيد محليًا فحسب، بل يتم تكييفه أيضًا لمشاريع "الحزام والطريق" الخارجية، مما يعرض قوة التصنيع الصيني.

تستخدم الشركة خطوط إنتاج آلية مبنية بمعدات مستوردة من ألمانيا واليابان، وتحمل أكثر من 30 براءة اختراع أساسية. ومن خلال اختبار المشروعات الشامل والمتعدد الأنظمة، جمع هذا المنتج أكثر من 150.000 وحدة تم تركيبها عالميًا، وتخدم أكثر من 60 مشروعًا للنقل بالسكك الحديدية، وقد تم الاعتراف به من قبل شركات مثل Siemens وCRRC، مما أدى إلى تراكم خبرة التطبيقات الناضجة في السيناريوهات المعقدة.

معلمات المنتج

التصنيفات الكهربائية (3 مراحل) على أساس متماثل
التردد المقدر	50/60 هرتز
الجهد المقنن	40.5 كيلو فولت، ج.م.س
تردد الطاقة المقدر لوقت قصير يتحمل الجهد (1 دقيقة)	95 كيلو فولت، ج.م.س
تصنيف دفعة البرق تحمل الجهد	185 كيلو فولت، الذروة
التصنيف الحالي	2000 أ
مقاومة الدائرة عند أدنى قوة اتصال	≥20 ميكرو أوم
تصنيف كسر ماس كهربائى الحالي	25 كيلو أمبير، ج.م.س
تصنيفها لفترة قصيرة تحمل التيار	25 كيلو أمبير، ج.م.س
المدة المقدرة للدائرة القصيرة	4s
الذروة المقدرة تحمل التيار	63 كيلو أمبير، ج.م.س
تصنيف ماس كهربائى صنع الحالي	63 كيلو أمبير، ج.م.س
الأعلى. مكون العاصمة	40%
تيار الكسر المقنن لبنك مكثف واحد	630A، ج.م.س
تيار الكسر المقنن لبنك مكثف متتالي	400A، ج.م.س
تسلسل التشغيل المقدر	O-0.3(0.5)s-CO-180s-CO
البيانات الميكانيكية
وزن المقاطعة (تقريبًا)	8.23 كجم
وزن الأجزاء المتحركة	3.74 كجم
قوة الإغلاق بسبب رفع الصوت عاليا والغلاف الجوي	170 ± 40 نيوتن
القوة المطلوبة لإبقاء جهات الاتصال مفتوحة بأقصى سرعة	320 ± 50 ن
المتطلبات الميكانيكية (المرجع VCB)
التخليص بين جهات الاتصال المفتوحة	18 ± 2 مم
متوسط سرعة الفتح (متوسط أول 75% من فجوة الاتصال)	1.6 ± 0.3 م / ثانية
متوسط سرعة الإغلاق (متوسط آخر 30% من فجوة الاتصال)	1.3 ± 0.2 م / ثانية
تم تصنيف القوة النهائية للاتصال الخارجي المضافة	2500 ± 200 نيوتن
مدة ارتداد الاتصال عند عملية الإغلاق	≥2 مللي ثانية
إغلاق وفتح عدم التزامن لجهات الاتصال ثلاثية المراحل	≥2 مللي ثانية
الحد الأقصى للارتداد أثناء الافتتاح	≥2 مم
حياة
الحياة الكهربائية في التيار العادي المقدر	20,000 عملية
الحياة الكهربائية في تصنيف الدائرة القصيرة الحالية	50عمليات
الحياة الميكانيكية	30,000 عملية
الاتصال الحد من التآكل	3 ملم
مدة الصلاحية	20 سنة
يفي أو يتجاوز متطلبات التحمل الكهربائي للفئة E2 لواجب الإغلاق التلقائي وفقًا للمواصفة IEC 62271-200 وJB 8738-2008. الخصائص المقدرة التي سيتم تقديمها عند الطلب

ميزات المنتج ومزاياه

1. إطفاء القوس الكهربائي الممتاز والأداء الكهربائي

باستخدام وصلات سبائك Cu-Cr عالية النقاء، تكون قيمة الانقطاع الحالية أقل من 3A، مع خصائص قوية مضادة للحام، وتقمع بشكل فعال الجهد الزائد للتشغيل، وتحمي المعدات الحساسة، وتضمن أداء مستقر لإطفاء القوس لقاطع فراغ 36KV لقواطع دوائر السكك الحديدية.

2. الختم الموثوق به وعمر الخدمة الطويل

مجهزة بمنفاخ من الفولاذ المقاوم للصدأ المستورد، معدل التسرب السنوي أقل من 0.5%، مع عمر ميكانيكي يصل إلى 30,000 دورة وعمر كهربائي يصل إلى 20,000 دورة، مما يحقق تشغيلًا خاليًا من الصيانة على المدى الطويل ويقلل تكاليف الصيانة بشكل كبير.

3. القدرة على التكيف البيئي متفوقة

يوفر الغلاف الخزفي عالي القوة عزلًا ممتازًا، ويلبي معايير مقاومة الاهتزاز، ويتحمل نطاقًا واسعًا من درجات الحرارة من -40 درجة مئوية إلى +85 درجة مئوية وارتفاعات عالية، وله تصنيف حماية IP67، مما يجعله مناسبًا لمختلف سيناريوهات النقل بالسكك الحديدية المعقدة ويزيد من تعزيز القدرة على التكيف البيئي لقاطع الفراغ 36 كيلو فولت لقواطع دوائر السكك الحديدية.

4. مراقبة الجودة الصارمة والصيانة المريحة

يخضع كل منتج لـ 15 فحصًا شاملاً، ويمكن تتبعه عبر رمز الاستجابة السريعة، ولديه معدل فشل ميداني <0.01%؛ يسهل التصميم المعياري الاستبدال، كما تتوفر وحدات مراقبة اختيارية. يتم توفير خدمة 7 × 24 ساعة من خلال 35 مركزًا تقنيًا حول العالم.

تطبيقات المنتج

يُستخدم هذا المنتج على نطاق واسع في سيناريوهات إمداد الطاقة للسكك الحديدية عالية السرعة والسكك الحديدية الثقيلة ومترو الأنفاق، حيث يؤدي مهام مثل تبديل الأحمال وانقطاع الأعطال. مع عدم وجود انبعاثات SF₆، فإنه يلبي متطلبات حماية البيئة ومناسب لمشاريع النقل بالسكك الحديدية المحلية والدولية، مما يوفر الدعم الأساسي للتشغيل الآمن والمستقر لأنظمة إمدادات الطاقة العالمية.

الأسئلة المتداولة

- خدمات التخصيص: تدعم معايير متعددة، وتوفر خدمات OEM/ODM، وتقدم تسليمًا خلال 7 إلى 15 يومًا للنماذج القياسية، المتوافقة مع معدات الشركة المصنعة السائدة.

- ضمان الجودة: يتم اختيار المكونات الأساسية بعناية من علامات تجارية مشهورة، مع مراقبة الجودة تلقائيًا طوال العملية بأكملها، مما يضمن إمكانية تتبع المنتج والجودة التي يمكن التحكم فيها.

- الضمان وخدمة ما بعد البيع: ضمان محدود لمدة 10 سنوات، مع ضمان تحلل الفراغ بنسبة لا تزيد عن 20%، مع دعم فني وصيانة مقدمة من مراكز الخدمة العالمية.

- إرشادات التثبيت: يتطلب وسائل نقل مقاومة للرطوبة والصدمات؛ يجب أن يتوافق التثبيت مع المتطلبات ذات الصلة؛ يوصى بإجراء اختبارات الضغط والخصائص الميكانيكية بعد التثبيت.

قوة العلامة التجارية

تمتلك شركة Sunway Hanguang مصنع تصنيع حديث، وقد شاركت بعمق في المجال الكهربائي لأكثر من خمسين عامًا. بفضل المعدات المتقدمة وبراءات الاختراع الأساسية ونظام الاختبار الشامل، أصبحت موردًا عالميًا عالي الجودة، مما يعمل على تمكين صناعة النقل بالسكك الحديدية في الصين وتقديم منتجات عالية الجودة إلى العالم.

36KV Vacuum Interrupter For Railway Circuit Breaker
