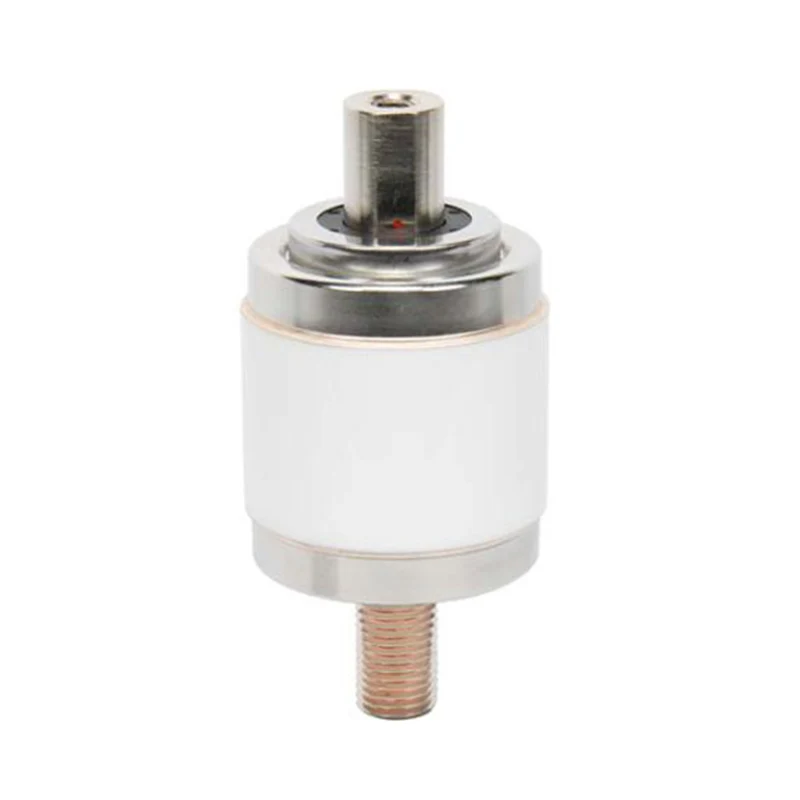

قاطع فراغ 1.14KV للموصل

Model: TJ040K

إن قاطع الفراغ Sunway Hanguang 1.14kV للموصلات عبارة عن وحدة إطفاء بقوس مفرغ عالية الأداء مصممة خصيصًا لأنظمة التحكم ذات الجهد المتوسط والمنخفض، مع التركيز على ترقية قدرات إطفاء قوس الملامس ومعالجة أوجه القصور في طرق إطفاء قوس الهواء التقليدية. باعتبارها شركة رائدة في تصنيع مكونات إطفاء القوس الفراغي المتوسط والمنخفض الجهد في الصين، تستفيد الشركة من أكثر من خمسين عامًا من الخبرة والمعدات الألمانية واليابانية وأكثر من 30 براءة اختراع لإنشاء منتجات بدون قوس ولا تحتاج إلى صيانة وتتوافق مع الموصلات الرئيسية، وتخدم صناعات مثل التعدين والنقل بالسكك الحديدية. ومع تركيب أكثر من 500000 وحدة وتشغيلها بشكل موثوق في أكثر من 50 دولة، فهي مورد موثوق به.

إرسال استفسار

وصف المنتج

لقد كانت شركة Sunway Hanguang متجذرة بعمق في المجال الكهربائي لأكثر من خمسين عامًا، حيث تمتلك مصنعًا محترفًا وخطوط إنتاج مؤتمتة بالكامل ومعدات ألمانية ويابانية متطورة. مدعومًا بأكثر من 30 براءة اختراع، فهو يحقق إمكانية التتبع الكامل للعملية ويفتخر بقدرة إنتاجية سنوية رائدة. تم تصميم قاطع الفراغ 1.14 كيلو فولت للموصلات خصيصًا لترقيات إطفاء قوس الموصل وهو مكون أساسي لتحسين سلامة المعدات الكهربائية.

هذا المنتج لديه جهد كهربائي مقدر بـ 1.14 كيلو فولت (1140 فولت تيار متردد)، ومتوافق مع أنظمة 50 هرتز، ولديه درجة فراغ تبلغ ≥1.33×10⁻³Pa، ويوفر تبديل بدون قوس ولا يحتاج إلى صيانة. إنه يتوافق مع معايير IEC وGB وNEMA، وهو متوافق مع المقاولين الرئيسيين، وقد قام بتجميع أكثر من 500000 وحدة مثبتة عالميًا، مما اكتسب اعترافًا واسع النطاق.

الميزات والمزايا الأساسية للمنتج:

1. قوية ومقاومة للطقس وآمنة وموثوقة

يستخدم قاطع الفراغ 1.14 كيلو فولت للموصلات وصلات من سبيكة Cu-Cr عالية النقاء (قيمة الحد الحالية <3A)، ومقاومة اللحام وقمع الجهد الزائد؛ إلى جانب منفاخ الفولاذ المقاوم للصدأ 316L المستورد، معدل التسرب السنوي أقل من 0.5%. مع هيكل معدني سيراميكي متكامل، لديه جهد تحمل تردد الطاقة 21 كيلو فولت/1 دقيقة وجهد تحمل النبض 40 كيلو فولت، مناسب للتلوث من الدرجة الثالثة، -40 درجة مئوية ~ +85 درجة مئوية والارتفاعات ≥4000 متر، مما يحقق 30 عامًا من التشغيل بدون صيانة.

2. الهندسة الدقيقة وتتبع الجودة

الاستفادة من العمليات الأساسية مثل الختم التعريفي عالي التردد، وتعزيز اتساق المنتج؛ يتم اختيار المكونات الأساسية وفحصها بدقة، مع مراقبة جودة العملية الكاملة. يخضع كل منتج لـ 12 فحصًا شاملاً قبل مغادرة المصنع، مع إمكانية تتبع رمز QR، ومعدل فشل يبلغ ≥0.02%، ومتوسط تشغيل خالٍ من المشاكل لأكثر من 15 عامًا.

3. التوافق العالمي، ذكي وقابل للتطوير

تصميم موحد، استبدال سريع بدون أدوات، متوافق مع العديد من الموصلات السائدة؛ يبلغ كل من التزامن ثلاثي المراحل ووقت الارتداد ≥2 مللي ثانية، مما يلبي متطلبات التشغيل عالي التردد بـ ≥3600 مرة/ساعة. تتوفر وحدات مراقبة اختيارية، تدعم الاتصال بأنظمة PLC وSCADA، ومتوافقة مع Industry 4.0.

4. براءة اختراع التكنولوجيا والخدمة الشاملة

مع أكثر من 30 براءة اختراع أساسية، فقد اجتاز قاطع الفراغ 1.14 كيلو فولت للموصلات شهادات موثوقة متعددة، ويدعم الشهادات الخارجية وتخصيص OEM/ODM. يتم شحن النماذج القياسية في غضون 5-10 أيام، ويوفر 30 مركزًا تقنيًا عالميًا خدمة كاملة العملية متعددة اللغات على مدار 7 × 24 ساعة.

جدول المعلمات الفنية للمنتج

المواصفات الفنية الرئيسية
تقييمات الجهد
الفولطية (أور)	كيلو فولت	1.14
تصنيف الجهد القصير (1 دقيقة) تردد الطاقة تحمل الجهد (Ud)	كيلو فولت	21
تصنيف دفعة البرق تحمل الجهد (الذروة) (أعلى)	كيلو فولت	40
التردد المقدر (الاب)	هرتز	50
التقييمات الحالية
التصنيف الحالي (إير)	A	1250
مقاومة الدائرة عند أدنى قوة اتصال	μΩ	≥60
تصنيف قصير الوقت الصمود الحالي (لك)	كا	10
المدة المقدرة للدائرة القصيرة (tk)	s	4
الذروة المقدرة تحمل التيار (LP)	كا	10
تصنيف صنع الحالي	كا	6.3
الحد من كسر التيار	A	10
البيانات الميكانيكية
وزن الأجزاء المتحركة	كجم	.60.6
قوة الإغلاق بسبب رفع الصوت عاليا والغلاف الجوي	N	70±30
القوة المطلوبة لإبقاء جهات الاتصال مفتوحة بأقصى سرعة	N	120 ± 40
المتطلبات الميكانيكية
التخليص بين جهات الاتصال المفتوحة	مم	3±1
متوسط سرعة الفتح (متوسط فجوة الاتصال الأولى بنسبة 75%)	آنسة	0.4-0.5
متوسط سرعة الإغلاق (متوسط فجوة الاتصال الأخيرة بنسبة 30%)	آنسة	0.15-0.25
تم تصنيف القوة النهائية للاتصال الخارجي المضافة	N	250±50
مدة ارتداد الاتصال عند عملية الإغلاق	آنسة	≥2
إغلاق وفتح عدم التزامن لجهات الاتصال ثلاثية الطور	آنسة	≥2
أقصى انتعاش أثناء الافتتاح	مم	≥1
حياة
عمر التخزين	سنين	20
التحمل الميكانيكي المقدر	مرات	300000
الاتصالات تحد من التآكل	مم	3

سيناريوهات تطبيق المنتج

- معدات التعدين وتحت الأرض: مناسبة للتحكم في المحركات في مناجم الفحم، ومقاومة للغبار العالي والاهتزازات القوية، مما يضمن السلامة التشغيلية؛

- النقل بالسكك الحديدية: يُستخدم في أنظمة الطاقة المساعدة، مما يلبي متطلبات التشغيل ذات الموثوقية العالية والتردد العالي؛

- هندسة النفط والبحرية: تستخدم في المنصات البحرية ومعدات الحفر، وهي مقاومة لرذاذ الملح والرطوبة العالية والتآكل.

- الطاقة الجديدة وتعويض الطاقة: يستخدم في دوائر التحكم في طاقة الرياح والخلايا الكهروضوئية وأجهزة تعويض الطاقة التفاعلية، مما يضمن إمدادات طاقة مستقرة؛

- البيئات الصناعية الخاصة: مناسبة للمواد الكيميائية، والمناطق المقاومة للانفجار، وأنظمة UPS عالية الجهد في مراكز البيانات، ومقاومة لظروف العمل القاسية.

الأسئلة المتداولة

1. ما هي خيارات التخصيص المتاحة للمنتج؟

يدعم التخصيص متعدد الأبعاد للتيار وتردد التشغيل ووحدات المراقبة وما إلى ذلك، ويوفر خدمات OEM/ODM، المتوافقة مع المعايير الدولية المختلفة والعلامات التجارية المختلفة للموصلات.

2. كيف يتم ضمان استقرار الجودة لكل منتج؟

يتم اختيار المكونات الأساسية وفحصها بدقة، بالاعتماد على المعدات الألمانية واليابانية والعمليات الدقيقة، مع مراقبة الجودة الكاملة للعملية؛ تخضع كل وحدة لـ 12 فحصًا شاملاً، مع إمكانية تتبع رمز QR، ومعدل فشل يبلغ ≥0.02%.

3. ماذا تشمل سياسة الضمان وخدمة ما بعد البيع؟

يوفر ضمانًا محدودًا لمدة 10 سنوات (انحلال الفراغ أقل من 20%)، ويقدم 30 مركزًا تقنيًا عالميًا خدمة متعددة اللغات على مدار 24 ساعة طوال أيام الأسبوع، بما في ذلك التركيب واستكشاف الأخطاء وإصلاحها وما إلى ذلك.

4. ما هي النقاط المهمة التي يجب ملاحظتها فيما يتعلق بنقل المنتج وتركيبه؟

يستخدم النقل عبوات مقاومة للرطوبة والصدمات؛ يتوفر التوجيه الفني للتركيب، والذي يجب أن يتوافق مع المتطلبات البيئية. يوصى بالتحقق من الأداء بعد التثبيت، ويمكن توفير التدريب المتخصص من قبل المصنع.
