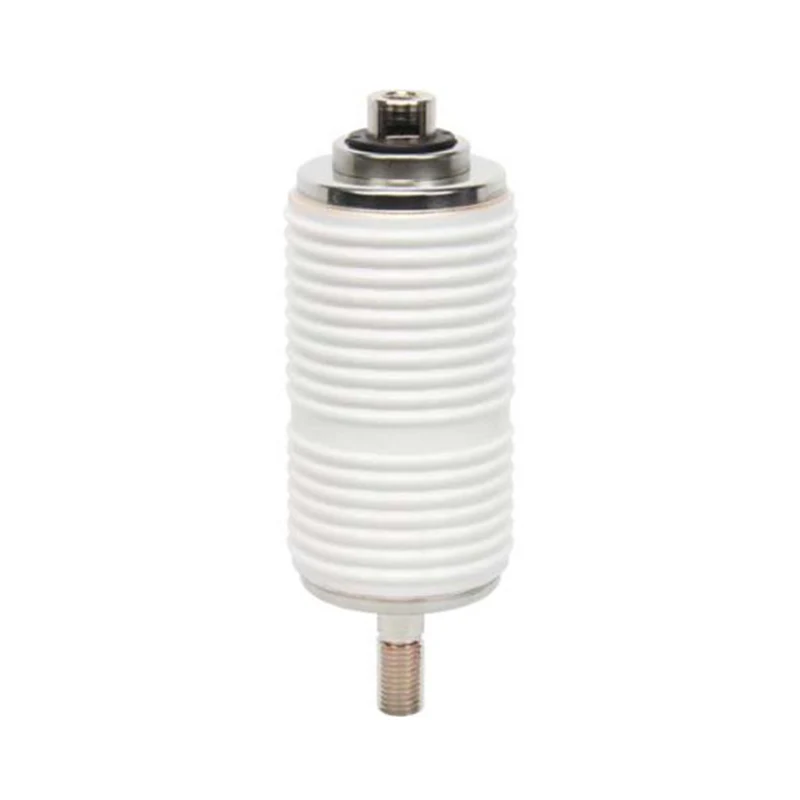

قاطع فراغ 11KV للمقاولين

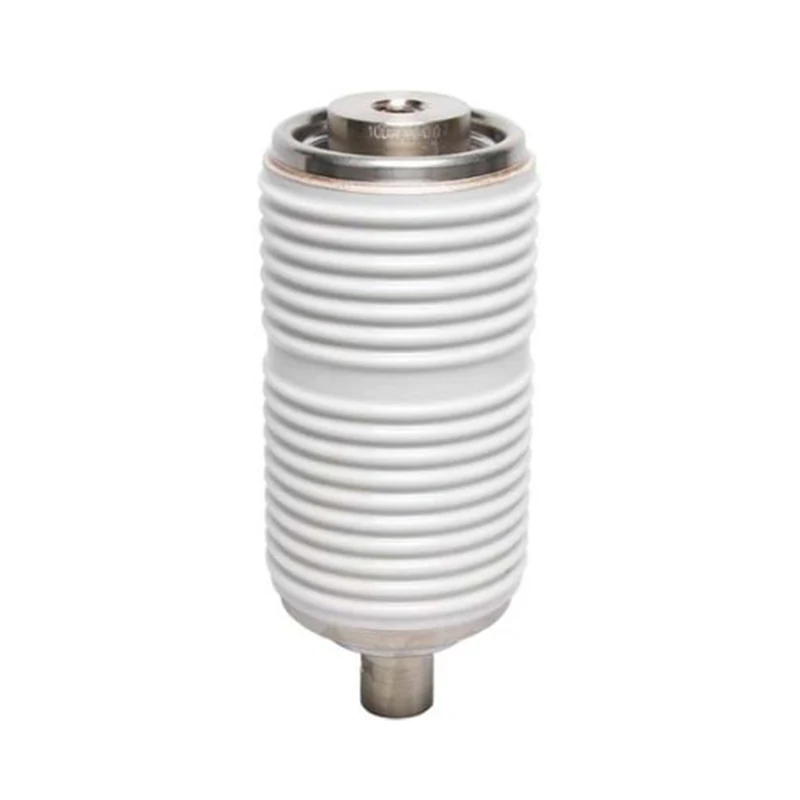

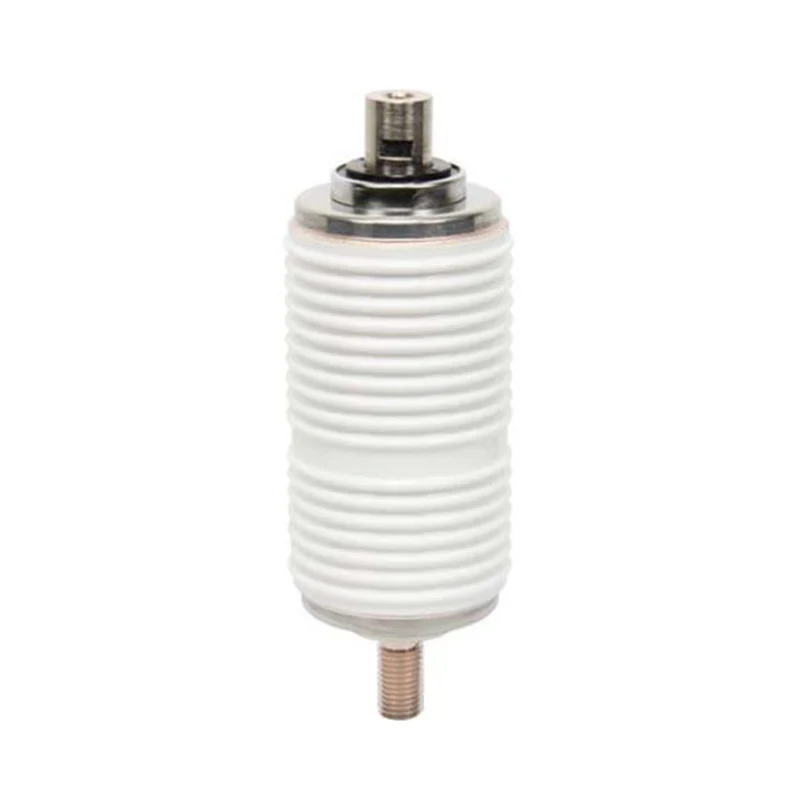

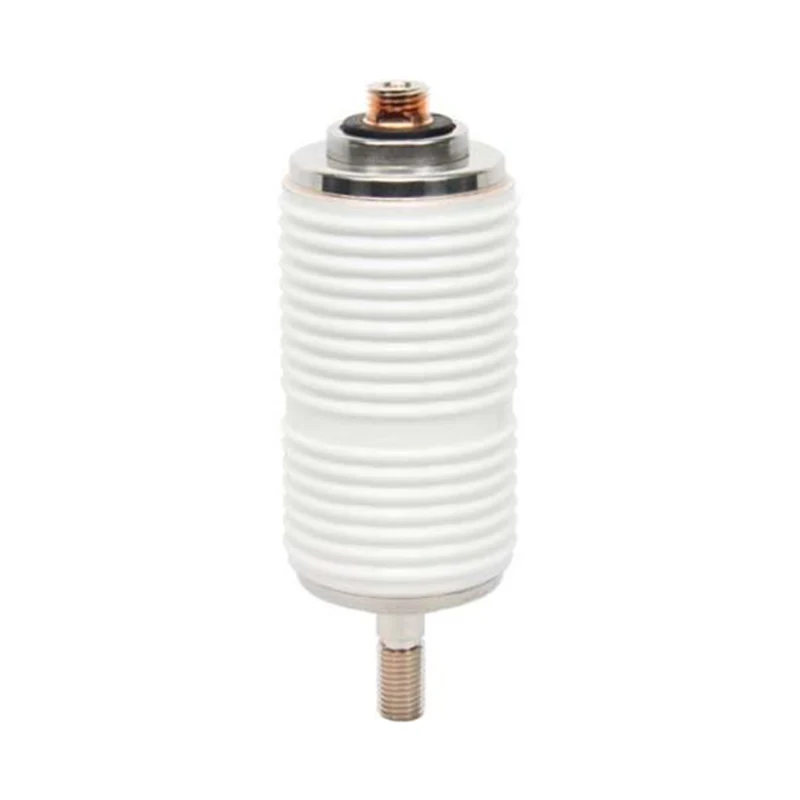

Model: TJ340GN, TJ340G, TJ340E, TJ340GE, TJ340D

أطلقت شركة Sunway Hanguang، وهي شركة مصنعة محترفة تتمتع بخبرة تزيد عن خمسين عامًا في مجال المعدات الكهربائية، قاطع الفراغ 11 كيلو فولت للموصلات، وهي وحدة إطفاء القوس الفراغي عالية الأداء مصممة خصيصًا لأنظمة التحكم في الطاقة ذات الجهد المتوسط. يعالج هذا المنتج بدقة أوجه القصور في طرق إطفاء القوس التقليدية، ويقدم مزايا مثل التبديل بدون قوس والتشغيل بدون صيانة على المدى الطويل. وهي مدعومة بنظام صارم لمراقبة الجودة، وهي مناسبة لظروف التشغيل المعقدة في مختلف الصناعات. كمورد موثوق به، تقدم Sunway Hanguang هذا المنتج "المصنوع في الصين" إلى السوق العالمية، مما يضمن التشغيل المستقر لأنظمة الطاقة ذات الجهد المتوسط.

إرسال استفسار

وصف المنتج

تفتخر Sunway Hanguang بمصنع احترافي حديث يقع مقره في الصين ويخدم السوق العالمية. إنها شركة مصنعة وموردة موثوقة في مجال المعدات الكهربائية ذات الجهد المتوسط عالميًا، حيث تصل منتجاتها وخدماتها إلى أكثر من 60 دولة ومنطقة وقاعدة تركيب تراكمية تتجاوز 350,000 وحدة. منتجها الأساسي، قاطع الفراغ 11 كيلو فولت للموصلات، متوافق مع أنظمة الطاقة 50 هرتز، ويتميز بمستوى فراغ يبلغ ≥1.33×10⁻³Pa، ويوفر تبديلًا خاليًا من القوس الكهربائي وتشغيلًا خاليًا من الصيانة على المدى الطويل، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة للمستخدم ويلبي بدقة الاحتياجات الأساسية للتحكم في الطاقة ذات الجهد المتوسط.

جدول مواصفات المنتج

المواصفات الفنية الرئيسية
رقم الموديل	وحدة	فيتج 12/630 جم	فيتج 12/630E
تقييمات الجهد
الفولطية (أور)	كيلو فولت	12	12
تصنيف الجهد القصير (1 دقيقة) تردد الطاقة تحمل الجهد (Ud)	كيلو فولت	42	42
تصنيف دفعة البرق تحمل الجهد (الذروة) (أعلى)	كيلو فولت	75	75
التردد المقدر (الاب)	هرتز	50	50
التقييمات الحالية
التصنيف الحالي (إير)	A	630	630
مقاومة الدائرة عند أدنى قوة اتصال	μΩ	≥60	≥60
تصنيف قصير الوقت الصمود الحالي (لك)	كا	6.3	6.3
المدة المقدرة للدائرة القصيرة (tk)	s	4	4
الذروة المقدرة تحمل التيار (LP)	كا	6.3	6.3
تصنيف صنع الحالي	كا	6.3	6.3
الحد من كسر التيار	A	6.3	6.3
البيانات الميكانيكية
وزن الأجزاء المتحركة	كجم	.70.7	.70.7
قوة الإغلاق بسبب رفع الصوت عاليا والغلاف الجوي	N	70±30	70±30
القوة المطلوبة لإبقاء جهات الاتصال مفتوحة بأقصى سرعة	N	100±40	100±40
المتطلبات الميكانيكية
التخليص بين جهات الاتصال المفتوحة	مم	6 ± 1	6 ± 1
متوسط سرعة الفتح (متوسط فجوة الاتصال الأولى بنسبة 75%)	آنسة	0.4-0.5	0.4-0.5
متوسط سرعة الإغلاق (متوسط فجوة الاتصال الأخيرة بنسبة 30%)	آنسة	0.15-0.25	0.15-0.25
تم تصنيف القوة النهائية للاتصال الخارجي المضافة	N	250±50	250±50
مدة ارتداد الاتصال عند عملية الإغلاق	آنسة	≥2	≥2
إغلاق وفتح عدم التزامن لجهات الاتصال ثلاثية الطور	آنسة	≥2	≥2
أقصى انتعاش أثناء الافتتاح	مم	≥1	≥1
حياة
عمر التخزين	سنين	20	20
التحمل الميكانيكي المقدر	مرات	300000	300000
الاتصالات تحد من التآكل	مم	3	3

ميزات المنتج ومزاياه

يوفر قاطع الفراغ 11 كيلو فولت للموصلات مزايا رائعة في المواد والعمليات والأداء والصيانة، مما يجعله مناسبًا للبيئات كثيرة المتطلبات:

- مادة موثوقة وختم: تستخدم وصلات سبائك النحاس والكروم عالية النقاء ومنفاخ مستورد، مع اكتشاف صارم للتسرب باستخدام قياس طيف كتلة الهيليوم، مما يؤدي إلى معدل تسرب سنوي <0.5%، مما يطيل عمر الخدمة؛

- عزل قوي وقدرة على التكيف البيئي: معزز بتكنولوجيا الختم الحثي عالية التردد، ويتميز بتردد طاقة يتحمل الجهد الكهربي 28 كيلو فولت ونبض البرق يتحمل الجهد الكهربي 75 كيلو فولت، ويمكنه تحمل نطاق درجة حرارة واسع من -40 درجة مئوية إلى +85 درجة مئوية وارتفاعات تصل إلى 4000 متر؛

- مراقبة صارمة للجودة: تخضع كل وحدة إلى 12 عملية فحص صارمة قبل مغادرة المصنع، مع إمكانية تتبع رمز الاستجابة السريعة، مما يؤدي إلى معدل فشل ميداني <0.02%؛

- إمكانية التكيف المريحة: متوافقة مع الموصلات السائدة، واستبدال بدون أدوات، وقابلة للتوسيع من خلال المراقبة الذكية، ومدعومة بخدمات صيانة على مدار 24 ساعة من 35 مركزًا تقنيًا عالميًا.

تطبيقات المنتج

يحتوي قاطع الفراغ 11 كيلو فولت للموصلات على مجموعة واسعة من التطبيقات وهو مناسب لظروف العمل المعقدة مثل الغبار العالي وبيئات رش الملح العالية. وتشمل تطبيقاتها الأساسية: التحكم في المحركات عالية الجهد في المناجم، وإمدادات الطاقة المساعدة للجر في النقل بالسكك الحديدية، والمعدات الموجودة على منصات النفط البحرية، ودوائر التحكم في محطات طاقة الرياح والطاقة الشمسية الفرعية، وأنظمة UPS عالية الجهد في مراكز البيانات، والمناطق المقاومة للانفجار الكيميائي، مما يوفر حماية موثوقة لأنظمة الطاقة ذات الجهد المتوسط في مختلف الصناعات.

الأسئلة المتداولة

1. خدمات التخصيص: تدعم التخصيص متعدد الأبعاد وخدمات OEM/ODM، مع الاستفادة من مزايا إنتاج المصنع المرن؛

2. ضمان الجودة: مكونات أساسية مختارة بدقة، ومراقبة جودة العملية الكاملة، ودعم استفسارات التتبع؛

3. الضمان وخدمة ما بعد البيع: ضمان محدود لمدة 10 سنوات، استجابة 7 × 24 ساعة من نقاط الخدمة العالمية؛

4. ملاحظات التثبيت: تغليف مخصص مقاوم للرطوبة والصدمات. يجب إكمال اختبارات مقاومة الضغط والخصائص الميكانيكية بعد التثبيت.

يعد قاطع الفراغ 11 كيلو فولت للموصلات بمثابة شهادة على خبرة Sunway Hanguang التي تزيد عن خمسين عامًا في مجال التكنولوجيا والتصنيع. استنادًا إلى نظام إنتاج متقدم ومراقبة صارمة للجودة، فإنها تنتج منتجات عالية الجودة مناسبة للسوق العالمية. يعالج هذا المنتج، المتجذر في التصنيع الذكي في الصين، نقاط الألم التقليدية، ويتكيف مع ظروف الصناعة المختلفة، وتكمله خدمة ما بعد البيع الشاملة، مما يوفر حلاً فعالاً وموثوقًا لإطفاء القوس لأنظمة التحكم في الطاقة ذات الجهد المتوسط ويعزز الاعتراف به في السوق العالمية.
