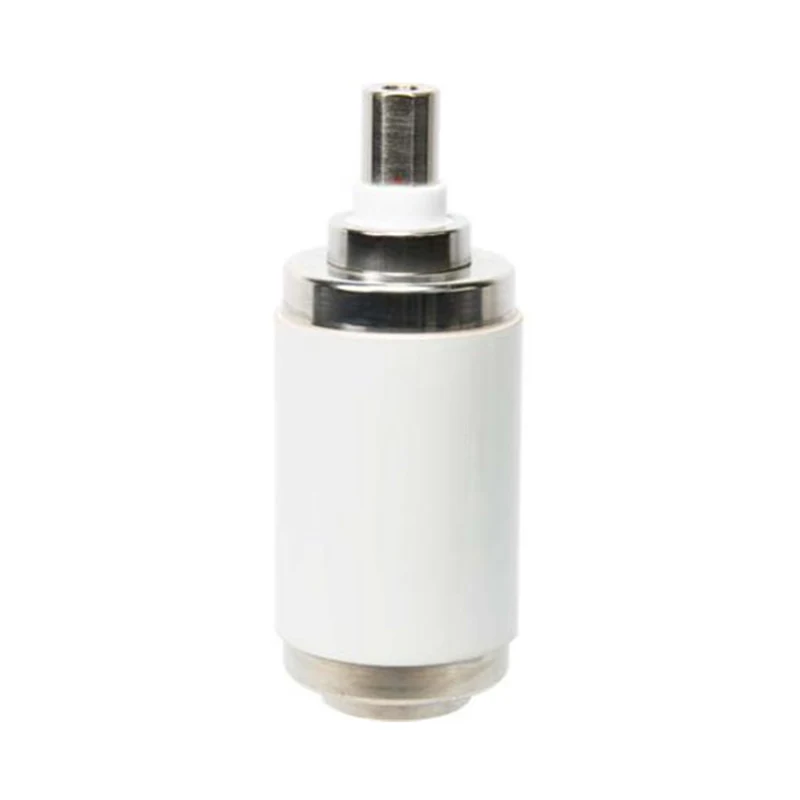

قاطع فراغ 11 كيلو فولت للمولد VCB

Model: TD336G

قامت شركة Sunway Hanguang، وهي شركة مصنعة محترفة تتمتع بخبرة تزيد عن خمسين عامًا في المجال الكهربائي، بتطوير قاطع فراغ 11 كيلو فولت للمولد VCB، وهي وحدة إطفاء قوسية أساسية مصممة خصيصًا لقواطع دائرة المولد (GCB). هذا المنتج متوافق مع أنظمة التيار المتردد 50/60 هرتز، مما يحقق التبديل الخالي من القوس من خلال تقنية التفريغ العالية للغاية، والتغلب على العيوب التقليدية. وبدعم من المعايير الصارمة والخبرة الفنية القوية، أصبحت موردًا موثوقًا به في قطاع توليد الطاقة العالمي، مما يعرض قوة الصين في التصنيع الكهربائي ذي الجهد المتوسط.

إرسال استفسار

وصف المنتج

إن القاطع الفراغي 11 كيلو فولت للمولد VCB عبارة عن وحدة إطفاء قوسية أساسية مخصصة من Sunway Hanguang، مصممة خصيصًا لـ GCBs، المسؤولة عن كسر دائرة المولد وعزل الأخطاء، والحفاظ على سلامة النظام. وهو متوافق مع أنظمة التيار المتردد 50/60 هرتز، مع درجة فراغ تبلغ ≥1.33×10⁻³Pa، مما يحقق تبديلًا خاليًا من القوس وإعادة الإشعال صفرًا، ومعالجة عيوب المنتجات التقليدية مثل التآكل السريع والصيانة المعقدة.

تمتلك Sunway Hanguang مصنع تصنيع ذكي حديث، يستخدم معدات دولية من الدرجة الأولى ويحمل 35 براءة اختراع أساسية. منتجاتها حاصلة على اعتماد KEMA وCESI، مع أكثر من 200000 وحدة مثبتة عالميًا، ومعترف بها من قبل State Grid وGE وغيرها. يعد قاطع الفراغ 11 كيلو فولت للمولد VCB منتجًا تمثيليًا يعرض نقاط القوة الأساسية للشركة.

معلمات المنتج

التصنيفات الكهربائية (3 مراحل) على أساس متماثل
التردد المقدر	50/60 هرتز
الحد الأقصى المقدر للخط إلى خط الجهد	12 كيلو فولت، ج.م.س
تردد الطاقة المقدر تحمل الجهد: الهواء	42 كيلو فولت، ج.م.س
الجهد الكهربي لتحمل النبض: الهواء	95 كيلو فولت، الذروة
تصنيف التيار العادي	1600 أ
تصنيف تيار الدائرة القصيرة (أساس متماثل ثلاثي الطور)	31.5 كيلو أمبير، ج.م.س
النسبة المئوية لمكونات التيار المستمر لتيار الكسر المقنن	50%
تصنيف ماس كهربائى صنع الحالي	80 كيلو أمبير، الذروة
المدة المقدرة للوقت القصير الحالي	4s
تصنيف قصير الوقت الصمود الحالي	31.5 كيلو أمبير، ج.م.س
تصنيف الذروة الصمود الحالي	80 كيلو أمبير، ج.م.س
الحد الأقصى لمقاومة الاتصال عند الحد الأدنى من قوة الإغلاق	18 ميكرو أوم
تصنيف كسر التيار من بنك مكثف واحد	630A، ج.م.س
تصنيف كسر التيار من بنك مكثف العودة إلى الخلف	400A، ج.م.س
تسلسل التشغيل المقدر	س-0.3s-co-180s-co
البيانات الميكانيكية
وزن المقاطعة (تقريبًا)	3.13 كجم
وزن الجزء المتحرك (تقريبًا)	1.28 كجم
قوة الإغلاق بسبب الخوار والغلاف الجوي	120 ± 50 نيوتن
القوة المطلوبة لإبقاء جهات الاتصال مفتوحة عند السكتة الدماغية الكاملة	190 ± 60 نيوتن
المتطلبات الميكانيكية (المرجع VCB)
1. الاتصال بالسكتة الدماغية	11±1 ملم
2. سرعة الفتح (متوسط 75 فجوة اتصال)	1.1 ± 0.2 م / ثانية
3. الحد الأقصى للتجاوز أثناء الافتتاح	2 ملم
4.الارتداد الأقصى أثناء الافتتاح	2 ملم
5. سرعة الإغلاق (متوسط فجوة الاتصال الأخيرة بنسبة 30٪)	0.6 ± 0.2 م / ثانية
6.الحد الأقصى لمدة ارتداد الاتصال (بحد أقصى 2 ارتداد)	≥2 مللي ثانية
7. قوة ضغط الاتصال المقدرة	3150 ± 200 نيوتن
8. إغلاق وفتح عدم تزامن جهات الاتصال ثلاثية الطور	≥2 مللي ثانية
الحياة (المقدرة)
1. الحياة الكهربائية عند التيار العادي المقدر	50,000 عملية
2. الحياة الكهربائية في تيار الدائرة القصيرة المقدر	100عمليات
3. الحياة الميكانيكية	50,000 عملية
4.الحد من تآكل الاتصال	3 ملم
5. مدة الصلاحية	20 سنة
1. يلبي أو يتجاوز متطلبات التحمل الكهربائي للفئة E2 لواجب الإغلاق التلقائي وفقًا للمواصفة IEC 62271-200 وJB 8738-2008. 2.* الخصائص المقدرة التي سيتم تقديمها عند الطلب

ميزات المنتج ومزاياه

يوفر قاطع الفراغ 11 كيلو فولت للمولد VCB مزايا كبيرة في المواد والعمليات والخدمة. تشمل النقاط الرئيسية ما يلي:

- اتصالات سبائك النحاس والكروم عالية النقاء، مع قيمة انقطاع التيار <3A، مما يحمي عزل المولد؛

- منفاخ مستورد سعة 316 لتر + جهاز كشف التسرب بمطياف كتلة الهيليوم، بمعدل تسرب سنوي أقل من 0.5%، وعمر ميكانيكي يتجاوز 50,000 دورة؛

- غلاف من السيراميك محكم الغلق عن طريق الانصهار عالي التردد، مما يوفر عزلًا ممتازًا ومناسبًا لنطاقات درجات الحرارة الواسعة والارتفاعات العالية وظروف العمل القاسية؛

- 15 عملية فحص شاملة + إمكانية تتبع رمز الاستجابة السريعة، بمعدل فشل <0.01%، متوافق مع GCBs السائدة، واستبدال بدون أدوات؛

- 40 مركزًا تقنيًا عالميًا يقدم خدمة شاملة على مدار الساعة.

تطبيقات المنتج

يحتوي هذا المنتج على مجموعة واسعة من التطبيقات وهو مناسب لمختلف ظروف التشغيل القاسية، بما في ذلك محطات توليد الطاقة بتوربينات الغاز ومحطات تخزين طاقة الرياح/الشمسية الفرعية وإمدادات الطاقة في حالات الطوارئ بالمستشفيات وأنظمة الطاقة البحرية، مما يوفر حماية موثوقة لتوصيل شبكة نظام الطاقة وعزل الأخطاء.
