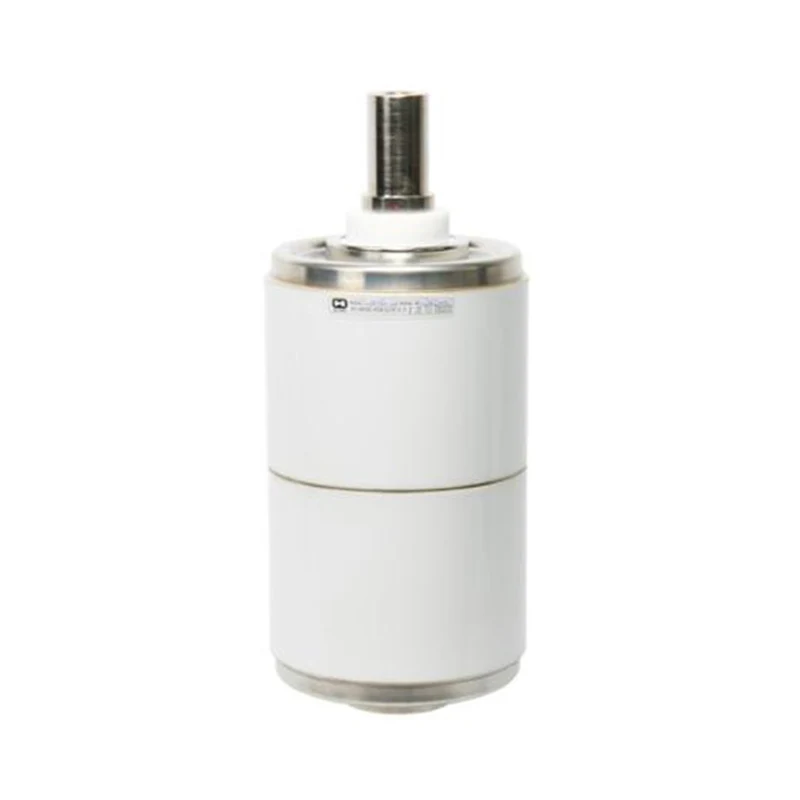

قاطع فراغ 33 كيلو فولت للمولد VCB

Model: TD545K

قامت شركة Sunway Hanguang، وهي شركة مصنعة محترفة تتمتع بخبرة تزيد عن خمسين عامًا في المجال الكهربائي، بإنشاء قاطع فراغ 33 كيلو فولت للمولد VCB، وهي وحدة إطفاء قوسية أساسية مخصصة خصيصًا لقواطع دائرة المولد (GCB). هذا المنتج متوافق مع أنظمة التيار المتردد 50/60 هرتز، ويتميز بدرجة فراغ تبلغ ≥1.33×10⁻³Pa، مما يحقق انقطاعًا خاليًا من القوس الكهربائي وعدم إعادة الإشعال. وبدعم من المعايير الصارمة والشهادات الموثوقة، أصبحت موردًا موثوقًا للمكونات الأساسية في قطاع توليد الطاقة العالمي. تقع قاعدة إنتاجها في الصين، وتستخدم مصنعًا ذكيًا للإنتاج الضخم بكفاءة ومراقبة الجودة الصارمة، مما يوفر حماية موثوقة لمختلف أنظمة توليد الطاقة.

إرسال استفسار

وصف المنتج

إن قاطع الفراغ 33 كيلو فولت للمولد VCB عبارة عن وحدة إطفاء قوسية أساسية مخصصة بواسطة Sunway Hanguang لـ GCBs، وتقوم بوظائف مهمة لعزل الأخطاء وحماية الدائرة القصيرة في أنظمة توليد الطاقة. وهو متوافق مع أنظمة التيار المتردد 50/60 هرتز ويمكنه التعامل بفعالية مع العمليات المتكررة وتأثيرات الدائرة القصيرة في سيناريوهات توليد الطاقة واسعة النطاق.

لقد شاركت شركة Sunway Hanguang بعمق في المجال الكهربائي لأكثر من خمسين عامًا، حيث استخدمت المعدات المستوردة لبناء خطوط إنتاج ذكية وحصلت على 35 براءة اختراع أساسية. لقد حصلت منتجاتها على شهادات موثوقة مثل KEMA وCESI، مع أكثر من 120.000 وحدة تم تركيبها عالميًا، وحصلت على اعتراف من شركات مشهورة مثل Huaneng، وGE، وSiemens، مما يوضح قوة هذه الشركة المصنعة الصينية.

معلمات المنتج

التصنيفات الكهربائية (3 مراحل) على أساس متماثل
التردد المقدر	50/60 هرتز
الجهد المقنن	40.5 كيلو فولت، ج.م.س
تردد الطاقة المقدر لوقت قصير يتحمل الجهد (1 دقيقة)	95 كيلو فولت، ج.م.س
تصنيف دفعة البرق تحمل الجهد	185 كيلو فولت، الذروة
التصنيف الحالي	2000 أ
مقاومة الدائرة عند أدنى قوة اتصال	≥20 ميكرو أوم
تصنيف كسر ماس كهربائى الحالي	25 كيلو أمبير، ج.م.س
تصنيفها لفترة قصيرة تحمل التيار	25 كيلو أمبير، ج.م.س
المدة المقدرة للدائرة القصيرة	4s
الذروة المقدرة تحمل التيار	63 كيلو أمبير، ج.م.س
تصنيف ماس كهربائى صنع الحالي	63 كيلو أمبير، ج.م.س
الأعلى. مكون العاصمة	40%
تيار الكسر المقنن لبنك مكثف واحد	630A، ج.م.س
تيار الكسر المقنن لبنك مكثف متتالي	400A، ج.م.س
تسلسل التشغيل المقدر	O-0.3(0.5)s-CO-180s-CO
البيانات الميكانيكية
وزن المقاطعة (تقريبًا)	8.23 كجم
وزن الأجزاء المتحركة	3.74 كجم
قوة الإغلاق بسبب رفع الصوت عاليا والغلاف الجوي	170 ± 40 نيوتن
القوة المطلوبة لإبقاء جهات الاتصال مفتوحة بأقصى سرعة	320 ± 50 ن
المتطلبات الميكانيكية (المرجع VCB)
التخليص بين جهات الاتصال المفتوحة	18 ± 2 مم
متوسط سرعة الفتح (متوسط أول 75% من فجوة الاتصال)	1.6 ± 0.3 م / ثانية
متوسط سرعة الإغلاق (متوسط آخر 30% من فجوة الاتصال)	1.3 ± 0.2 م / ثانية
تم تصنيف القوة النهائية للاتصال الخارجي المضافة	2500 ± 200 نيوتن
مدة ارتداد الاتصال عند عملية الإغلاق	≥2 مللي ثانية
إغلاق وفتح عدم التزامن لجهات الاتصال ثلاثية المراحل	≥2 مللي ثانية
الحد الأقصى للارتداد أثناء الافتتاح	≥2 مم
حياة
الحياة الكهربائية في التيار العادي المقدر	20.000 عملية
الحياة الكهربائية في تصنيف الدائرة القصيرة الحالية	50 عملية
الحياة الميكانيكية	30,000 عملية
الاتصال الحد من التآكل	3 ملم
مدة الصلاحية	20 سنة
يفي أو يتجاوز متطلبات التحمل الكهربائي للفئة E2 لواجب الإغلاق التلقائي وفقًا للمواصفة IEC 62271-200 وJB 8738-2008. الخصائص المقدرة التي سيتم تقديمها عند الطلب

ميزات المنتج والمزايا الأساسية

يتميز قاطع الفراغ 33 كيلو فولت للمولد VCB بالأداء والموثوقية، ويلبي تمامًا المعايير العالية المطلوبة لسيناريوهات توليد الطاقة واسعة النطاق:

- حماية ممتازة من إطفاء القوس الكهربائي: تستخدم وصلات من سبيكة Cu-Cr عالية النقاء، مع قيمة انقطاع تيار تبلغ <3A، مما يحمي عزل المولد؛ منفاخ مستورد مدمج مع كشف التسرب بمطياف كتلة الهيليوم، مع معدل تسرب سنوي <0.5%، مما يضمن التشغيل المستقر.

- مقاومة بيئية فائقة: تصميم متكامل للغلاف الخزفي والشفة المعدنية، مع تردد طاقة يتحمل الجهد الكهربي 95 كيلو فولت/1 دقيقة، ونبض الصواعق يتحمل الجهد الكهربي 185 كيلو فولت، ومقاومة نطاق درجة حرارة واسع من -40 درجة مئوية إلى +85 درجة مئوية وارتفاع 4000 متر، والتكيف مع ظروف العمل المعقدة. - مراقبة الجودة القصوى: تخضع كل وحدة لـ 15 عملية فحص شاملة، مع إمكانية تتبع رمز QR، مما يؤدي إلى معدل فشل <0.01%، مما يدل على قدرات التصنيع المتطورة لمصنع Sunway Hanguang الذكي.

- قدرة عالية على التكيف وسهولة الصيانة: متوافق مع منصات GCB السائدة، واستبدال بدون أدوات، ويدعم توسيع المراقبة الذكية؛ 40 مركزًا تقنيًا عالميًا يقدم خدمة 7 × 24 ساعة.

سيناريوهات تطبيق المنتج

يحتوي قاطع الفراغ 33 كيلو فولت للمولد VCB على مجموعة واسعة من التطبيقات، ومناسبة لمحطات الطاقة الحرارية، ومحطات توليد الطاقة بتوربينات الغاز، ومحطات الطاقة النووية، ومحطات طاقة الرياح البحرية الفرعية، وما إلى ذلك. ويمكن استخدامه أيضًا في تخزين الطاقة على نطاق واسع، وأنظمة الطاقة البحرية، وإمدادات الطاقة في حالات الطوارئ لمراكز البيانات، مما يوفر حماية موثوقة لأنظمة توليد الطاقة.

الأسئلة المتداولة

1. خدمات التخصيص: تدعم تخصيص وحدات المراقبة الحالية وتردد التشغيل والمراقبة الذكية، مما يوفر نطاقًا كاملاً من خدمات OEM/ODM، مما يوضح قدرات التكيف المرنة للشركة المصنعة.

2. ضمان الجودة: يتم اختيار المكونات الأساسية بعناية من العلامات التجارية الشهيرة، مع مراقبة جودة العملية الكاملة والسجلات الإلكترونية التي يمكن تتبعها، مما يضمن جودة مستقرة وموثوقة.

3. الضمان وخدمة ما بعد البيع: ضمان محدود لمدة 10 سنوات، مع نقاط خدمة عالمية توفر التشخيص والتدريب وتوريد قطع الغيار في الموقع، مما يضمن الاستجابة في الوقت المناسب.

4. ملاحظات التثبيت: التغليف المقاوم للرطوبة والصدمات أثناء النقل، وإجراءات التثبيت القياسية، واختبار تحمل الجهد والخصائص الميكانيكية بعد التثبيت قبل التشغيل.

التزام العلامة التجارية

باعتبارها شركة تصنيع صينية رائدة، تلتزم Sunway Hanguang بفلسفة "الجودة أولاً، العميل قبل كل شيء"، وتلتزم بتوفير قاطعات فراغ 33 كيلو فولت لمولد VCB عالية الجودة للعملاء العالميين. نحن نعمل باستمرار على تحسين منتجاتنا وخدماتنا، ونسعى جاهدين لنكون المورد المفضل للمكونات الأساسية في مجال توليد الطاقة العالمي، والمساهمة في أمن الطاقة العالمية وتطويرها.
