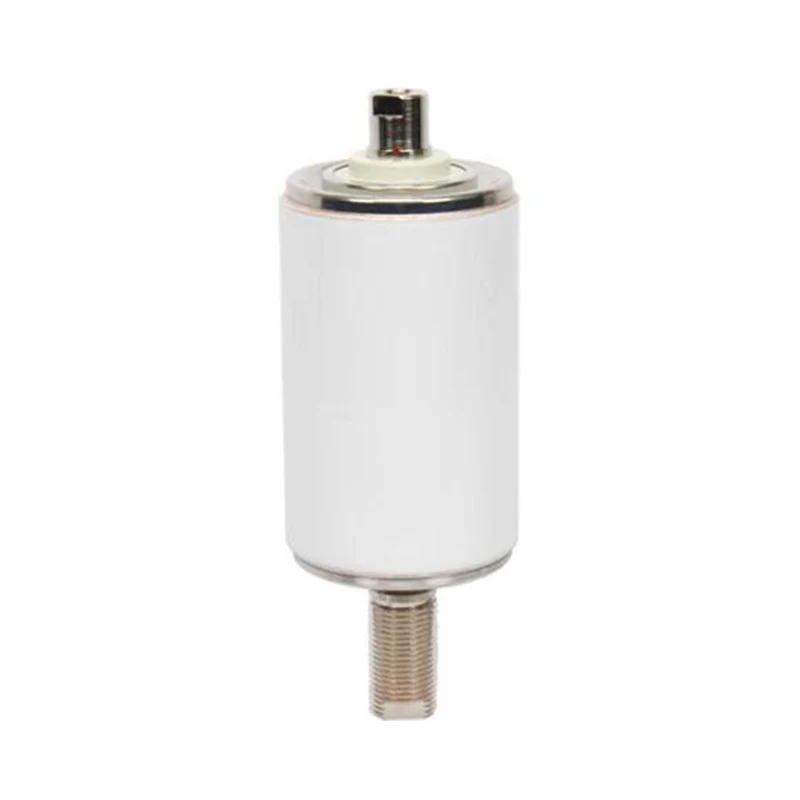

قاطع فراغ 11KV لـ VCB في الهواء الطلق

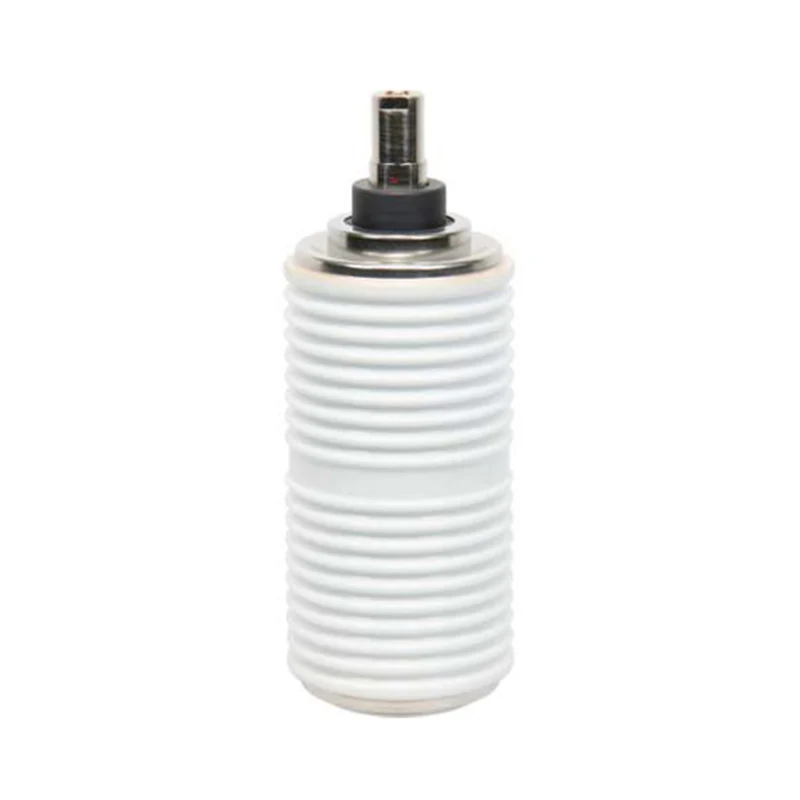

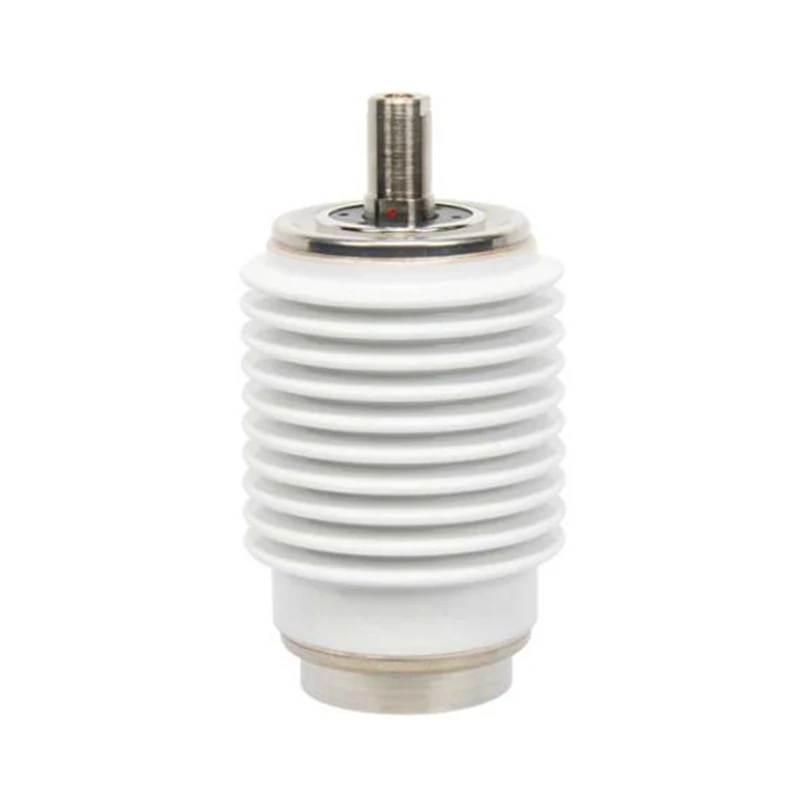

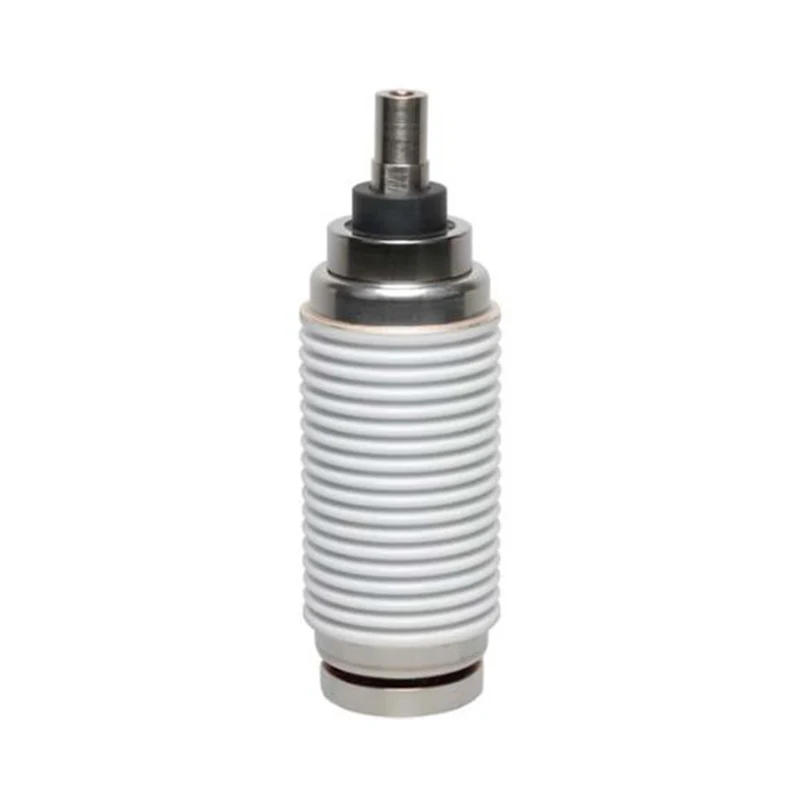

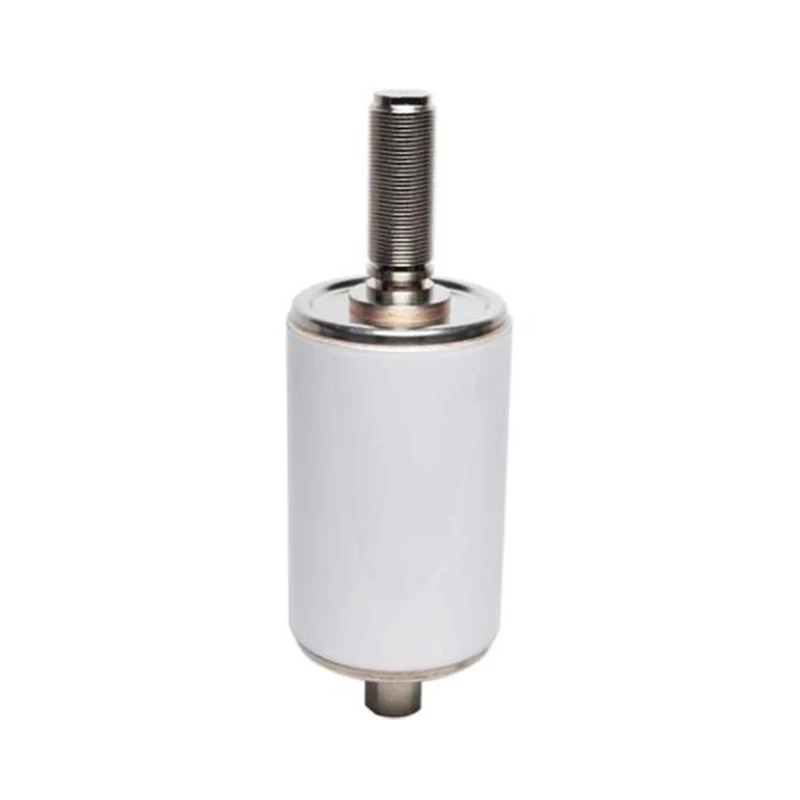

Model: TD313D, TD314A, TD314B, TD314D, TD315B

المنتج الأساسي لشركة Sunway Hanguang (شركة مصنعة محترفة)، وهو قاطع الفراغ 11 كيلو فولت لـ VCB الخارجية، عبارة عن وحدة إطفاء قوسية مخصصة لـ VCB خارجية 11 كيلو فولت، تغطي سلسلة VITD 12/630 ومتوافقة مع أنظمة 50/60 هرتز. مع درجة فراغ تبلغ ≥1.33×10⁻³Pa، فإنه يضمن إطفاء القوس بشكل آمن وعدم إعادة الإشعال، مما يعالج نقاط الألم الرئيسية في التطبيقات الخارجية. لقد حصل على العديد من الشهادات الموثوقة وتم تركيبه في أكثر من 50000 وحدة حول العالم. كمورد موثوق به، فهو يوفر الدعم لتوزيع الطاقة الخارجية 11KV في الصين والعالم.

إرسال استفسار

وصف المنتج

تم تصميم قاطع الفراغ 11KV لـ VCB الخارجي خصيصًا بواسطة Sunway Hanguang لـ VCBs الخارجية، مع الاستفادة من مصنع آلي و15 براءة اختراع أساسية للتحكم الصارم في مستويات الفراغ وحل مشكلات العزل الضعيف والشيخوخة السهلة والصيانة المعقدة المرتبطة بالمنتجات التقليدية تمامًا.

لقد حصل هذا المنتج على العديد من الشهادات الدولية والمحلية ومعترف به من قبل شركات معروفة مثل ABB. لقد أثبت موثوقيته في البيئات الخارجية القاسية وهو الخيار المفضل لـ VCBs الخارجية بقدرة 11 كيلو فولت في جميع أنحاء العالم.

مواصفات المنتج

التقييمات الكهربائية (3 مراحل) على أساس متماثل
رقم الموديل	فيتد 12/630-16د	فيتد 12/630-20أ	فيتد 12/630-20ب	فيتد 12/630-20د	فيتد12/630-25ب
التردد المقدر	50/60 هرتز
الحد الأقصى المقدر للخط إلى خط الجهد	12 كيلو فولت، ج.م.س
تردد الطاقة المقدر تحمل الجهد: الهواء	42 كيلو فولت، ج.م.س
الجهد الكهربي لتحمل النبض: الهواء	95 كيلو فولت، الذروة
تصنيف التيار العادي	630 أ
تصنيف تيار الدائرة القصيرة (أساس متماثل ثلاثي الطور)	16 كيلو أمبير، ج.م.س	20 كيلو أمبير، ج.م.س
النسبة المئوية لمكونات التيار المستمر لتيار الكسر المقنن	0.5
تصنيف ماس كهربائى صنع الحالي	40 كيلو أمبير، الذروة
المدة المقدرة للوقت القصير الحالي	4s
تصنيف قصير الوقت الصمود الحالي	16 كيلو أمبير، ج.م.س	20 كيلو أمبير، ج.م.س
تصنيف الذروة الصمود الحالي	40 كيلو أمبير، ج.م.س	50 كيلو أمبير، ج.م.س
الحد الأقصى لمقاومة الاتصال عند الحد الأدنى من قوة الإغلاق	20 ميكرو أوم
تصنيف كسر التيار من بنك مكثف واحد	630A، ج.م.س
تصنيف كسر التيار من بنك مكثف العودة إلى الخلف	400A، ج.م.س
تسلسل التشغيل المقدر	س-0.3s-co-180s-co
البيانات الميكانيكية
وزن المقاطعة (تقريبًا)	1.53 كجم	2.09 كجم	1.73 كجم	2.48 كجم	1.73 كجم
وزن الجزء المتحرك (تقريبًا)	0.49 كجم	0.49 كجم	0.49 كجم	0.67 كجم	0.49 كجم
قوة الإغلاق بسبب الخوار والغلاف الجوي	80 ± 40 ن
القوة المطلوبة لإبقاء جهات الاتصال مفتوحة عند السكتة الدماغية الكاملة	120 ± 50 نيوتن
المتطلبات الميكانيكية (المرجع VCB)
السكتة الدماغية الاتصال	9±1 ملم
سرعة الفتح (متوسط 75 فجوة اتصال)	1.1 ± 0.2 م / ثانية
الحد الأقصى للتجاوز أثناء الافتتاح	2 ملم
الحد الأقصى للارتداد أثناء الافتتاح	2 ملم
سرعة الإغلاق (متوسط فجوة الاتصال الأخيرة بنسبة 30%)	0.6 ± 0.2 م / ثانية
الحد الأقصى لمدة ارتداد الاتصال (بحد أقصى 2 ارتداد)	≥2 مللي ثانية
تصنيف قوة الضغط الاتصال	1600 ± 200 نيوتن
الحياة (المقدرة)
الحياة الكهربائية في التيار العادي المقدر	50,000 عملية
الحياة الكهربائية في تصنيف الدائرة القصيرة الحالية	100عمليات
الحياة الميكانيكية	50,000 عملية
الاتصال الحد من التآكل	3 ملم
مدة الصلاحية	20 سنة
يفي أو يتجاوز متطلبات التحمل الكهربائي للفئة E2 لواجب الإغلاق التلقائي وفقًا للمواصفة IEC 62271-200 وJB 8738-2008.
الخصائص المقدرة التي سيتم تقديمها عند الطلب

ميزات المنتج ومزاياه

تم تحسين القاطع الفراغي 11 كيلو فولت لـ VCB الخارجي للبيئات الخارجية القاسية، مما يوفر مزايا رائعة: تضمن وصلات سبائك Cu-Cr إطفاء القوس المستقر، وتوفر المنفاخ المستورد إحكامًا موثوقًا (معدل التسرب السنوي <0.5%)، وعمر 50000 دورة لا يتطلب أي صيانة؛ يوفر الغلاف المركب حماية IP65، ومناسبًا لنطاقات درجات الحرارة الواسعة والارتفاعات العالية، مع مقاومة ممتازة للطقس؛ تضمن مراقبة الجودة الصارمة والتصميم المعياري سهولة التركيب وخدمة ما بعد البيع في الوقت المناسب.

سيناريوهات تطبيق المنتج

يعتبر قاطع الفراغ 11KV لـ VCB الخارجي مناسبًا لجميع سيناريوهات توزيع الطاقة الخارجية 11KV، ويستخدم على نطاق واسع في شبكات الطاقة الحضرية والريفية، ومحطات طاقة الرياح والطاقة الشمسية، والمجمعات الصناعية، والنقل بالسكك الحديدية، وأنظمة تخزين الطاقة. لا يحتوي المنتج على انبعاثات SF₆، ويتوافق مع اللوائح البيئية، ويوفر دعمًا موثوقًا للشبكات الذكية العالمية بقدرة 11 كيلو فولت.

الأسئلة المتداولة

1. خدمات التخصيص: تدعم التخصيص القياسي الدولي والمحلي، وتوفر خدمات OEM/ODM، ويتم شحن النماذج التقليدية في غضون 7 أيام، متوافقة مع معدات VCB السائدة.

2. ضمان الجودة: يتم اختيار المكونات الأساسية بعناية، ويتم تنفيذ مراقبة الجودة الآلية في المصنع، ويمكن تتبع المنتجات عبر رمز الاستجابة السريعة.

3. الضمان وخدمة ما بعد البيع: ضمان محدود لمدة 10 سنوات، مع نقاط خدمة عالمية توفر دعمًا فنيًا ودعمًا للصيانة على مدار الساعة طوال أيام الأسبوع.

4. ملاحظات التثبيت: التعبئة والتغليف مقاومة للرطوبة ومقاومة للتأثير. التثبيت مناسب للبيئات الخارجية. يوصى بإكمال اختبارات الجهد والميكانيكية بعد التثبيت.
