قاطع فراغ 36KV لـ VCB في الهواء الطلق

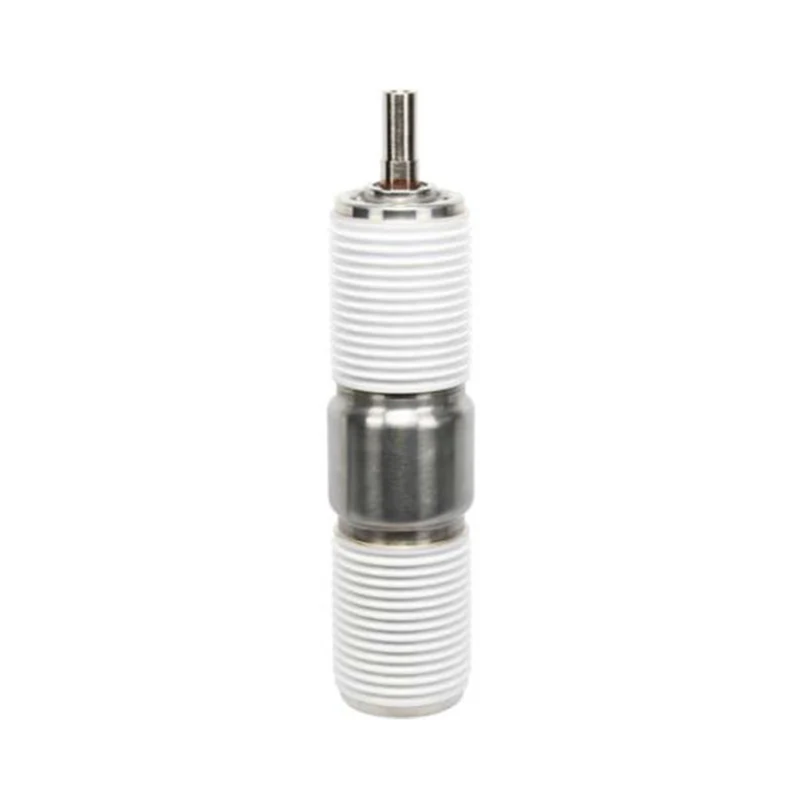

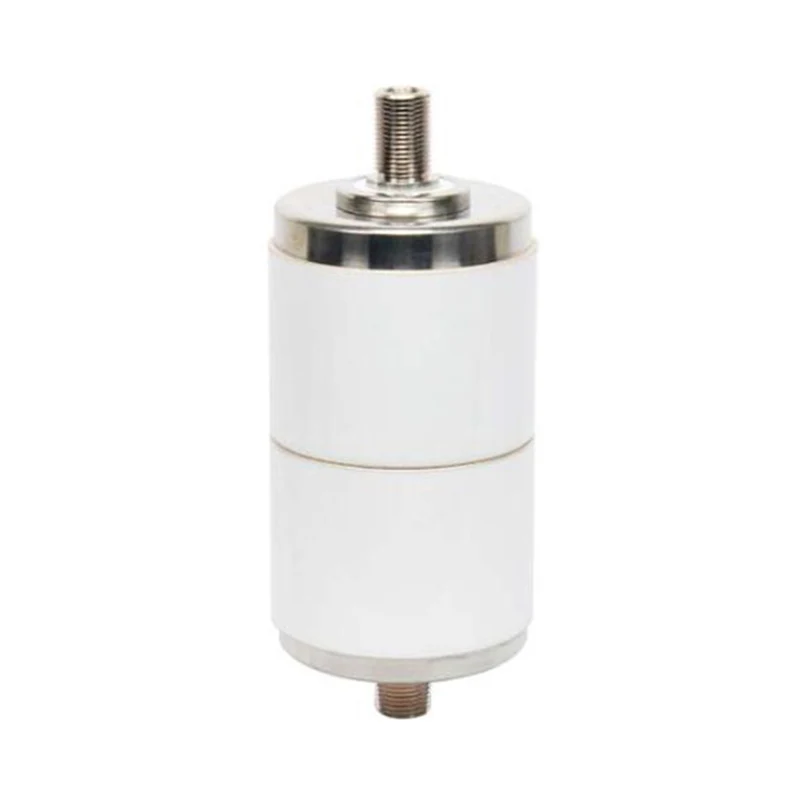

Model: TD524A, TD524H

قاطع الفراغ Sunway Hanguang 36KV للأماكن الخارجية VCB هو وحدة إطفاء القوس الأساسية لقواطع الدائرة الفراغية الخارجية (VCB)، مع الموديلات الأساسية VITD 36/1250-20A وVITD 36/1250-20H. إنها مناسبة لأنظمة التيار المتردد 50/60 هرتز، مع درجة فراغ تبلغ ≥1.33×10⁻³Pa، مما يحقق إطفاء القوس الآمن وعدم إعادة الإشعال.

إرسال استفسار

وصف المنتج

يعد قاطع الفراغ 36KV لـ VCB الخارجي مكونًا أساسيًا تم تطويره بواسطة Sunway Hanguang خصيصًا لـ VCBs الخارجية، ويلعب دورًا حاسمًا في إطفاء القوس لتبديل الدوائر وحماية الأخطاء، وهو مناسب لمختلف ظروف توزيع الطاقة الخارجية المعقدة 36KV. باعتبارها شركة مصنعة محترفة تتمتع بأكثر من خمسين عامًا من الخبرة في المجال الكهربائي، تعالج Sunway Hanguang نقاط الألم في الظروف الخارجية بقدرة 36KV، بالاعتماد على خطوط إنتاج متقدمة وأكثر من 20 براءة اختراع أساسية. لقد اجتازت العديد من الاختبارات الدولية والمحلية، مع أكثر من 80000 وحدة تم تركيبها على مستوى العالم، وتخدم أكثر من 40 دولة، لتصبح موردًا موثوقًا به في هذا المجال. تقع الشركة في الصين ولديها مصنع محترف حديث. لقد أدخلت معدات متقدمة من ألمانيا واليابان لبناء خطوط إنتاج آلية، وحصلت على شهادات نظام متعددة واختبارات موثوقة. وهي معترف بها من قبل ABB وSiemens وشركة State Grid في الصين، وتتمتع بخبرة تطبيقية ناضجة في البيئات الخارجية القاسية.

معلمات المنتج

التصنيفات الكهربائية (3 مراحل) على أساس متماثل
رقم الموديل	فيتد 36/1250-20أ	فيتد 36/1250-20هـ
التردد المقدر	50/60 هرتز
الجهد المقنن	36/40.5 كيلو فولت، ج.م.س
تردد الطاقة المقدر لوقت قصير يتحمل الجهد (1 دقيقة)	70/95 كيلو فولت، ج.م.س
تصنيف دفعة البرق تحمل الجهد	170/185 كيلو فولت، الذروة
التصنيف الحالي	800 أ	1250 أ
مقاومة الدائرة عند أدنى قوة اتصال	≥20 ميكرو أوم
تصنيف كسر ماس كهربائى الحالي	18.4 كيلو أمبير، ج.م.س	20 كيلو أمبير، ج.م.س
تصنيفها لفترة قصيرة تحمل التيار	18.4 كيلو أمبير، ج.م.س	20 كيلو أمبير، ج.م.س
المدة المقدرة للدائرة القصيرة	4s
الذروة المقدرة تحمل التيار	46 كيلو أمبير، ج.م.س	50 كيلو أمبير، ج.م.س
تصنيف ماس كهربائى صنع الحالي	46 كيلو أمبير، ج.م.س	50 كيلو أمبير، ج.م.س
الأعلى. مكون العاصمة	0.4
تيار الكسر المقنن لبنك مكثف واحد	630A، ج.م.س
تيار الكسر المقنن لبنك مكثف متتالي	400A، ج.م.س
تسلسل التشغيل المقدر	O-0.3(0.5)s-CO-180s-CO
البيانات الميكانيكية
وزن المقاطعة (تقريبًا)	4.08 كجم	7.06 كجم
وزن الأجزاء المتحركة	2.1 كجم	3.1 كجم
قوة الإغلاق بسبب رفع الصوت عاليا والغلاف الجوي	170 ± 40 نيوتن
4. القوة المطلوبة لإبقاء الاتصالات مفتوحة بأقصى سرعة	320 ± 50 ن
المتطلبات الميكانيكية (المرجع VCB)
التخليص بين جهات الاتصال المفتوحة	15 ± 1 ملم	18 ± 2 مم
متوسط سرعة الفتح (متوسط أول 75% من فجوة الاتصال)	1.5 ± 0.3 م / ثانية	1.6 ± 0.3 م / ثانية
متوسط سرعة الإغلاق (متوسط آخر 30% من فجوة الاتصال)	1.1 ± 0.2 م / ثانية	1.3 ± 0.2 م / ثانية
تم تصنيف القوة النهائية للاتصال الخارجي المضافة	2000 ± 200 نيوتن
مدة ارتداد الاتصال عند عملية الإغلاق	≥2 مللي ثانية
إغلاق وفتح عدم التزامن لجهات الاتصال ثلاثية المراحل	≥2 مللي ثانية
الحد الأقصى للارتداد أثناء الافتتاح	≥2 مم
حياة
الحياة الكهربائية في التيار العادي المقدر	20,000 عملية
الحياة الكهربائية في تصنيف الدائرة القصيرة الحالية	50عمليات
الحياة الميكانيكية	30,000 عملية
الاتصال الحد من التآكل	3 ملم
مدة الصلاحية	20 سنة
يفي أو يتجاوز متطلبات التحمل الكهربائي للفئة E2 لواجب الإغلاق التلقائي وفقًا للمواصفة IEC 62271-200 وJB 8738-2008.
الخصائص المقدرة التي سيتم تقديمها عند الطلب

ميزات المنتج ومزاياه

1. إطفاء القوس ممتاز، آمن وموثوق

يستخدم قاطع الفراغ 36KV لـ VCB الخارجي وصلات على شكل كوب من سبيكة Cu-Cr عالية النقاء، مع قيمة انقطاع حالية تبلغ <3A، ومقاومة اللحام، وجهد القوس المنخفض، مما يؤدي بشكل فعال إلى قمع الجهد الزائد أثناء التشغيل وحماية عزل الخط والمعدات.

2. ختم ممتاز، أداء قوي لا يحتاج إلى صيانة

مجهزة بمنفاخ مستورد من الفولاذ المقاوم للصدأ 316L، يتحكم جهاز كشف التسرب بمطياف كتلة الهيليوم بشكل صارم في الختم، مع معدل تسرب سنوي <0.5%، وعمر ميكانيكي يبلغ 30000 دورة، وعمر كهربائي يصل إلى 20000 دورة، مما يحقق تشغيلًا طويل الأمد بدون صيانة ويقلل إجمالي تكاليف دورة الحياة.

3. القدرة على التكيف البيئي والمتانة القصوى

يوفر غلاف المادة المركبة عزلًا ممتازًا، ويلبي تردد الطاقة ومعايير الجهد النبضي البرقي. يمكنه تحمل نطاق واسع من درجات الحرارة من -45 درجة مئوية إلى +85 درجة مئوية وارتفاعات تصل إلى 4000 متر، مع تصنيف حماية IP65، والتعامل بسهولة مع مختلف البيئات الخارجية القاسية.

4. جودة يمكن التحكم فيها وخدمة ما بعد البيع فعالة

يخضع كل منتج لفحص كامل قبل مغادرة المصنع ويتميز بإمكانية تتبع رمز الاستجابة السريعة. التصميم المعياري يسهل الاستبدال، وتتوفر المراقبة الذكية كخيار. يقدم 15 مركزًا تقنيًا عالميًا دعمًا لما بعد البيع على مدار الساعة طوال أيام الأسبوع.

سيناريوهات تطبيق المنتج

يتم استخدام قاطع الفراغ 36KV للـ VCB الخارجي على نطاق واسع في المحطات الفرعية ذات الجهد العالي 36KV، ومحطات طاقة الرياح والطاقة الشمسية، وتوزيع الطاقة في المناطق الصناعية، وغيرها من المجالات. إنها مناسبة للنقل بالسكك الحديدية وأنظمة تخزين الطاقة ومشاريع EPC الخارجية، بدون انبعاثات SF₆، بما يتوافق مع اللوائح البيئية.
