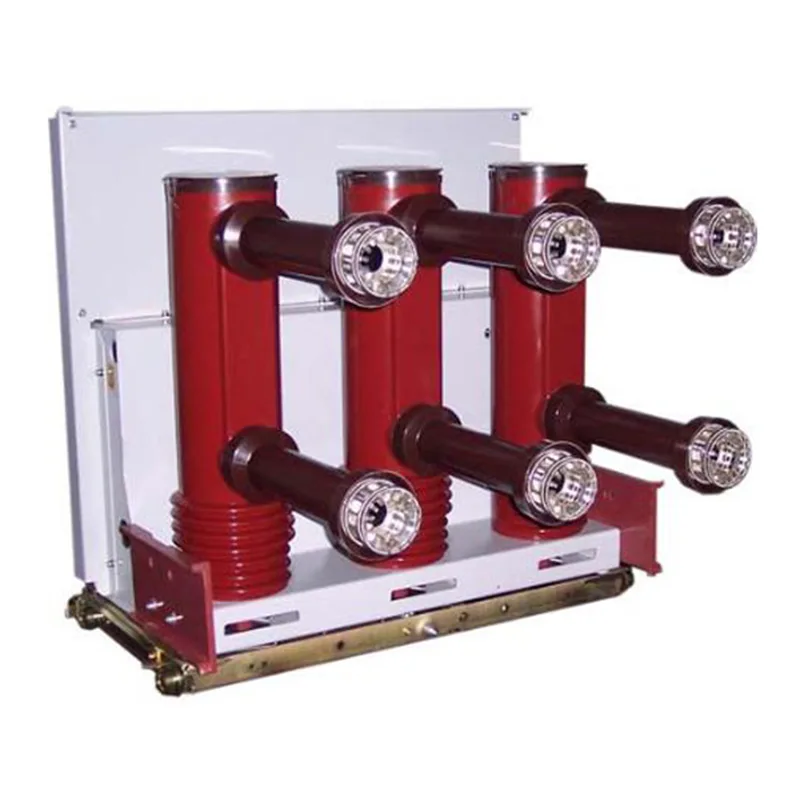

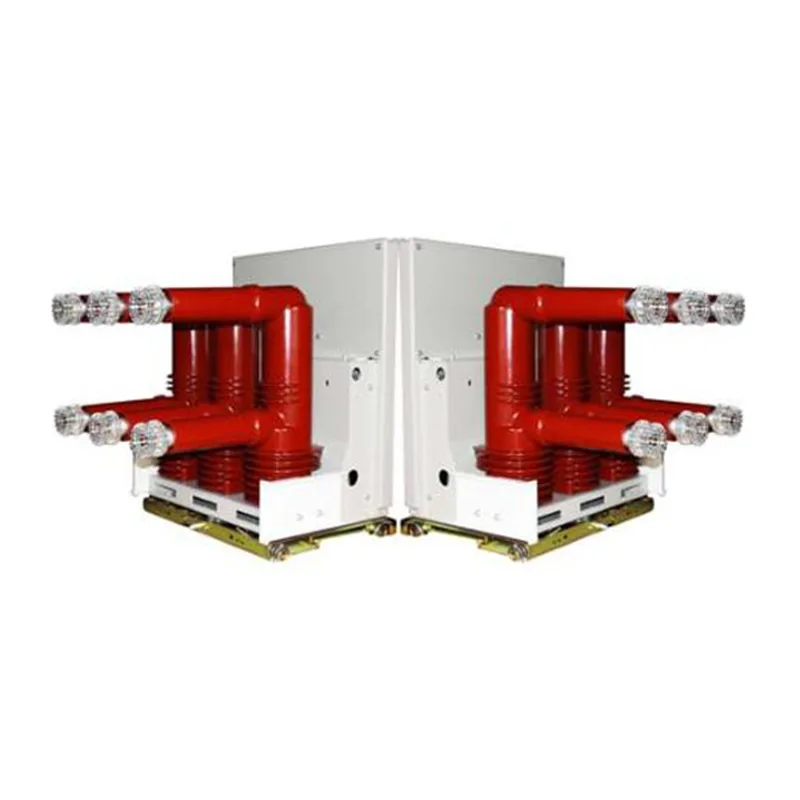

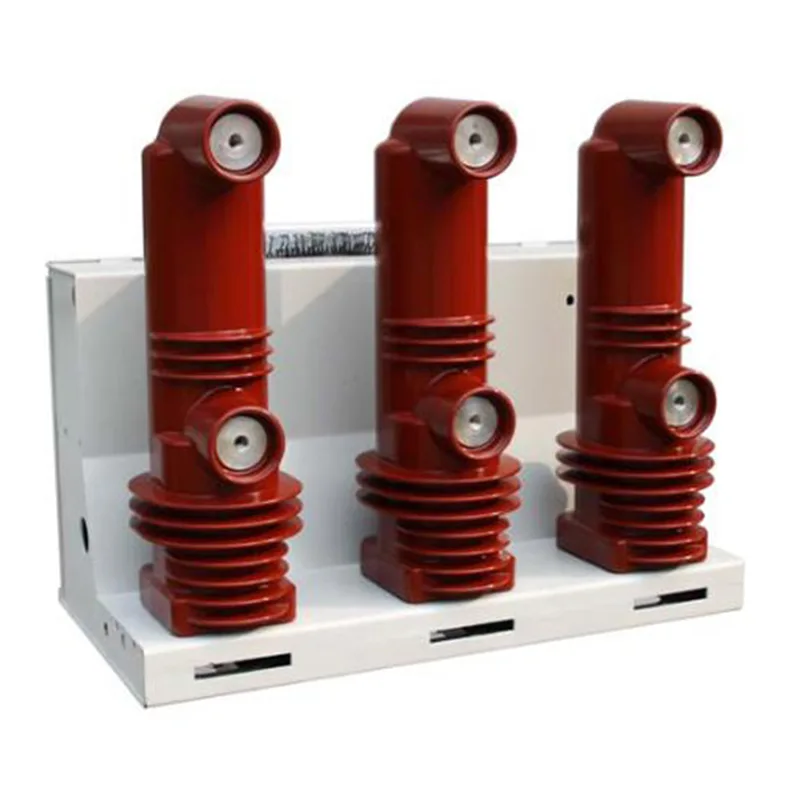

قواطع دوائر فراغ 24KV

يركز قاطع الدائرة الفراغية Sunway Hanguang 24KV على التحكم في الحمل، وحماية الدائرة القصيرة، والانقطاع السريع للأخطاء في دوائر توزيع الطاقة. تم تطويره بواسطة شركة معدات كهربائية عالية الجهد عالية التقنية تم تأسيسها في عام 1968، وهو يدمج أكثر من خمسين عامًا من الخبرة في مجال تكنولوجيا القطع الفراغي، ويستخدم تكنولوجيا الختم الرائدة عالميًا ومراقبة جودة العملية الكاملة، ويلتزم بشكل صارم بالعديد من المعايير الدولية والمحلية.

يتوافق قاطع الدائرة الكهربائية Sunway Hanguang 24KV مع مجموعة المفاتيح الكهربائية مثل GZS1، ويمكن دمجه مع علامات تجارية مثل ABB وSiemens. ويستخدم على نطاق واسع في صناعات الطاقة والطاقة الجديدة والبتروكيماويات. يتم تصديره حاليًا إلى العديد من المناطق في جميع أنحاء العالم، مع متوسط ​​نمو سنوي للصادرات يتجاوز 10% في العقد الماضي، وقاعدة تركيب تراكمية تزيد عن 300000 وحدة، وهو منتج أساسي جدير بالثقة من مورد معدات توزيع الطاقة ذات الجهد العالي.

ميزات المنتج الأساسية

1. التكنولوجيا الأساسية الرائدة وأداء إطفاء القوس المستقر

تم تجهيز قاطع الدائرة الفراغية 24KV بقاطع فراغ ملامس عالي النقاء من النحاس والكروم تم تطويره بشكل مستقل، وذلك باستخدام عملية إغلاق لمرة واحدة لتقليل معدل التسرب، واستخدام كشف التسرب بمطياف كتلة الهيليوم للتخلص من المشكلات المحتملة. درجة الفراغ ≥ 1.33 × 10⁻³ Pa، قيمة انقطاع التيار < 3A، انقطاع بدون قوس يمنع الجهد الزائد، ويمكنه تنفيذ 30 دورة انقطاع كاملة السعة مع أكثر من 15 عامًا من التشغيل الخالي من المشاكل.

2. هيكل عزل قوي، قدرة قوية على التكيف البيئي

توفر الأعمدة المغلفة المقولبة المدمجة بعملية APG أداءً عزلًا ممتازًا، مع جهد كهربائي لتحمل تردد الطاقة يبلغ 65 كيلو فولت/1 دقيقة وجهد كهربائي لتحمل نبضات البرق يبلغ 125 كيلو فولت، وهو مناسب لبيئات التلوث من الدرجة الرابعة. النموذج القياسي مناسب لدرجات الحرارة من -10 درجة مئوية إلى +40 درجة مئوية والارتفاعات ≥1000 متر، في حين أن النموذج المخصص يمكن أن يغطي -45 درجة مئوية إلى +85 درجة مئوية وارتفاعات تصل إلى 4000 متر، وهو مقاوم لرذاذ الملح العالي وبيئات الغبار العالية.

3. آلية تشغيل موثوقة ومناسبة للعمليات المتكررة

تدعم آلية تشغيل تخزين الطاقة الزنبركية التشغيل الكهربائي واليدوي للطوارئ AC/DC، مع وقت إغلاق <75 مللي ثانية ووقت فتح <65 مللي ثانية. إنه يتميز بوظائف أمان متعددة وعمر ميكانيكي يبلغ ≥20,000 دورة، مما يجعله مناسبًا لسيناريوهات التشغيل المتكررة مثل محطات الطاقة. وقد تم التحقق من استقرارها صناعيا.

4. قابلية التوسع الذكية القوية، وتكاليف التشغيل والصيانة التي يمكن التحكم فيها

تتوفر وحدات مراقبة ذكية اختيارية، تدعم بروتوكولات الاتصال السائدة للاتصال بمنصات SCADA. يحقق الهيكل المغلق بالكامل 30 عامًا من التشغيل بدون صيانة، مما يقلل من تكاليف التشغيل والصيانة بنسبة تزيد عن 80%. يسهل التصميم المعياري الاستبدال السريع في الموقع دون الحاجة إلى أدوات متخصصة.

5. مراقبة الجودة الصارمة والتي يمكن تتبعها، والامتثال البيئي

يخضع لـ 20 عملية تفتيش شاملة للمصنع وينشئ أرشيفات إلكترونية يمكن تتبعها. إنه خالي من الزيت وخالي من SF6، ويتوافق مع المعايير البيئية ومعايير ISO9001-2008، مع شهادات دولية اختيارية. تضمن مراقبة الجودة الصارمة طوال عملية المصنع بأكملها جودة المنتج.

6. تأييد قوي للعلامة التجارية، وضمان الخدمة الشاملة

يدعم فريق البحث والتطوير المحترف المكون من 16 شخصًا التكرار التكنولوجي، ويتم اختيار المكونات الأساسية وفحصها بعناية. توفر مراكز الدعم الفني العالمية خدمات التخصيص قبل البيع، والفحص أثناء البيع، وخدمة ما بعد البيع على مدار 24 ساعة، مع ضمان محدود لمدة 10 سنوات واستجابة فعالة.

معلمات المنتج

الأسئلة المتداولة

1. ما هي أنواع المفاتيح الكهربائية التي يمكن للمنتج أن يتكيف معها، وهل يمكن أن يحل محل معدات العلامة التجارية المستوردة؟

الإجابة: إنه متوافق مع نوع GZS1 ومجموعة المفاتيح الكهربائية المكافئة من ABB، وSiemens، وما إلى ذلك. وتسمح الأبعاد والواجهات القياسية بالاستبدال المباشر للمعدات المستوردة دون تعديل خزانة المفاتيح الكهربائية. لقد حققت بالفعل استبدالًا ناجحًا للمنتجات المستوردة في الخارج.

2. كيف يضمن المنتج التشغيل المستقر في البيئات ذات رذاذ الملح العالي والبيئات المرتفعة؟

الإجابة: يقاوم عمود القطب المغلق بالكامل APG رذاذ الملح والتكثيف. يتميز النموذج المخصص للارتفاعات العالية بعزل معزز ومكونات إغلاق خاصة، مما يسمح بالتشغيل المستقر على ارتفاعات تصل إلى 4000 متر، كما تم التحقق من ذلك من خلال اختبارات سيناريو محددة.

3. ما هو نطاق ضمان المنتج ووقت الاستجابة بعد البيع؟

الإجابة: يتم توفير ضمان محدود لمدة 10 سنوات، مع إصلاح أو استبدال مجاني لمشاكل الجودة. تم إنشاء مراكز خدمة عالمية توفر استجابة في الموقع على مدار 24 ساعة في المجالات الأساسية محليًا واستجابة على مدار 72 ساعة في الخارج، بما في ذلك التشخيص والتدريب عن بُعد.

4. هل يدعم المنتج المتطلبات المخصصة، وما هي فترة التخصيص؟

الإجابة: يتم دعم تخصيص درجة الحرارة والرطوبة والارتفاع والوحدات الذكية. فترة التخصيص للمكونات الأساسية هي 25-30 يومًا. يتم إنتاج النماذج المخصصة العادية في وقت واحد مع النماذج القياسية لضمان كفاءة التسليم.

5. ما هي الاحتياطات التي ينبغي اتخاذها أثناء التشغيل والصيانة اليومية، وهل مطلوب موظفين محترفين؟

الإجابة: مع التصميم الذي لا يحتاج إلى صيانة، فإن الصيانة اليومية تتطلب فقط تنظيف الخزانة والتحقق من إحكام الأطراف؛ ليست هناك حاجة إلى موظفين محترفين. يوصى بفحص مستوى الفراغ ومعايرة الخصائص الميكانيكية كل 5 سنوات؛ الخدمة في الموقع متاحة.

6. ما هو العمر الافتراضي للمكونات الأساسية للمنتج، وهل الاستبدال مناسب؟

الإجابة: يبلغ عمر قاطع الفراغ 30 عامًا، ولآلية التشغيل عمر ميكانيكي يبلغ ≥20,000 دورة. بفضل التصميم المعياري والأدوات والتعليمات المخصصة، يمكن للموظفين استبدال المكونات بعد تدريب بسيط، ويمكن لشخص واحد إكمال الصيانة في غضون نصف يوم.
