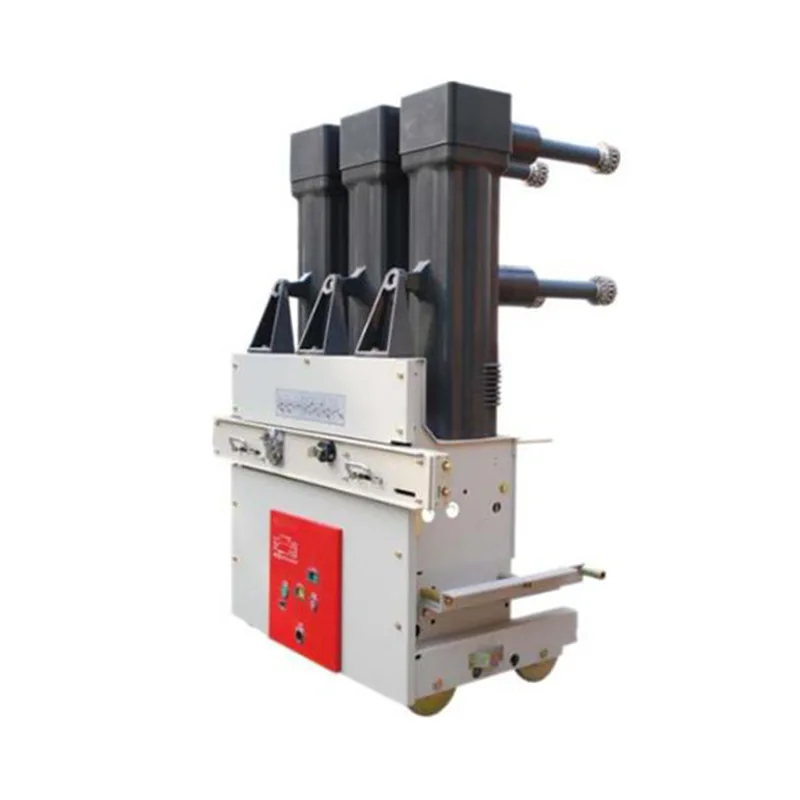

قاطع دائرة فراغ 40.5 كيلو فولت

تم تصميم قاطع الدائرة الكهربائية Sunway Hanguang 40.5KV خصيصًا لأنظمة الجهد المتوسط ​​50/60 هرتز، ويغطي نماذج مثل VCB 40.5/1250-25، 1600-31.5، و2000-40. إنها معدات داخلية أساسية لشبكات توزيع الطاقة 35kV/40.5kV. إنها تعتمد تصميمًا من النوع المنفصل، مع قاطع الفراغ المدمج في الجزء العلوي وآلية التشغيل الزنبركية في الجزء السفلي. إنه يشتمل على تقنية إطفاء القوس عالي الفراغ وعملية APG من راتنجات الإيبوكسي للأعمدة الصلبة المختومة. بالاستفادة من أكثر من خمسين عامًا من الخبرة منذ تأسيسها في عام 1968، فإنها تدمج عملية الختم لمرة واحدة ومراقبة جودة السلسلة الكاملة، بما يتوافق مع المعايير الدولية والصناعية مثل IEC 60947-2. وهو متوافق بشكل مباشر مع المفاتيح الكهربائية السائدة من العلامات التجارية مثل ABB، وSiemens، وSchneider.

يتم تصدير قاطع الدائرة الكهربائية 40.5KV إلى أوروبا والأمريكتين والشرق الأوسط وجنوب شرق آسيا. وقد نمت الصادرات بنسبة تزيد عن 10% سنويًا في العقد الماضي، وتعمل بشكل مستقر في أكثر من 600 مشروع حول العالم. بفضل موثوقيتها العالية، وقدرتها على التكيف البيئي القوية، والخدمة الشاملة، فقد أصبحت من المعدات الأساسية في قطاعات الطاقة، والطاقة الجديدة، والبتروكيماويات، والنقل بالسكك الحديدية. باعتبارنا مؤسسة ذات تقنية عالية متخصصة في المعدات الكهربائية ذات الجهد العالي لأكثر من خمسين عامًا في الصين، فإننا موردون ومصنعون محترفون بقدرات سلسلة صناعية كاملة. يدمج مصنعنا الخاص العمليات الرائدة عالميًا ومراقبة الجودة الصارمة. تتوافق منتجاتنا مع العديد من المعايير الدولية والصناعية، وتتوافق مع أنواع المفاتيح الكهربائية المستوردة السائدة، ويتم تصديرها عالميًا، مع تركيب أكثر من 350,000 وحدة. إنها المعدات المفضلة في العديد من المجالات.

ميزات المنتج الأساسية

1. التكنولوجيا الأساسية الرائدة وأداء إطفاء القوس المستقر

مُجهز بقاطع فراغ ملامس للمجال المغناطيسي الطولي Cu-Cr عالي النقاء، مع مكونات أساسية مستوردة ومحلية اختيارية؛ يستخدم عملية إغلاق لمرة واحدة بدلاً من اللحام التقليدي، ويخضع للكشف عن تسرب كتلة الهيليوم، مما يقلل بشكل كبير من معدل التسرب. درجة الفراغ ≥1.33×10⁻³Pa، قيمة القطع <3A، تحقيق انقطاع بدون قوس، 30 دورة انقطاع كاملة السعة، أكثر من 15 عامًا من التشغيل الخالي من المشاكل في الميدان، مع متوسط ​​عمر خالٍ من المشاكل يزيد عن 30 عامًا.

2. التصميم الهيكلي المعقول، أداء العزل الممتاز

يسهل هيكل الانقسام العلوي والسفلي التصحيح والصيانة. يتم تشكيل القطب الصلب المختوم في قطعة واحدة باستخدام عملية APG، إلى جانب هيكل معادلة الجهد المدمج، مما يحقق تردد طاقة يتحمل الجهد 95 كيلو فولت / 1 دقيقة وقوة تحمل نبض البرق 185 كيلو فولت. لقد اجتاز العديد من الاختبارات البيئية، وهو مناسب لمستوى التلوث IV، ويمكن أن يعمل بثبات في البيئات من -45 درجة مئوية إلى +85 درجة مئوية، وعلى ارتفاعات أقل من أو يساوي 4000 متر، وفي بيئات ذات رطوبة عالية. إنه يلبي مقاومة التداخل الكهرومغناطيسي من الفئة 4 EMC.

3. آلية تشغيل موثوقة ومناسبة للعمليات المتكررة

تم تجهيز قاطع الدائرة الفراغية 40.5KV بآلية تشغيل لتخزين الطاقة الزنبركية، وتصميم محرك لولبي، ودعم تشغيل التيار المتردد/التيار المستمر الكهربائي واليدوي في حالات الطوارئ، مع وقت إغلاق <75 مللي ثانية ووقت فتح <65 مللي ثانية، ووظائف أمان متعددة. العمر الميكانيكي ≥20,000 دورة، لا يحتاج إلى صيانة خلال 10,000 عملية، ومناسب لسيناريوهات التشغيل المتكررة مثل محطات توليد الطاقة والمحطات الفرعية.

4. الذكاء القوي وقابلية التوسع، وتكاليف التشغيل والصيانة التي يمكن التحكم فيها

تتوفر وحدات مراقبة ذكية اختيارية، تدعم بروتوكولات الاتصال السائدة، وتتكامل بسلاسة مع منصة التشغيل والصيانة. يحقق الهيكل المغلق بالكامل 30 عامًا من التشغيل بدون صيانة، مما يقلل من تكاليف التشغيل والصيانة بنسبة تزيد عن 80%. يسهل التصميم المعياري الفحص والاستبدال السريع في الموقع.

5. مراقبة الجودة الصارمة والتي يمكن تتبعها، والامتثال البيئي

استنادًا إلى مجموعة كاملة من معدات الاختبار المتقدمة، يخضع كل منتج لـ 20 فحصًا في المصنع، مما يؤدي إلى إنشاء ملف إلكتروني فريد يمكن تتبعه. لا توجد انبعاثات نفطية أو SF6، وتتوافق مع معايير نظام إدارة البيئة والجودة، مع توفر شهادات دولية متعددة، ومناسبة لمتطلبات شبكة الطاقة العالمية.

6. قوة الشركة وضمان الخدمة الشاملة

لدينا فريق بحث وتطوير محترف، ونقوم باختيار المكونات الأساسية بدقة، وننتج ونبيع 350,000 قاطع تفريغ سنويًا. لدينا 80 مركزًا للدعم الفني في جميع أنحاء العالم، نقدم خدمة دورة كاملة وضمانًا محدودًا لمدة 10 سنوات. نحن نقدم استجابة على مدار 24 ساعة في الموقع في المجالات الأساسية محليًا واستجابة على مدار 72 ساعة على المستوى الدولي.

معلمات المنتج

الأسئلة المتداولة

1. ما هي أنواع المفاتيح الكهربائية المتوافقة مع هذا المنتج، وهل يمكنها استبدال المعدات المستوردة؟

يتوافق قاطع الدائرة الكهربائية بقدرة 40.5 كيلو فولت مع أنواع المفاتيح الكهربائية السائدة مثل المفاتيح الكهربائية المغلفة بالمعدن، والوحدات الرئيسية الحلقية، ونظام المعلومات الجغرافية. وهو متوافق مع المفاتيح الكهربائية ذات نفس مستوى الجهد من العلامات التجارية مثل ABB وSiemens. تسمح الأبعاد والواجهات القياسية بالاستبدال المباشر دون تعديل مجموعة المفاتيح الكهربائية، وقد نجحت بالفعل في استبدال المعدات المستوردة في الخارج.

2. كيف يتم ضمان الاستقرار التشغيلي في البيئات القاسية؟

بفضل عملية التعتيق الخاصة بنا، وقاطع التفريغ المُحسّن، وعمود APG المغلق بالكامل، يمكنه مقاومة التآكل الناتج عن رذاذ الملح والتكثيف. يتميز الإصدار عالي الارتفاع بعزل وختم محسّن، ومناسب للبيئات التي يصل ارتفاعها إلى 4000 متر، وتم التحقق من أدائها من خلال الاختبارات المتخصصة.

3. ما هي تغطية الضمان ووقت الاستجابة بعد البيع؟

نحن نقدم ضمانًا محدودًا لمدة 10 سنوات. تعتبر حالات الفشل التي لم يتسبب فيها الإنسان خلال فترة الضمان مؤهلة للإصلاح أو الاستبدال مجانًا. بدعم من 80 مركزًا تقنيًا في جميع أنحاء العالم، نقدم استجابة في الموقع على مدار 24 ساعة في المجالات الأساسية محليًا واستجابة على مدار 72 ساعة على المستوى الدولي، بالإضافة إلى خدمة عن بعد على مدار 24 ساعة على مدار الساعة.

4. هل تدعم التخصيص؟ ما هي دورات التخصيص والتسليم؟

نحن ندعم تخصيص ظروف العمل والوحدات الذكية والمكونات الأساسية. تتراوح دورة التخصيص للمكونات الأساسية من 25 إلى 30 يومًا. يتم إنتاج النماذج المخصصة العادية في وقت واحد مع النماذج القياسية، ويتم تسليم النماذج العادية في غضون 20 يومًا.

5. ما الذي يجب ملاحظته أثناء الصيانة اليومية، وهل مطلوب موظفين محترفين؟

لا تتطلب آلية الزنبرك أي صيانة خلال 10000 عملية. تتطلب الصيانة اليومية فقط تنظيف الخزانة، والتحقق من ربط الأطراف، والتحقق من حالة تخزين الطاقة؛ ليست هناك حاجة إلى موظفين محترفين. نوصي بفحص مستوى الفراغ ومعايرة الخصائص الميكانيكية كل 5 سنوات، وتتوفر الخدمة في الموقع.

6. ما هو العمر الافتراضي للمكونات الأساسية، وهل الاستبدال مناسب؟

يتمتع قاطع الفراغ بعمر افتراضي يصل إلى 30 عامًا، ولآلية التشغيل عمر ميكانيكي يبلغ ≥20,000 عملية. المكونات الأساسية هي وحدات في التصميم، ويمكن للموظفين في الموقع استبدالها بعد تدريب بسيط. يمكن لشخص واحد إكمال الصيانة خلال نصف يوم.

7. كيف يمكنك ضمان اتساق جودة المنتجات المجمعة؟

تتم تغطية العملية برمتها من خلال مراقبة الجودة، بما في ذلك المواد الخام والإنتاج والاختبار. يخضع كل قاطع دائرة مفرغ بقدرة 40.5 كيلو فولت إلى 20 عملية فحص شاملة ويتم تخصيص رمز QR فريد لإمكانية التتبع، مما يضمن جودة متسقة عبر جميع دفعات المنتجات.
