قاطع فراغ 36KV للتبديل السريع

Model: TD555P

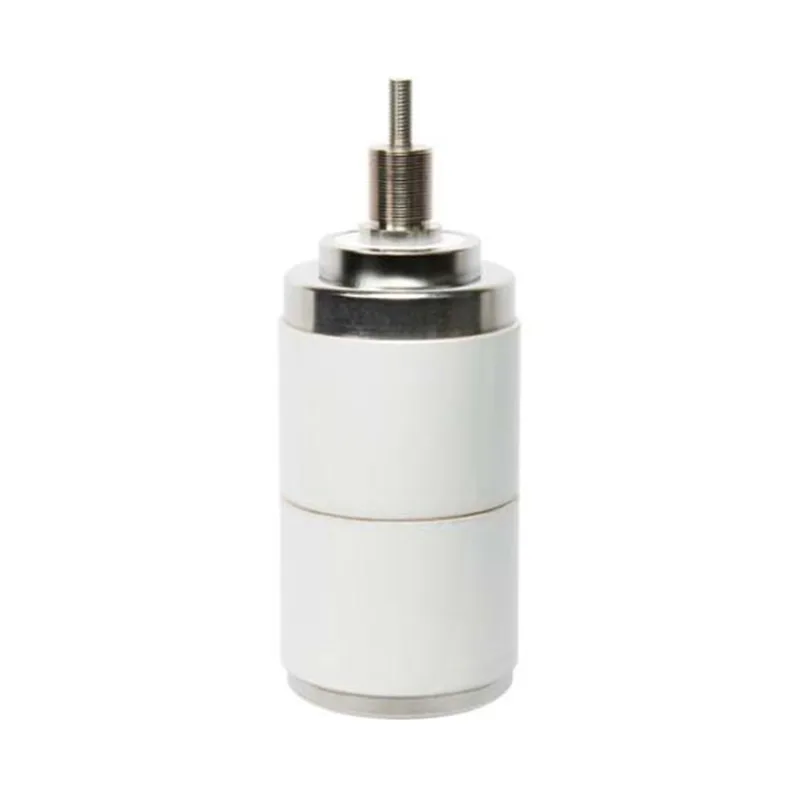

إن قاطع الفراغ Sunway Hanguang 36kV للتبديل السريع (النموذج الرئيسي VI-FS-36/2500-25) عبارة عن وحدة إطفاء قوسية أساسية مخصصة للمفاتيح السريعة 35kV وأجهزة SVG وغيرها من المعدات. من خلال الاستفادة من أكثر من خمسين عامًا من الخبرة في أبحاث وتصنيع المعدات الكهربائية المفرغة، ودمج العمليات الرائدة عالميًا ومراقبة الجودة الصارمة، فإنها تلبي ظروف التشغيل الصعبة مثل التبديل على مستوى المللي ثانية والتشغيل عالي التردد. ومع تركيب أكثر من 150 ألف وحدة، فقد أصبح الخيار المفضل للتطبيقات المتطورة، مما يدل على قوة الصين في تصنيع المكونات الأساسية للمعدات الكهربائية عالية الجهد.

إرسال استفسار

وصف المنتج

كشركة مصنعة محترفة تتمتع بأكثر من خمسين عامًا من الخبرة في الصناعة، تأسست Sunway Hanguang في عام 1968 في منطقة Xiaogan للتكنولوجيا الفائقة بمقاطعة Hubei، مع التركيز على البحث وإنتاج المعدات الكهربائية المفرغة. يحتوي قاطع الفراغ 36 كيلو فولت للتبديل السريع على جهد مقدر يبلغ 36 كيلو فولت تيار متردد، وجهد تشغيل أقصى يبلغ 40.5 كيلو فولت تيار متردد، ومتوافق مع أنظمة 50/60 هرتز، وله تيار مقدر 2500 أمبير، مع التركيز على احتياجات التشغيل الفعالة والمستقرة لمعدات 35 كيلو فولت.

يعتمد قاطع الفراغ 36 كيلو فولت للتبديل السريع العمليات الأساسية مثل الختم أحادي المرحلة، جنبًا إلى جنب مع وصلات Cu-Cr عالية النقاء ومنفاخ 316 لتر، بما يتوافق مع العديد من المعايير الدولية والصناعية. مع حجم إنتاج ومبيعات سنوي يصل إلى 350,000 وحدة، فقد كانت منذ فترة طويلة موردًا لشركات محلية ودولية معروفة، وتصدر إلى أجزاء كثيرة من العالم، مع متوسط نمو سنوي للصادرات يتجاوز 10% في العقد الماضي، مما يجعلها موردًا موثوقًا للمكونات الأساسية في مجال توزيع الطاقة ذات الجهد العالي العالمي.

ميزات المنتج الأساسية

1. ممتاز انقطاع القوس الصغير، عملية مستقرة وطويلة الأمد

يعتمد قاطع الفراغ 36 كيلو فولت للتبديل السريع تقنية الختم العالي الفراغ (درجة فراغ المصنع أفضل من 1.33×10⁻³Pa)، جنبًا إلى جنب مع اتصالات المجال المغناطيسي الطولية Cu-Cr، مع قيمة انقطاع التيار <3A، مما يحقق انقطاعًا خاليًا من القوس / القوس الصغير، مما يقلل من تآكل التلامس بنسبة 90٪. تؤدي عملية الختم أحادية المرحلة، جنبًا إلى جنب مع اكتشاف التسرب المزدوج، إلى معدل تسرب سنوي <0.5%، وعمر ميكانيكي يصل إلى 30,000 دورة، وعمر كهربائي يصل إلى 20,000 دورة، وضمان لمدة 20 عامًا، ومعدل فشل أقل من 0.006%، مما يدل على ثبات رائع.

2. استجابة عالية السرعة وأداء ممتاز عالي التردد

هيكل ميكانيكي محسّن يتكيف مع ظروف التشغيل عالية التردد، مع متوسط سرعة فتح تبلغ 1.5±0.3 م/ث وسرعة إغلاق تبلغ 1.1±0.2 م/ث. يبلغ كل من ارتداد الاتصال والتزامن ثلاثي الطور 2 مللي ثانية، وهو مناسب لتسلسلات التشغيل O-0.3(0.5)s-CO-180s-CO. يضمن منفاخ 316L المستورد جنبًا إلى جنب مع تصميم ضغط الاتصال الدقيق إجراءات فتح وإغلاق دقيقة ويمكن التحكم فيها، مما يلبي المتطلبات الأساسية للتبديل السريع.

3. هيكل عزل قوي ومقاوم للظروف القاسية

يوفر التصميم المتكامل للغلاف الخزفي والشفة المعدنية جهدًا كهربائيًا يتحمل تردد الطاقة يبلغ 70/95 كيلو فولت (1 دقيقة) وقوة تحمل نبض البرق تبلغ 170/185 كيلو فولت (قيمة الذروة). لقد اجتاز اختبارات بيئية متعددة وهو مناسب لمستوى التلوث الرابع. يمكن أن تعمل بثبات في البيئات القاسية مثل -45 درجة مئوية ~ +85 درجة مئوية، والرطوبة العالية، والارتفاعات العالية، مع مقاومة التداخل الكهرومغناطيسي من الفئة 4 EMC ومقاومة ممتازة للتآكل والصدمات.

4. عملية وصيانة مريحة ويمكن التحكم فيها، وقابلية توسعة ذكية قوية

تتوفر وحدة مراقبة ذكية اختيارية، متوافقة مع واجهات الاتصال المتعددة، ومدمجة بسلاسة في منصات التشغيل والصيانة الذكية. لا يتطلب الهيكل المغلق بالكامل صيانة متكررة، مما يقلل تكاليف الصيانة بأكثر من 80%. وهو يدعم الاستبدال السريع والصيانة الخالية من الأدوات، وهو متوافق تمامًا مع منصات التبديل السريع السائدة بقدرة 36 كيلو فولت مثل ABB وSiemens، مما يوفر توافقًا قويًا.

5. متوافقة بيئيا ومعتمدة من قبل الهيئات المختصة

تتوافق الانبعاثات الخالية من الزيت وخالية من SF6 مع المتطلبات البيئية. لقد تم اعتماده بواسطة ISO 9001:2008 والعديد من معايير الصناعة الدولية، وتم اختباره من قبل مؤسسات موثوقة مثل KEMA ومعهد أبحاث الطاقة الكهربائية الصيني. تتوفر شهادات CE وUL الدولية الاختيارية، مما يوفر ضمانًا موثوقًا للجودة.

6. مدعومة بقوة الشركة، وضمان الخدمة الشامل

بدعم من مجموعة كاملة من معدات الإنتاج والاختبار المتقدمة، تم إنشاء عملية مراقبة الجودة الكاملة. يخضع كل قاطع فراغ 36 كيلو فولت للتبديل السريع إلى 15 عملية تفتيش للمصنع وينشئ أرشيفات يمكن تتبعها. مع 80 مركزًا للدعم الفني في جميع أنحاء العالم، فإننا نقدم خدمات التخصيص قبل البيع، وفحص المصنع أثناء العملية، وخدمة ما بعد البيع على مدار 24 ساعة. تتوفر الخدمة السريعة في الموقع في المناطق الأساسية، ويتم توفير ضمان محدود لمدة 10 سنوات.

معلمات المنتج

التصنيفات الكهربائية (3 مراحل) على أساس متماثل
1. التردد المقدر	50/60 هرتز
2. الجهد المقنن	36/40.5 كيلو فولت، ج.م.س
3. تصنيف تردد الطاقة لفترة قصيرة تحمل الجهد (1 دقيقة)	70/95 كيلو فولت، ج.م.س
4.Rated دفعة البرق تحمل الجهد	170/185 كيلو فولت، الذروة
5. التصنيف الحالي	2500 أ
6. مقاومة الدائرة عند أدنى قوة اتصال	≥20 ميكرو أوم
7. تصنيف كسر الدائرة القصيرة الحالية	25 كيلو أمبير، ج.م.س
8.Rated لفترة قصيرة تحمل التيار	25 كيلو أمبير، ج.م.س
9. المدة المقدرة للدائرة القصيرة	4s
10.Rated الذروة تحمل التيار	63 كيلو أمبير، ج.م.س
11. تصنيف ماس كهربائى مما يجعل الحالي	63 كيلو أمبير، ج.م.س
12. ماكس. مكون العاصمة	40%
13.* تصنيف تيار الكسر لبنك مكثف واحد	630A، ج.م.س
14.* تيار الكسر المقدر لبنك المكثف المتتالي	400A، ج.م.س
15. تسلسل التشغيل المقدر	O-0.3(0.5)s-CO-180s-CO
البيانات الميكانيكية
1. وزن المقاطعة (تقريبًا)	5.32 كجم
2. وزن الأجزاء المنقولة	2.1 كجم
3. قوة الإغلاق بسبب رفع الصوت عاليا والجو	170 ± 40 نيوتن
4. القوة المطلوبة لإبقاء الاتصالات مفتوحة بأقصى سرعة	320 ± 50 ن
المتطلبات الميكانيكية (المرجع VCB)
1. التخليص بين الاتصالات المفتوحة	15 ± 1 ملم
2. متوسط سرعة الفتح (متوسط أول 75% من فجوة الاتصال)	1.5 ± 0.3 م / ثانية
3. متوسط سرعة الإغلاق (متوسط آخر 30% من فجوة الاتصال)	1.1 ± 0.2 م / ثانية
4. تم تصنيف القوة النهائية للاتصال الخارجي	2500 ± 200 نيوتن
5. مدة الارتداد عند عملية الإغلاق	≥2 مللي ثانية
6. إغلاق وفتح عدم تزامن جهات الاتصال ثلاثية الطور	≥2 مللي ثانية
7.أقصى قدر من الارتداد أثناء الافتتاح	≥2 مم
حياة
1. الحياة الكهربائية عند التيار العادي المقدر	20,000 عملية
2. الحياة الكهربائية في تيار الدائرة القصيرة المقدر	50عمليات
3. الحياة الميكانيكية	30,000 عملية
4.الحد من تآكل الاتصال	3 ملم
5. مدة الصلاحية	20 سنة
1. يلبي أو يتجاوز متطلبات التحمل الكهربائي للفئة E2 لواجب الإغلاق التلقائي وفقًا للمواصفة IEC 62271-200 وJB 8738-2008. 2.* الخصائص المقدرة التي سيتم تقديمها عند الطلب

سيناريوهات التطبيق الأساسية

1. شبكة التوزيع الذكية بقدرة 35 كيلو فولت: تم تكييفها لعزل الأخطاء وإدارة جودة الطاقة في المحطات الفرعية الذكية، والتي تم تنفيذها بالفعل في مشاريع State Grid وSouthern Power Grid.

2. محطات توليد الطاقة الجديدة: تستخدم في طاقة الرياح وأجهزة SVG الكهروضوئية وتبديل توصيل الشبكة، وتتكيف مع البيئات الخارجية القاسية، مما يسهل دمج الطاقة النظيفة في الشبكة.

3. قطاع النقل بالسكك الحديدية: مقاوم للاهتزازات القوية والتداخل الكهرومغناطيسي، ويخدم أنظمة إمداد طاقة الجر 35 كيلو فولت في مترو أنفاق شنغهاي وبكين، من بين أمور أخرى.

4. صناعة البتروكيماويات: مقاومة للتآكل والتكثيف، تلبي متطلبات مقاومة الانفجار، وكانت موردًا طويل الأمد لشركات مثل PetroChina وSinopec.

5. المنشآت الصناعية الكبيرة: ضمان إمدادات الطاقة للأحمال الحرجة في صناعات مثل الصلب ومواد البناء، وتكييفها مع التشغيل عالي التردد والبيئات الكهرومغناطيسية المعقدة.

6. المرافق العامة الهامة: توفير حماية التبديل السريع للمطارات ومراكز البيانات وغيرها، وتجنب خسائر انقطاع التيار الكهربائي.

7. المنصات والسفن البحرية: تتكيف مع بيئات رذاذ الملح العالي والرطوبة العالية، وتتوافق مع معايير صناعة بناء السفن، مما يضمن إمدادات طاقة مستقرة للعمليات البحرية.

8. المشاريع الرئيسية في الخارج: تم تكييفها مع معايير شبكات الطاقة في مناطق متعددة في جميع أنحاء العالم، وتم إنتاجها بكميات كبيرة وتطبيقها في مشاريع في جنوب شرق آسيا والشرق الأوسط، مما يدل على القدرة التنافسية لمنتجات "صنع في الصين".
