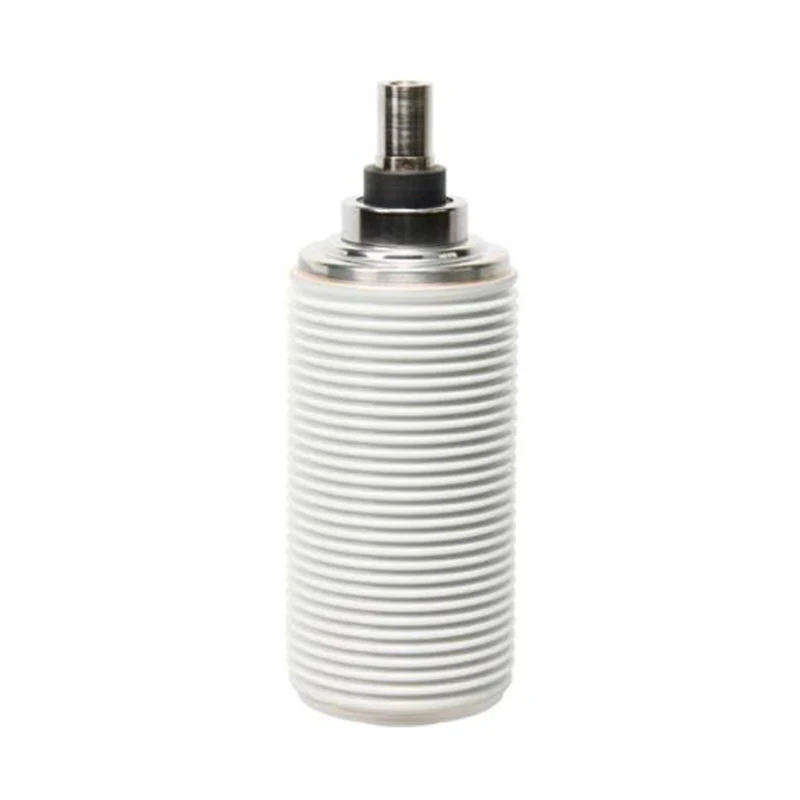

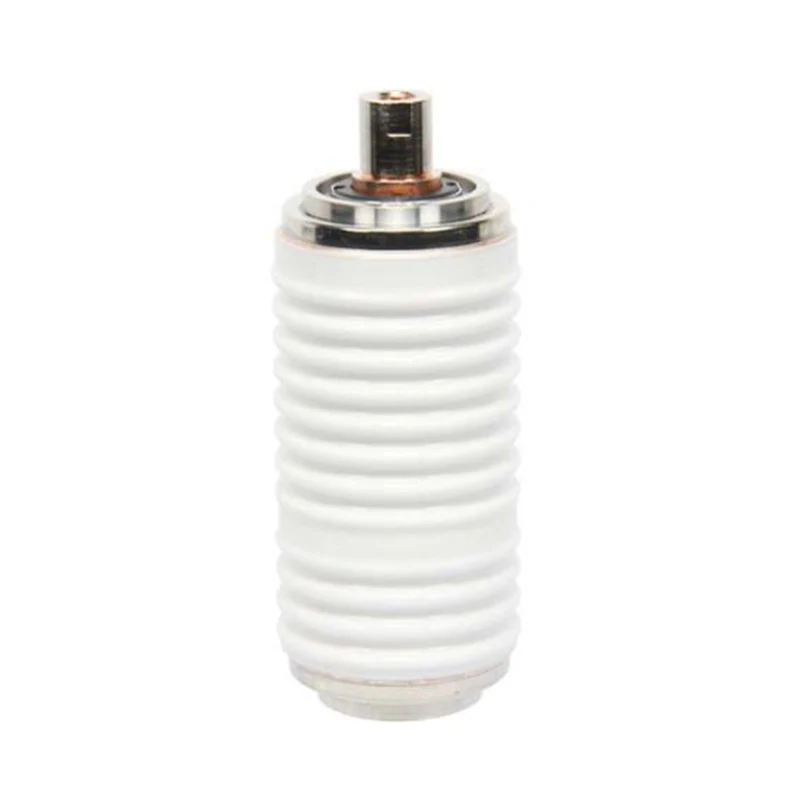

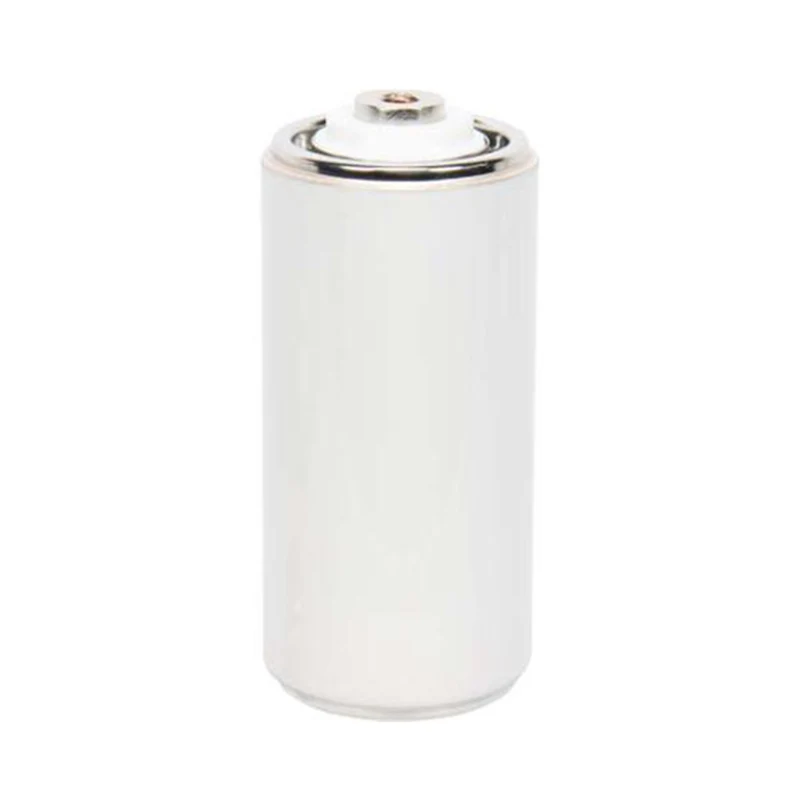

قاطع فراغ 12KV لمفتاح كسر التحميل

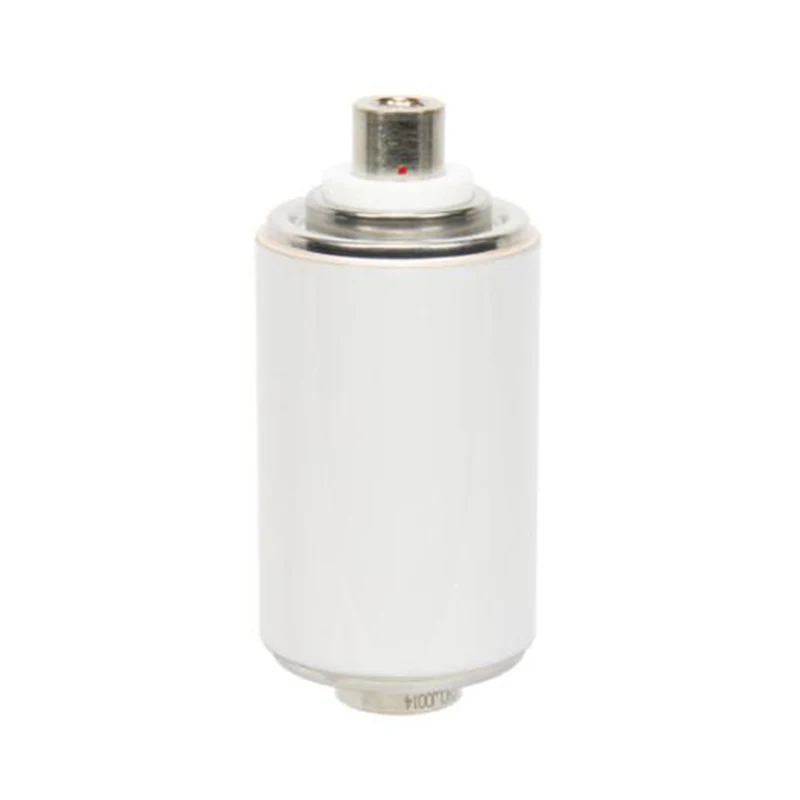

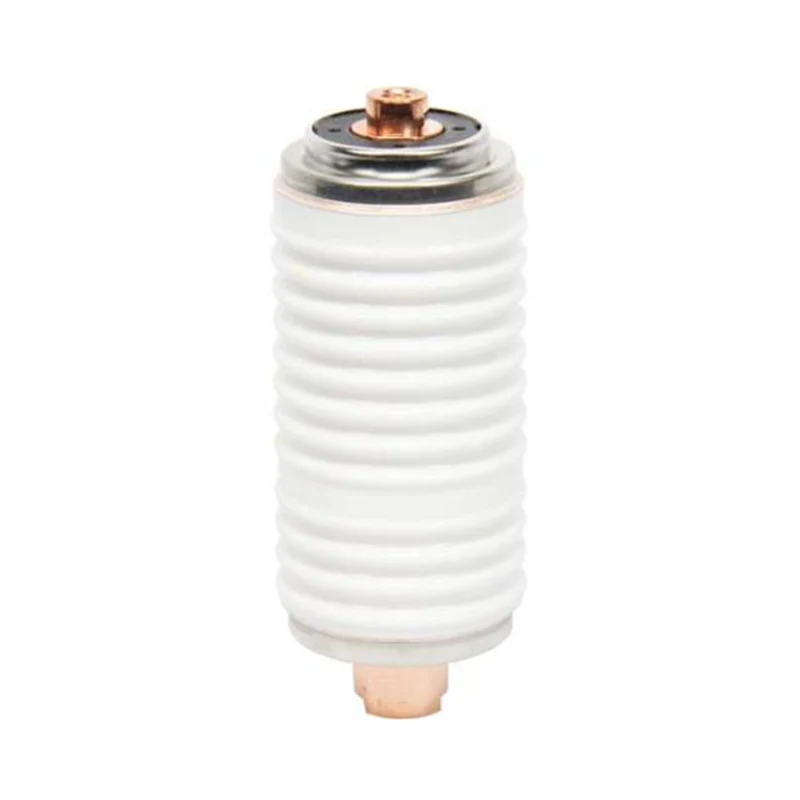

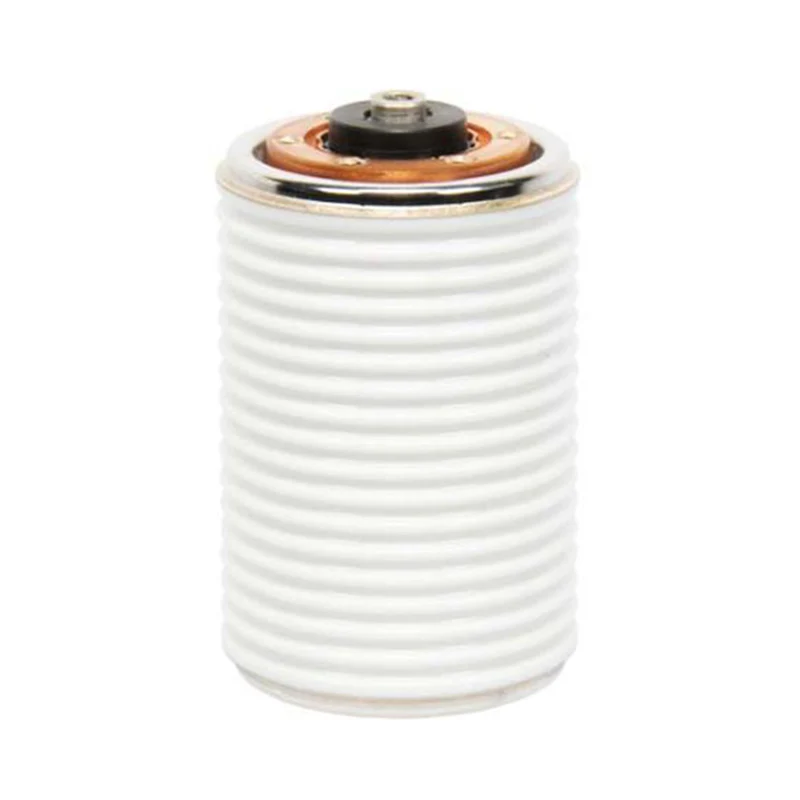

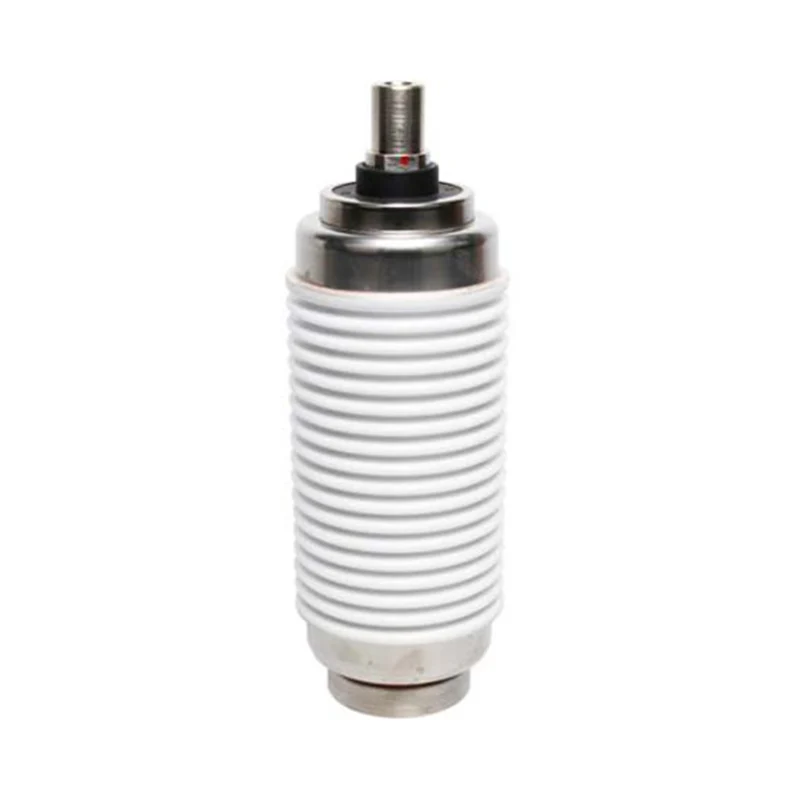

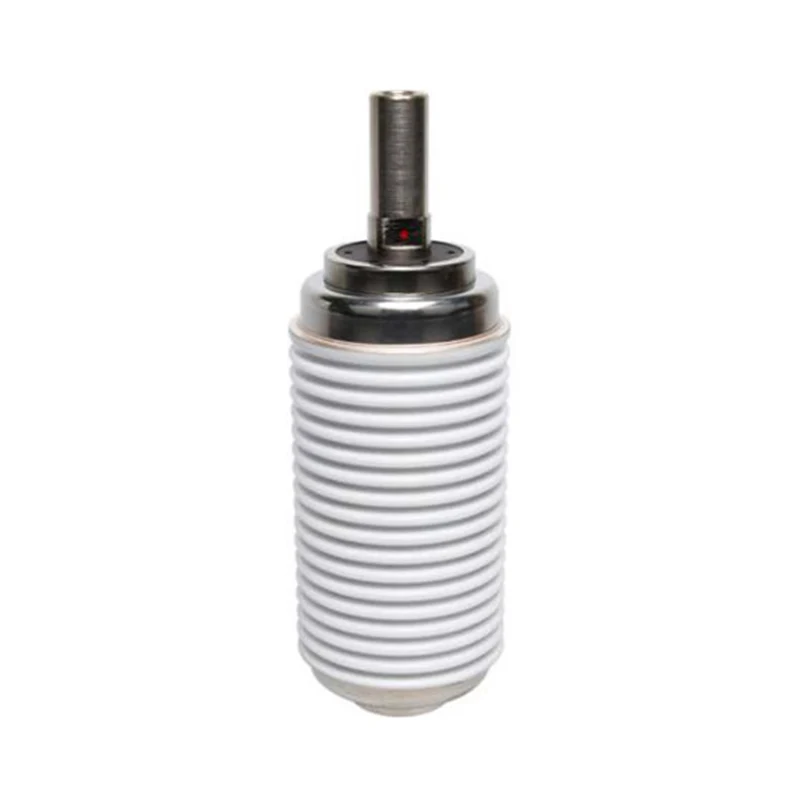

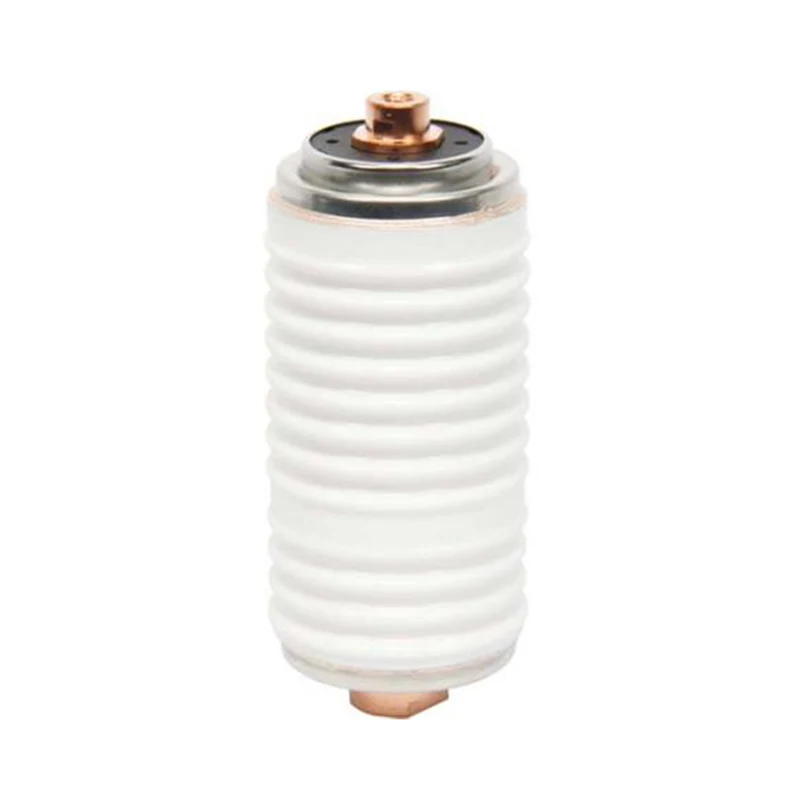

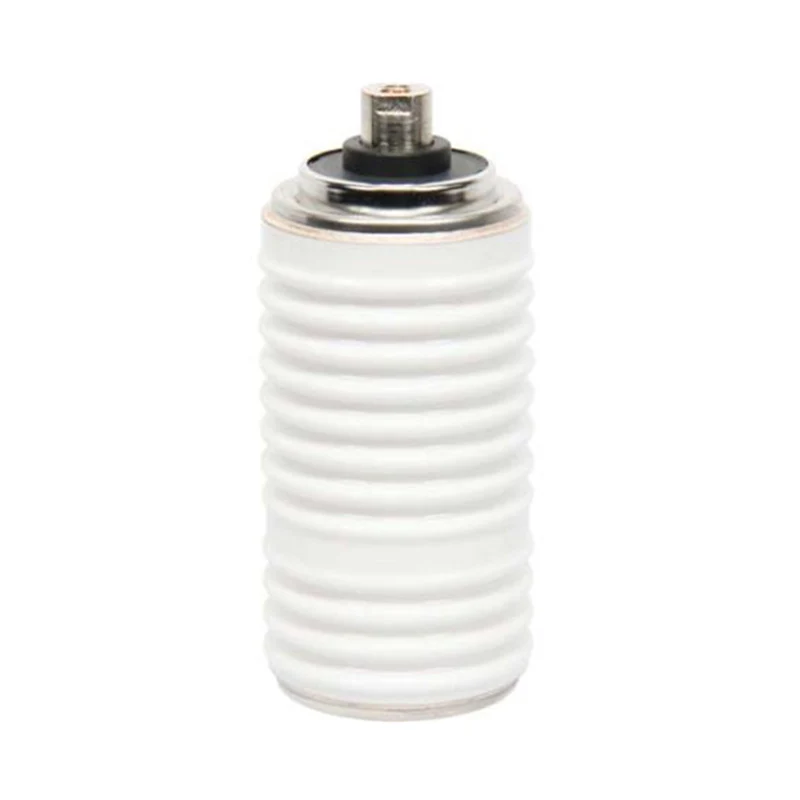

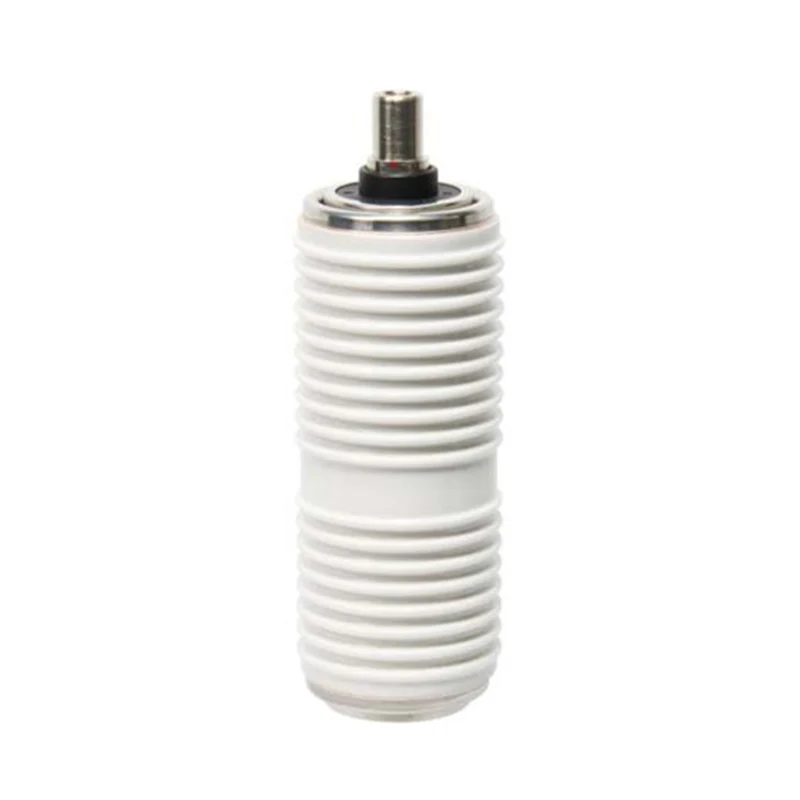

Model: TF314B, TF314P, TF314QN, TF314V, TF314NV, TF314J, TF314L, TF314X, TF324P, TF314D, TF314G

إن قاطع الفراغ Sunway Hanguang 12kV لمفاتيح كسر الحمل عبارة عن وحدة إطفاء قوسية أساسية تم تطويرها خصيصًا لمفاتيح كسر الحمل ذات الجهد المتوسط. باعتبارها شركة مصنعة محترفة تتمتع بأكثر من خمسين عامًا من الخبرة في المجال الكهربائي، تستفيد Sunway Hanguang من خطوط الإنتاج الذكية المتطورة وبراءات الاختراع الأساسية لإنشاء منتجات عالية الجودة تتكيف مع أنظمة التيار المتردد 50/60 هرتز. يعالج قاطع الفراغ 12 كيلو فولت لمفاتيح كسر التحميل نقاط الألم التقليدية بفضل درجة الفراغ العالية ومزايا الانقطاع الخالية من القوس، وقد حصل على العديد من الشهادات الموثوقة ويستخدم على نطاق واسع على مستوى العالم. باعتبارنا موردًا موثوقًا به، فإننا نقدم دعمًا شاملاً من قاعدة التصنيع لدينا في الصين، مع عمليات مصنع موحدة تضمن الجودة طوال العملية بأكملها.

إرسال استفسار

وصف المنتج

يعد قاطع الفراغ 12 كيلو فولت لمفاتيح فصل الحمل مكونًا أساسيًا تم تصميمه خصيصًا بواسطة Sunway Hanguang لمفاتيح فصل الحمل ذات الجهد المتوسط، والتي تتكيف مع أنظمة التيار المتردد 50/60 هرتز. مع درجة فراغ تبلغ ≥1.33×10⁻³Pa، فإنه يحقق انقطاع بدون قوس وإعادة إشعال صفر، والتغلب على عيوب المنتجات التقليدية مثل الصيانة العالية، والتلوث الكبير، وقدرات انقطاع التيار الصغير الضعيفة.

لقد انخرطت الشركة بعمق في المجال الكهربائي لأكثر من خمسين عامًا، حيث استخدمت المعدات المستوردة المتطورة لبناء خطوط إنتاج ذكية وحصلت على أكثر من 20 براءة اختراع أساسية. لقد حصلت منتجاتها على شهادات دولية موثوقة. لقد تراكم هذا النموذج من قاطع الفراغ 12 كيلو فولت لمفاتيح كسر التحميل أكثر من 150.000 منشأة في جميع أنحاء العالم، وتخدم أكثر من 60 دولة ومنطقة، وقد تم الاعتراف بها من قبل الشركات المحلية والعالمية المعروفة.

معلمات المنتج

التصنيفات الكهربائية (3 مراحل) على أساس متماثل
رقم الموديل	فيتف 12/630-20ب	فيتف 12/630-20P	فيتف12/630-20	فيتف 12/630-20 فولت	فيتف12/630-20	فيتف 12/630-20J	فيتف 12/630-20 لتر	فيتف 12/1250-20 بي	فيتف 12/630-20 د	فيتف 12/630-20 جرام
التردد المقدر	50/60 هرتز	50/60 هرتز	50/60 هرتز	50/60 هرتز	50/60 هرتز	50/60 هرتز	50/60 هرتز	50/60 هرتز	50/60 هرتز	50/60 هرتز
الجهد المقنن	12 كيلو فولت، ج.م.س	12 كيلو فولت، ج.م.س	12 كيلو فولت، ج.م.س	12 كيلو فولت، ج.م.س	12 كيلو فولت، ج.م.س	12 كيلو فولت، ج.م.س	12 كيلو فولت، ج.م.س	12 كيلو فولت، ج.م.س	12 كيلو فولت، ج.م.س	12 كيلو فولت، ج.م.س
تردد الطاقة المقدر لوقت قصير يتحمل الجهد (1 دقيقة)	42 كيلو فولت، ج.م.س	42 كيلو فولت، ج.م.س	42 كيلو فولت، ج.م.س	42 كيلو فولت، ج.م.س	42 كيلو فولت، ج.م.س	42 كيلو فولت، ج.م.س	42 كيلو فولت، ج.م.س	42 كيلو فولت، ج.م.س	42 كيلو فولت، ج.م.س	42 كيلو فولت، ج.م.س
تصنيف دفعة البرق تحمل الجهد	95 كيلو فولت، الذروة	75 كيلو فولت، الذروة	95 كيلو فولت، الذروة	95 كيلو فولت، الذروة	95 كيلو فولت، الذروة	95 كيلو فولت، الذروة	75 كيلو فولت، الذروة	95 كيلو فولت، الذروة	95 كيلو فولت، الذروة	95 كيلو فولت، الذروة
التصنيف الحالي	630 أ	630 أ	630 أ	630 أ	630 أ	630 أ	630 أ	1250 أ	630 أ	630 أ
الحد الأقصى لمقاومة الاتصال عند الحد الأدنى من قوة الإغلاق	≥35 ميكرو أوم	25 ميكرو أوم	35 ميكرو أوم	≥35 ميكرو أوم	≥35 ميكرو أوم	≥35 ميكرو أوم	25 ميكرو أوم	35 ميكرو أوم	≥35 ميكرو أوم	≥35 ميكرو أوم
تصنيفها لفترة قصيرة تحمل التيار	20 كيلو أمبير، ج.م.س	20 كيلو أمبير، ج.م.س	20 كيلو أمبير، ج.م.س	20 كيلو أمبير، ج.م.س	20 كيلو أمبير، ج.م.س	20 كيلو أمبير، ج.م.س	20 كيلو أمبير، ج.م.س	20 كيلو أمبير، ج.م.س	20 كيلو أمبير، ج.م.س	20 كيلو أمبير، ج.م.س
المدة المقدرة للدائرة القصيرة	4s	3ث	4s	4s	4s	4s	3ث	4s	4s	4s
الذروة المقدرة تحمل التيار	50 كيلو أمبير، ج.م.س	50 كيلو أمبير، الذروة	50 كيلو أمبير، ج.م.س	50 كيلو أمبير، ج.م.س	50 كيلو أمبير، ج.م.س	50 كيلو أمبير، ج.م.س	50 كيلو أمبير، الذروة	50 كيلو أمبير، ج.م.س	50 كيلو أمبير، ج.م.س	50 كيلو أمبير، ج.م.س
تصنيف ماس كهربائى صنع الحالي	50 كيلو أمبير، ج.م.س	50 كيلو أمبير، ج.م.س	50 كيلو أمبير، الذروة	50 كيلو أمبير، ج.م.س	50 كيلو أمبير، ج.م.س	50 كيلو أمبير، ج.م.س	50 كيلو أمبير، ج.م.س	50 كيلو أمبير، الذروة	50 كيلو أمبير، ج.م.س	50 كيلو أمبير، ج.م.س
تصنيف كسر الحمل النشط الحالي	630 أ	630 أ	630 أ	630 أ	630 أ	630 أ	630 أ	630 أ	630 أ	630 أ
تصنيف كسر حلقة مغلقة الحالية	630 أ	630 أ	630 أ	630 أ	630 أ	630 أ	630 أ	630 أ	630 أ	630 أ
القدرة المقدرة لمحول عدم التحميل	1250 كيلو فولت أمبير	10 أ	100 أ	1250 كيلو فولت أمبير	1250 كيلو فولت أمبير	1250 كيلو فولت أمبير	10 أ	100 أ	1250 كيلو فولت أمبير	1250 كيلو فولت أمبير
تصنيف كسر كابل الشحن الحالي	10 أ	630 أ	10 أ	10 أ	10 أ	10 أ	630 أ	10 أ	10 أ	10 أ
تيار الكسر المقنن لبنك مكثف واحد	400 أ	400 أ	400 أ	400 أ	400 أ	400 أ	400 أ	400 أ	400 أ	400 أ
تيار الكسر المقنن لبنك مكثف متتالي	400 أ	3150 أ	400 أ	400 أ	400 أ	400 أ	3150 أ	400 أ	400 أ	400 أ

البيانات الميكانيكية
رقم الموديل	فيتف 12/630-20ب	فيتف 12/630-20P	فيتف12/630-20	فيتف 12/630-20 فولت	فيتف12/630-20	فيتف 12/630-20J	فيتف 12/630-20 لتر	فيتف 12/1250-20 بي	فيتف 12/630-20 د	فيتف 12/630-20 جرام
وزن المقاطعة (تقريبًا)	0.98 كجم	1.18 كجم	1.64 كجم	1.81 كجم	1.81 كجم	1.09 كجم	1.09 كجم	1.18 كجم	1.02 كجم	1.12 كجم
وزن الأجزاء المتحركة	0.41 كجم	0.8 كجم	0.58 كجم	0.54 كجم	0.54 كجم	0.36 كجم	0.8 كجم	0.58 كجم	0.43 كجم	0.49 كجم
قوة الإغلاق بسبب رفع الصوت عاليا والغلاف الجوي	70 ± 30 ن	8.0 كجم فهرنهايت	60 ± 30 ن	70 ± 30 ن	70 ± 30 ن	70 ± 30 ن	8.0 كجم فهرنهايت	60 ± 30 ن	70 ± 30 ن	70 ± 30 ن
القوة المطلوبة لإبقاء جهات الاتصال مفتوحة بأقصى سرعة	130 ± 50 ن	11.8 كجم فهرنهايت	130 ± 40 نيوتن	130 ± 50 ن	130 ± 50 ن	130 ± 50 ن	11.8 كجم فهرنهايت	130 ± 40 نيوتن	130 ± 50 ن	130 ± 50 ن

المتطلبات الميكانيكية (المرجع VCB)
رقم الموديل	فيتف 12/630-20ب	فيتف 12/630-20P	فيتف12/630-20	فيتف 12/630-20 فولت	فيتف12/630-20	فيتف 12/630-20J	فيتف 12/630-20 لتر	فيتف 12/1250-20 بي	فيتف 12/630-20 د	فيتف 12/630-20 جرام
التخليص بين جهات الاتصال المفتوحة	8 ± 1 ملم	8±1 ملم	9±1 ملم	9 ± 1 ملم	9 ± 1 ملم	8 ± 1 ملم	8±1 ملم	9±1 ملم	8 ± 1 ملم	8 ± 1 ملم
متوسط سرعة الفتح (متوسط أول 75% من فجوة الاتصال)	1.2 ± 0.2 م / ث	1.0-1.4 م/ثانية	1.0 ± 0.2 م / ثانية	1.2 ± 0.2 م / ث	1.2 ± 0.2 م / ث	1.2 ± 0.2 م / ث	1.0-1.4 م/ثانية	1.0 ± 0.2 م / ثانية	1.2 ± 0.2 م / ث	1.2 ± 0.2 م / ث
متوسط سرعة الإغلاق (متوسط آخر 30% من فجوة الاتصال)	0.6 ± 0.2 م / ث	0.6-1.0 م/ثانية	0.6 ± 0.2 م / ثانية	0.6 ± 0.2 م / ث	0.6 ± 0.2 م / ث	0.6 ± 0.2 م / ث	0.6-1.0 م/ثانية	0.6 ± 0.2 م / ثانية	0.6 ± 0.2 م / ث	0.6 ± 0.2 م / ث
تم تصنيف القوة النهائية للاتصال الخارجي المضافة	1000 ± 100 نيوتن	1000 ± 100 نيوتن	1000 ± 100 نيوتن	1000 ± 100 نيوتن	1000 ± 100 نيوتن	1000 ± 100 نيوتن		1000 ± 100 نيوتن	1000 ± 100 نيوتن	1000 ± 100 نيوتن
تمت إضافة قوة اتصال خارجية عند نقطة اتصال الاتصال	750 ± 80 نيوتن	750 ± 80 نيوتن	750 ± 80 نيوتن	750 ± 80 نيوتن	750 ± 80 نيوتن	750 ± 80 نيوتن		750 ± 80 نيوتن	750 ± 80 نيوتن	750 ± 80 نيوتن
مدة ارتداد الاتصال عند عملية الإغلاق	≥2 مللي ثانية	≥2 مللي ثانية	≥2 مللي ثانية	≥2 مللي ثانية	≥2 مللي ثانية	≥2 مللي ثانية		≥2 مللي ثانية	≥2 مللي ثانية	≥2 مللي ثانية
إغلاق وفتح عدم التزامن لجهات الاتصال ثلاثية المراحل	≥2 مللي ثانية	≥2 مللي ثانية	≥2 مللي ثانية	≥2 مللي ثانية	≥2 مللي ثانية	≥2 مللي ثانية			≥2 مللي ثانية	≥2 مللي ثانية
الحد الأقصى للارتداد أثناء الافتتاح	≥2 مللي ثانية	≥2 مللي ثانية	≥2 مللي ثانية	≥2 مللي ثانية	≥2 مللي ثانية	≥2 مللي ثانية		2 ملم	≥2 مللي ثانية	≥2 مللي ثانية

الحياة (المقدرة)
رقم الموديل	فيتف 12/630-20ب	فيتف 12/630-20P	فيتف12/630-20	فيتف 12/630-20 فولت	فيتف12/630-20	فيتف 12/630-20J	فيتف 12/630-20 لتر	فيتف 12/1250-20 بي	فيتف 12/630-20 د	فيتف 12/630-20 جرام
عمر التخزين	20 سنة	20 سنة	20 سنة	20 سنة	20 سنة	20 سنة	20 سنة	20 سنة	20 سنة	20 سنة
التحمل الميكانيكي	10000 عملية	10000 عملية	10000 عملية	10000 عملية	10000 عملية	10000 عملية	10000 عملية	10000 عملية	10000 عملية	10000 عملية
الاتصالات تحد من التآكل	3 ملم	3 ملم	3 ملم	3 ملم	3 ملم	3 ملم	3 ملم	3 ملم	3 ملم	3 ملم
يفي أو يتجاوز متطلبات التحمل الكهربائي للفئة E2 لواجب الإغلاق التلقائي وفقًا للمواصفة IEC 62271-200 وJB 8738-2008.
الخصائص المقدرة التي سيتم تقديمها عند الطلب

ميزات المنتج ومزاياه

يتميز قاطع الفراغ Sunway Hanguang 12kV لمفاتيح كسر التحميل بمواد وبنية واختبارات تمت ترقيتها وتحسينها، مع مزايا أساسية رائعة:

1. مواد عالية الجودة، وأداء ممتاز: تستخدم وصلات سبائك النحاس والكروم عالية النقاء مع قيمة انقطاع التيار <3A، مما يمنع الجهد الزائد للتشغيل؛ مقترنًا بمنفاخ مستورد، معدل التسرب السنوي أقل من 0.5%، وعمر الكلال يتجاوز 10,000 دورة.

2. الهيكل الأمثل، إمكانية التطبيق على نطاق واسع: التصميم المتكامل للغلاف الخزفي والشفة المعدنية، مقاوم للجهد الكهربائي، درجة الحرارة، والارتفاعات العالية، مناسب لمستوى التلوث IV، وقادر على التعامل مع مختلف ظروف العمل القاسية.

3. اختبار صارم، جودة يمكن التحكم فيها: تخضع كل وحدة لـ 10 اختبارات شاملة، مع إمكانية تتبع رمز QR، مما يؤدي إلى معدل فشل <0.03%، وهو أعلى بكثير من متوسط الصناعة. 4. التكيف المريح والخدمة الشاملة: متوافق مع منصات تبديل كسر التحميل السائدة، مما يسمح باستبدال سريع وخالي من الأدوات. تتوفر وحدات مراقبة ذكية اختيارية، ويقدم 25 مركزًا تقنيًا عالميًا خدمة على مدار الساعة طوال أيام الأسبوع.

تطبيقات المنتج

يستخدم هذا المنتج على نطاق واسع في خزائن الشبكة الحلقية الحضرية، وغرف توزيع الطاقة الصناعية، ومراكز البيانات، والمحطات الفرعية للطاقة الكهروضوئية/طاقة الرياح، وسيناريوهات أخرى. إنه يتكيف مع ظروف العمل القاسية ويلبي احتياجات تبديل خطوط الطاقة وتشغيل المحولات، مما يساهم في التوزيع الذكي للطاقة وحياد الكربون.

الأسئلة المتداولة

1. خدمات التخصيص: تدعم تخصيص التيار المقنن، والوحدات الذكية، وما إلى ذلك، وتوفر خدمات OEM/ODM لتلبية المتطلبات القياسية المختلفة.

2. ضمان الجودة: يتم اختيار المكونات الأساسية بعناية من علامات تجارية مشهورة، مع مراقبة جودة العملية الكاملة، وإمكانية تتبع رمز QR، والامتثال للمعايير الدولية والمحلية المتعددة.

3. الضمان وخدمة ما بعد البيع: ضمان محدود لمدة 10 سنوات، مما يضمن تحلل الفراغ بنسبة ≥20%، مع دعم شامل لما بعد البيع مقدم من مراكز الخدمة العالمية.

4. إرشادات التثبيت: النقل المقاوم للرطوبة والصدمات، والتركيب الموحد، واختبار ما بعد التثبيت لتحمل الجهد الكهربي والخصائص الميكانيكية لضمان التوافق.

التزام الشركة

باعتبارها شركة مصنعة وموردة محترفة، فإن Sunway Hanguang، التي تعتمد على قاعدة الإنتاج الصينية وشبكة الخدمات العالمية، تعمل باستمرار على تحسين أداء قاطع الفراغ 12 كيلو فولت لمفتاح فصل التحميل، مما يوفر حلولًا موثوقة وفعالة وصديقة للبيئة لمجال توزيع الطاقة ذات الجهد المتوسط العالمي.
