قاطع فراغ 33KV لمفتاح كسر التحميل

Model: TF512P

تقوم شركة Sunway Hanguang، وهي شركة مصنعة محترفة تتمتع بخبرة تزيد عن خمسين عامًا في المجال الكهربائي، بتطوير وتصنيع قاطع فراغ 33 كيلو فولت لمفتاح فصل الحمل (طراز VITF 33/630-16P)، وهي وحدة إطفاء القوس الأساسية لمفاتيح فصل الحمل ذات الجهد المتوسط. هذا المنتج متوافق مع أنظمة 50/60 هرتز، ولديه درجة فراغ تبلغ ≥1.33×10⁻³Pa، مما يحقق تحويلًا خاليًا من القوس الكهربائي ويتغلب على عيوب المنتجات التقليدية. بالاعتماد على المعدات المتقدمة ومراقبة الجودة الكاملة للعملية، اجتاز المنتج العديد من الاختبارات الموثوقة، مع أكثر من 100000 وحدة تم تركيبها في جميع أنحاء العالم، وتخدم أكثر من 60 دولة ومنطقة. كمورد موثوق به، فإنه يوفر حلول توزيع الطاقة ذات الجهد المتوسط عالية الجودة للعملاء في الصين والعالم.

إرسال استفسار

وصف المنتج

يعد قاطع الفراغ 33 كيلو فولت لمفتاح فصل الحمل مكونًا أساسيًا تم تطويره خصيصًا بواسطة Sunway Hanguang لمفاتيح فصل الحمل ذات الجهد المتوسط، والتي تتوافق مع الطراز VITF 33/630-16P، المتوافق مع أنظمة التيار المتردد 50/60 هرتز المستخدمة عالميًا، وهو الضمان الأساسي للتبديل الموثوق لمفاتيح فصل الحمل.

قامت شركة Sunway Hanguang ببناء مصنع موحد ومؤتمت بالكامل، بالاعتماد على المعدات الألمانية واليابانية المتقدمة لتحقيق التحكم الكامل في العملية. يحمل المنتج أكثر من 20 براءة اختراع أساسية، ويتوافق مع المعايير الموثوقة مثل IEC 62271-200، وقد تم الاعتراف به من قبل State Grid وSiemens وغيرها. مع أكثر من 100000 وحدة تم تركيبها في جميع أنحاء العالم، فقد تراكمت لديها خبرة تطبيقية ناضجة في ظروف العمل القاسية.

معلمات المنتج

التصنيفات الكهربائية (3 مراحل) على أساس متماثل
رقم الموديل	فيتف 33/630-16ب
التردد المقدر	50/60 هرتز
الجهد المقنن	12 كيلو فولت، ج.م.س
تردد الطاقة المقدر لوقت قصير يتحمل الجهد (1 دقيقة)	42 كيلو فولت، ج.م.س
تصنيف دفعة البرق تحمل الجهد	75 كيلو فولت، الذروة
التصنيف الحالي	630 أ
الحد الأقصى لمقاومة الاتصال عند الحد الأدنى من قوة الإغلاق	25 ميكرو أوم
تصنيفها لفترة قصيرة تحمل التيار	16 كيلو أمبير، ج.م.س
المدة المقدرة للدائرة القصيرة	3ث
الذروة المقدرة تحمل التيار	40 كيلو أمبير، الذروة
تصنيف ماس كهربائى صنع الحالي	40 كيلو أمبير، ج.م.س
تصنيف كسر الحمل النشط الحالي	630 أ
تصنيف كسر حلقة مغلقة الحالية	630 أ
القدرة المقدرة لمحول عدم التحميل	10 أ
تصنيف كسر كابل الشحن الحالي	630 أ
تيار الكسر المقنن لبنك مكثف واحد	400 أ
تيار الكسر المقنن لبنك مكثف متتالي	3150 أ
البيانات الميكانيكية
وزن المقاطعة (تقريبًا)	1.65 كجم
وزن الجزء المتحرك (تقريبًا)	0.8 كجم
قوة الإغلاق بسبب الخوار والغلاف الجوي	8.0 كجم فهرنهايت
القوة المطلوبة لإبقاء جهات الاتصال مفتوحة عند السكتة الدماغية الكاملة	11.8 كجم فهرنهايت
المتطلبات الميكانيكية (المرجع VCB)
السكتة الدماغية الاتصال	8±1 ملم
سرعة الفتح (متوسط 75 فجوة اتصال)	1.0-1.4 م/ثانية
الحد الأقصى للتجاوز أثناء الافتتاح	2 ملم
الحد الأقصى للارتداد أثناء الافتتاح	2 ملم
سرعة الإغلاق (متوسط فجوة الاتصال الأخيرة بنسبة 30%)	0.6-1.0 م/ثانية
الحد الأقصى لمدة ارتداد الاتصال (بحد أقصى 2 ارتداد)	0.002 ثانية
تصنيف قوة الضغط الاتصال	7.0-9.0 كجم فهرنهايت
الحياة (المقدرة)
عمر التخزين	20 سنة
التحمل الميكانيكي	10000عمليات
الاتصالات تحد من التآكل	3 ملم
يفي أو يتجاوز متطلبات التحمل الكهربائي للفئة E2 لواجب الإغلاق التلقائي وفقًا للمواصفة IEC 62271-200 وJB 8738-2008.
الخصائص المقدرة التي سيتم تقديمها عند الطلب

ميزات المنتج ومزاياه

تم تحسين هذا المنتج بشكل كبير لتلبية متطلبات التشغيل عالية التردد لمفاتيح فصل الحمل بقدرة 33 كيلو فولت، مع أداء شامل رائد في الصناعة: فهو يستخدم وصلات سبائك Cu-Cr عالية النقاء، مع قيمة انقطاع تيار <3A، مما يمنع الجهد الزائد للتشغيل ويوفر استقرارًا قويًا لانقطاع التيار الصغير؛ يضمن منفاخ الفولاذ المقاوم للصدأ 316L المستورد إحكامًا موثوقًا به، مع معدل تسرب سنوي <0.5%، وعمر ميكانيكي يزيد عن 10000 دورة؛ إنه يتمتع بعزل ممتاز، ومناسب لنطاقات درجات الحرارة الواسعة، والارتفاعات العالية، وظروف العمل المعقدة؛ يخضع كل منتج لـ 12 اختبارًا صارمًا، ويدعم إمكانية التتبع، ويوفر التشغيل والصيانة المريحة، مع خدمة 7 × 24 ساعة مقدمة من 25 مركزًا تقنيًا عالميًا.

تطبيقات المنتج

يحتوي قاطع الفراغ 33 كيلو فولت لمفاتيح كسر التحميل على مجموعة واسعة من التطبيقات، التي تغطي السيناريوهات التقليدية مثل شبكات الطاقة الرئيسية في المناطق الحضرية، والمجمعات الصناعية، ومراكز البيانات، بالإضافة إلى ظروف التشغيل القاسية مثل طاقة الرياح البحرية، والنقل بالسكك الحديدية، والمحطات الفرعية على ارتفاعات عالية.

إنه يلبي بدقة المتطلبات الأساسية مثل تبديل الأحمال وعزل الكابلات، وهو خالي من تلوث الغاز، ويتوافق مع اتجاه الحياد الكربوني، ويوفر دعمًا أساسيًا لترقية توزيع الطاقة الذكية في الصين والعالم، والتكيف مع مختلف سيناريوهات توزيع الطاقة ذات الجهد المتوسط.

الأسئلة المتداولة

1. خدمات التخصيص: تدعم تخصيص الوحدات الحالية والذكية المقدرة، وتوفر خدمات OEM/ODM، ومتوافقة مع المعايير المختلفة والعلامات التجارية المختلفة لمفاتيح التحميل.

2. ضمان الجودة: المكونات الأساسية المختارة، ومراقبة الجودة الكاملة للعملية، وتقارير الاختبار التي يمكن تتبعها والتحقق منها متاحة.

3. الضمان وخدمة ما بعد البيع: ضمان محدود لمدة 10 سنوات، توفر شبكة الخدمة العالمية خدمات سريعة في الموقع وخدمات قطع الغيار.

4. ملاحظات التثبيت: نقل مقاوم للرطوبة والصدمات، تركيب واختبار موحد لضمان التوافق مع جسم المفتاح.

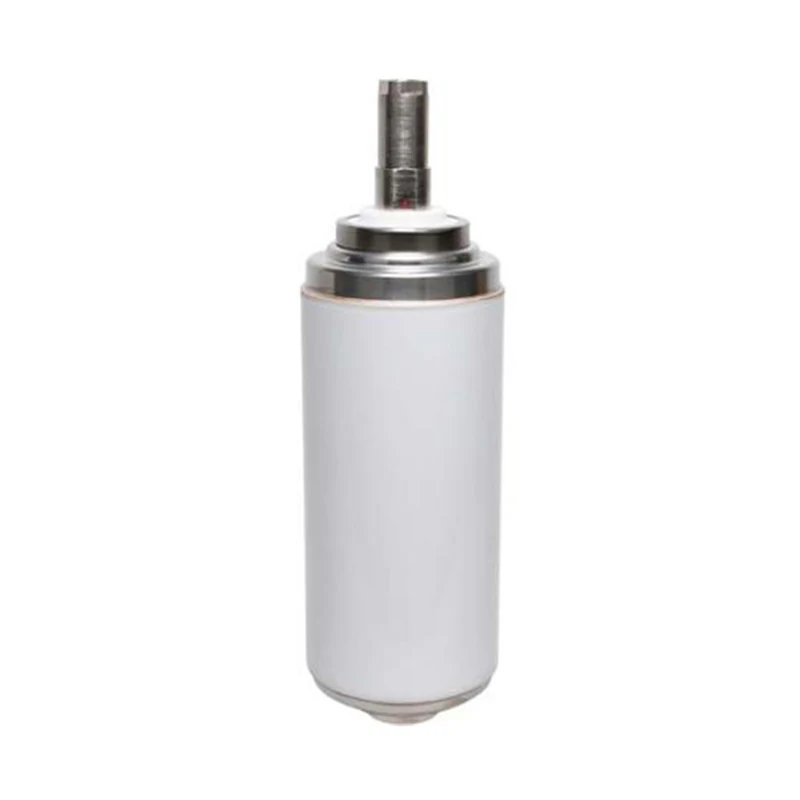

33KV Vacuum Interrupter For Load Break Switch
