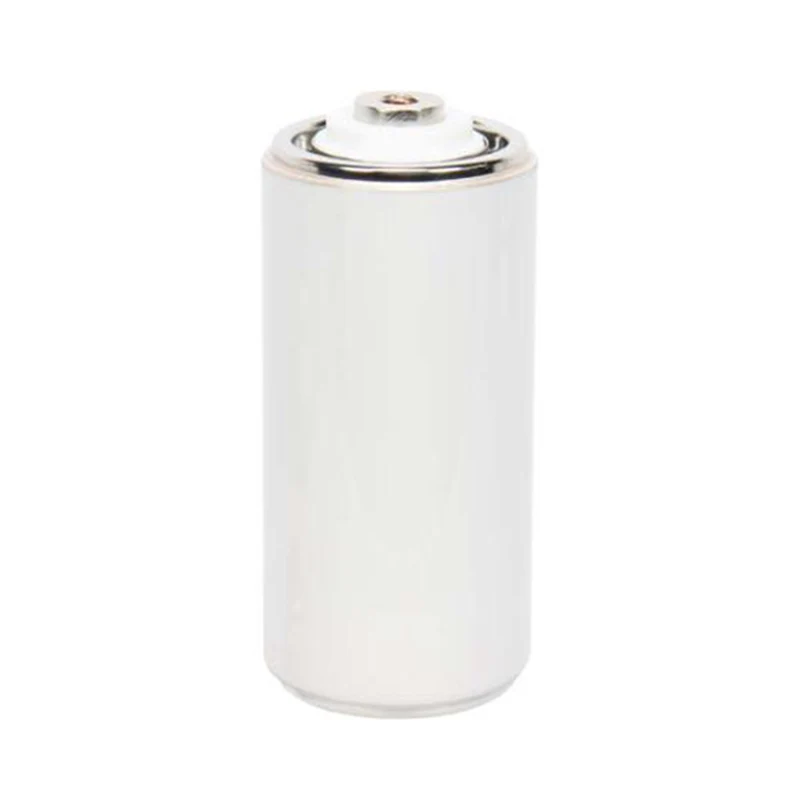

قاطع فراغ 11KV للوحدة الرئيسية للحلقة

Model: TD314J

تقدم شركة Sunway Hanguang، الشركة المصنعة المحترفة التي تتمتع بأكثر من خمسين عامًا من الخبرة في المجال الكهربائي، قاطعًا فراغيًا بقدرة 11 كيلو فولت للوحدات الرئيسية الحلقية، وهي وحدة إطفاء القوس الأساسية مصممة خصيصًا للوحدات الرئيسية الحلقية ذات الجهد المتوسط. تشتمل الطرازات الأساسية على VI-RMU-11/630-25 وVI-RMU-11/1250-31.5، المتوافقة مع أنظمة التيار المتردد 50/60 هرتز. مع التحكم الصارم في الفراغ والأداء المتفوق، فإن هذا المنتج يلبي بشكل خاص الاحتياجات الأساسية للوحدات الرئيسية الحلقية. وباعتبارها موردًا موثوقًا به في الصين، تستفيد الشركة من المعدات المتطورة ومراقبة الجودة الكاملة للعملية لإنشاء منتجات تلبي المعايير الدولية والمحلية، مع أكثر من 400000 وحدة تم تركيبها عالميًا ومعترف بها من قبل الشركات المشهورة عالميًا.

إرسال استفسار

وصف المنتج

قاطع الفراغ 11KV للوحدات الرئيسية الحلقية عبارة عن وحدة إطفاء قوسية أساسية مخصصة بواسطة Sunway Hanguang للوحدات الرئيسية الحلقية ذات الجهد المتوسط. تتوافق النماذج الأساسية مع أنظمة التيار المتردد 50/60 هرتز، مع التحكم في الفراغ إلى .331.33×10⁻³Pa، مما يحقق انقطاعًا خاليًا من القوس الكهربائي وعدم إعادة الإشعال، مما يدعم التشغيل الآمن لشبكات توزيع الطاقة ذات الجهد المتوسط.

كمصنع منتجات محترف، يستخدم Sunway Hanguang خطوط إنتاج آلية مبنية بمعدات مثل أفران التفريغ Leybold الألمانية، ويحمل أكثر من 30 براءة اختراع أساسية، وقد اجتاز العديد من الاختبارات الدولية والمحلية وشهادات النظام. يفي قاطع الفراغ 11 كيلو فولت للوحدات الرئيسية الحلقية بمتطلبات الحياة الكهربائية التي تعيد إغلاق مستوى E2، ويخدم أكثر من 60 دولة حول العالم، وقد اكتسب خبرة ناضجة في ظروف العمل المعقدة.

معلمات المنتج

التصنيفات الكهربائية (3 مراحل) على أساس متماثل
التردد المقدر	50/60 هرتز
الحد الأقصى المقدر للخط إلى خط الجهد	12 كيلو فولت، ج.م.س
تردد الطاقة المقدر تحمل الجهد: الهواء	42 كيلو فولت، ج.م.س
الجهد الكهربي لتحمل النبض: الهواء	95 كيلو فولت، الذروة
تصنيف التيار العادي	630 أ
تصنيف تيار الدائرة القصيرة (أساس متماثل ثلاثي الطور)	16 كيلو أمبير، ج.م.س
النسبة المئوية لمكونات التيار المستمر لتيار الكسر المقنن	50%
تصنيف ماس كهربائى صنع الحالي	40 كيلو أمبير، الذروة
المدة المقدرة للوقت القصير الحالي	4s
تصنيف قصير الوقت الصمود الحالي	16 كيلو أمبير، ج.م.س
تصنيف الذروة الصمود الحالي	40 كيلو أمبير، ج.م.س
الحد الأقصى لمقاومة الاتصال عند الحد الأدنى من قوة الإغلاق	20 ميكرو أوم
تصنيف كسر التيار من بنك مكثف واحد	630A، ج.م.س
تصنيف كسر التيار من بنك مكثف العودة إلى الخلف	400A، ج.م.س
تسلسل التشغيل المقدر	س-0.3s-co-180s-co
البيانات الميكانيكية
وزن المقاطعة (تقريبًا)	1.53 كجم
وزن الجزء المتحرك (تقريبًا)	0.49 كجم
قوة الإغلاق بسبب الخوار والغلاف الجوي	80 ± 40 ن
القوة المطلوبة لإبقاء جهات الاتصال مفتوحة عند السكتة الدماغية الكاملة	120 ± 50 نيوتن
المتطلبات الميكانيكية (المرجع VCB)
السكتة الدماغية الاتصال	9±1 ملم
سرعة الفتح (متوسط 75 فجوة اتصال)	1.1 ± 0.2 م / ثانية
الحد الأقصى للتجاوز أثناء الافتتاح	2 ملم
الحد الأقصى للارتداد أثناء الافتتاح	2 ملم
سرعة الإغلاق (متوسط فجوة الاتصال الأخيرة بنسبة 30%)	0.6 ± 0.2 م / ثانية
الحد الأقصى لمدة ارتداد الاتصال (بحد أقصى 2 ارتداد)	≥2 مللي ثانية
تصنيف قوة الضغط الاتصال	1600 ± 200 نيوتن
الحياة (المقدرة)
الحياة الكهربائية في التيار العادي المقدر	50,000 عملية
الحياة الكهربائية في تصنيف الدائرة القصيرة الحالية	100عمليات
الحياة الميكانيكية	50,000 عملية
الاتصال الحد من التآكل	3 ملم
مدة الصلاحية	20 سنة
يفي أو يتجاوز متطلبات التحمل الكهربائي للفئة E2 لواجب الإغلاق التلقائي وفقًا للمواصفة IEC 62271-200 وJB 8738-2008. الخصائص المقدرة التي سيتم تقديمها عند الطلب

ميزات المنتج ومزاياه

يتطابق المنتج بشكل وثيق مع متطلبات التشغيل للوحدات الرئيسية الحلقية، مع المزايا الأساسية المتميزة: فهو يستخدم وصلات سبائك Cu-Cr عالية النقاء مع قيمة حد حالية تبلغ <3A، مما يضمن أداء كسر مستقرًا؛ ويتميز بمنفاخ مستورد للتحكم الصارم في الختم، وتحقيق عمر ميكانيكي وكهربائي يصل إلى 50000 دورة و30 عامًا من التشغيل بدون صيانة؛ يوفر الغلاف الخزفي عالي القوة عزلًا ممتازًا، ومناسبًا لنطاقات درجات الحرارة الواسعة والارتفاعات العالية؛ فهو يخضع لـ 12 فحصًا شاملاً للمصنع، ويتميز بإمكانية تتبع رمز الاستجابة السريعة، وله تصميم معياري لسهولة الاستبدال، مع مركز فني عالمي يوفر دعمًا على مدار الساعة طوال أيام الأسبوع.

تطبيقات المنتج

يحتوي قاطع الفراغ 11 كيلو فولت للوحدات الرئيسية الحلقية على مجموعة واسعة من التطبيقات، بما في ذلك شبكات توزيع الطاقة الحضرية، والمجمعات الصناعية، ومراكز البيانات، ومحطات طاقة الرياح والطاقة الشمسية الفرعية، والسيناريوهات الأخرى التي تتطلب موثوقية عالية لإمدادات الطاقة. كما أنها مناسبة للنقل بالسكك الحديدية والشبكات الصغيرة للمنصات البحرية.

هذا المنتج خالٍ من انبعاثات غاز SF₆، ويتوافق مع اللوائح البيئية ومناسب للمشاريع الخارجية في إطار "مبادرة الحزام والطريق". باعتباره أحد منتجات التصدير الأساسية لشركة Sunway Hanguang، فإن أدائها المستقر جعلها منتجًا مفضلاً للموردين في العديد من أنحاء العالم. يساعد قاطع الفراغ 11 كيلو فولت للوحدات الرئيسية الحلقية على بناء شبكة توزيع طاقة خضراء وذكية ذات جهد متوسط.

الأسئلة المتداولة

1. خدمات التخصيص: تدعم معايير متعددة، وتوفر خدمات OEM/ODM، ويتم شحن النماذج التقليدية في غضون 5-10 أيام. متوافق مع معدات الوحدة الرئيسية للحلقة السائدة.

2. ضمان الجودة: يتم اختيار المكونات الأساسية بعناية من علامات تجارية مشهورة، مع مراقبة الجودة الكاملة للعملية. تأتي كل وحدة مع تقرير اختبار ورمز QR يمكن تتبعه.

3. الضمان وخدمة ما بعد البيع: ضمان محدود لمدة 10 سنوات، مما يضمن عدم تجاوز تحلل الفراغ 20% من القيمة الأولية. يتم توفير الدعم الفني والصيانة العالمية.

4. ملاحظات التثبيت: يتطلب نقل مقاوم للرطوبة والصدمات. يجب أن يتوافق التثبيت مع المتطلبات ذات الصلة. يوصى بإكمال اختبارات تحمل الجهد والخصائص الميكانيكية بعد التثبيت.
