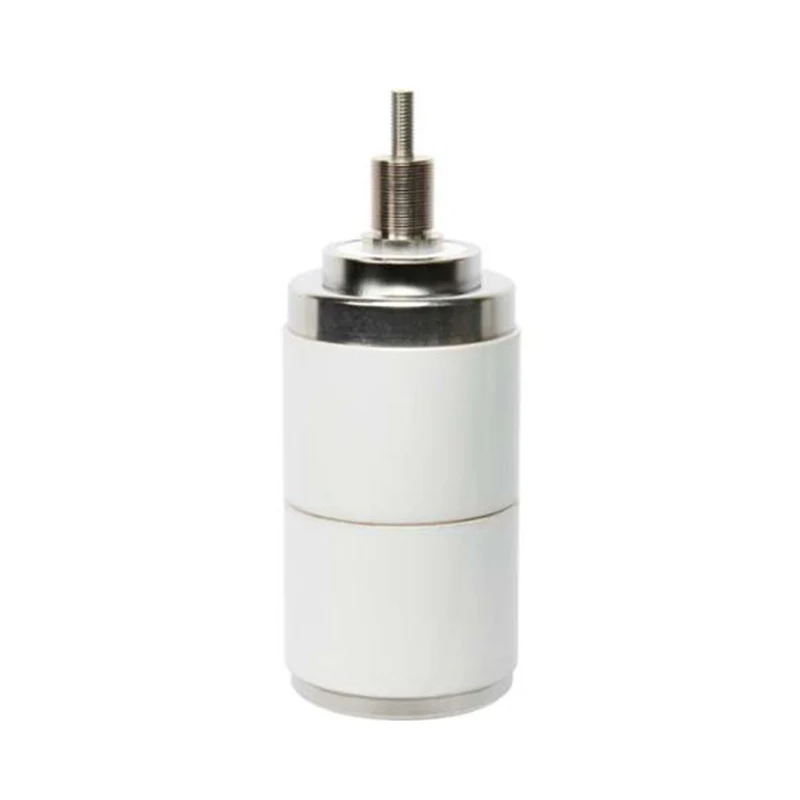

قاطع فراغ 36KV للوحدة الرئيسية للحلقة

Model: TD555P

قاطع الفراغ Sunway Hanguang 36KV للوحدة الرئيسية الحلقية (النموذج الأساسي VITD 36/2500-25P) عبارة عن وحدة إطفاء قوس أساسية مخصصة للوحدات الرئيسية الحلقية ذات الجهد العالي، ومناسبة لأنظمة 50/60 هرتز، مع درجة فراغ تبلغ ≥1.33×10⁻³Pa، مما يحقق انقطاعًا خاليًا من القوس. باعتبارها شركة مصنعة محترفة تتمتع بأكثر من خمسين عامًا من الخبرة في المجال الكهربائي، تعتمد Sunway Hanguang على خطوط الإنتاج الآلية وبراءات الاختراع الأساسية. لقد حصلت منتجاتها على شهادات متعددة، مع تركيب أكثر من 300000 وحدة على مستوى العالم، لتصبح موردًا موثوقًا به في جميع أنحاء العالم وتساهم في بناء شبكات توزيع الطاقة الخضراء والذكية.

إرسال استفسار

وصف المنتج

يعد قاطع الفراغ 36KV للوحدة الرئيسية الحلقية مكونًا أساسيًا تم تصميمه خصيصًا بواسطة Sunway Hanguang للوحدات الرئيسية الحلقية ذات الجهد العالي. النموذج الأساسي هو VITD 36/2500-25P، وهو مناسب لأنظمة التيار المتردد 50/60 هرتز، ويمكنه على وجه التحديد معالجة متطلبات حماية البيئة، والتشغيل عالي التردد، والحمل العالي، والمتطلبات الخالية من الصيانة. يركز المنتج على درجة التفريغ التي يتم التحكم فيها بشكل صارم لتحقيق انقطاع بدون قوس كهربائي وعدم إعادة الإشعال، وتجنب مخاطر السلامة.

تمتلك شركة Sunway Hanguang مصنعًا حديثًا، يعتمد على المعدات المستوردة لبناء خطوط إنتاج آلية، ويمتلك أكثر من 30 براءة اختراع. لقد اجتازت منتجاتها شهادات ISO وKEMA وشهادات أخرى واختبار المشروع الكامل، بما يتوافق مع معايير IEC وGB، كما تم الاعتراف بها من قبل State Grid وABB وغيرها، مما يدل على قوة التصنيع الصيني.

معلمات المنتج

التصنيفات الكهربائية (3 مراحل) على أساس متماثل
رقم الموديل	فيتد 36/2500-25P
1. التردد المقدر	50/60 هرتز
2. الجهد المقنن	36/40.5 كيلو فولت، ج.م.س
3. تصنيف تردد الطاقة لفترة قصيرة تحمل الجهد (1 دقيقة)	70/95 كيلو فولت، ج.م.س
4.Rated دفعة البرق تحمل الجهد	170/185 كيلو فولت، الذروة
5. التصنيف الحالي	2500 أ
6. مقاومة الدائرة عند أدنى قوة اتصال	≥20 ميكرو أوم
7. تصنيف كسر الدائرة القصيرة الحالية	25 كيلو أمبير، ج.م.س
8.Rated لفترة قصيرة تحمل التيار	25 كيلو أمبير، ج.م.س
9. المدة المقدرة للدائرة القصيرة	4s
10.Rated الذروة تحمل التيار	63 كيلو أمبير، ج.م.س
11. تصنيف ماس كهربائى مما يجعل الحالي	63 كيلو أمبير، ج.م.س
12. ماكس. مكون العاصمة	0.4
13.* تصنيف تيار الكسر لبنك مكثف واحد	630A، ج.م.س
14.* تيار الكسر المقدر لبنك المكثف المتتالي	400A، ج.م.س
15. تسلسل التشغيل المقدر	O-0.3(0.5)s-CO-180s-CO
البيانات الميكانيكية
1. وزن المقاطعة (تقريبًا)	5.32 كجم
2. وزن الأجزاء المنقولة	2.1 كجم
3. قوة الإغلاق بسبب رفع الصوت عاليا والجو	170 ± 40 نيوتن
4. القوة المطلوبة لإبقاء الاتصالات مفتوحة بأقصى سرعة	320 ± 50 ن
المتطلبات الميكانيكية (المرجع VCB)
1. التخليص بين الاتصالات المفتوحة	15 ± 1 ملم
2. متوسط سرعة الفتح (متوسط أول 75% من فجوة الاتصال)	1.5 ± 0.3 م / ثانية
3. متوسط سرعة الإغلاق (متوسط آخر 30% من فجوة الاتصال)	1.1 ± 0.2 م / ثانية
4. تم تصنيف القوة النهائية للاتصال الخارجي	2500 ± 200 نيوتن
5. مدة الارتداد عند عملية الإغلاق	≥2 مللي ثانية
6. إغلاق وفتح عدم تزامن جهات الاتصال ثلاثية الطور	≥2 مللي ثانية
7.أقصى قدر من الارتداد أثناء الافتتاح	≥2 مم
حياة
1. الحياة الكهربائية عند التيار العادي المقدر	20,000 عملية
2. الحياة الكهربائية في تيار الدائرة القصيرة المقدر	50عمليات
3. الحياة الميكانيكية	30,000 عملية
4.الحد من تآكل الاتصال	3 ملم
5. مدة الصلاحية	20 سنة
1. يلبي أو يتجاوز متطلبات التحمل الكهربائي للفئة E2 لواجب الإغلاق التلقائي وفقًا للمواصفة IEC 62271-200 وJB 8738-2008.
2.* الخصائص المقدرة التي سيتم تقديمها عند الطلب

ميزات المنتج ومزاياه

يتمتع المنتج بأداء أساسي ممتاز، باستخدام وصلات سبائك Cu-Cr عالية النقاء، مع قيمة حد حالية تبلغ <3A، وخصائص قوية مضادة للحام، وانقطاع بنك مكثف واحد يبلغ 630A، وتآكل التلامس أقل من 3 مم؛ إلى جانب المنفاخ المستورد، يبلغ معدل التسرب السنوي أقل من 0.5%، مع عمر ميكانيكي يصل إلى 30,000 مرة وعمر كهربائي يصل إلى 20,000 مرة، مما يحقق تشغيلًا طويل الأمد بدون صيانة. الغلاف مصنوع من مادة السيراميك عالية القوة، مما يوفر حماية عزل ممتازة. إنه يتميز بتردد طاقة يتحمل الجهد الكهربي 70/95 كيلو فولت/1 دقيقة، ويمكنه تحمل نطاق درجة حرارة واسع من -40 درجة مئوية إلى +85 درجة مئوية وارتفاعات تصل إلى 4000 متر. مع تصنيف الحماية IP67، فهو مناسب لظروف العمل المعقدة. يخضع كل منتج لـ 12 فحصًا شاملاً، ويتميز بإمكانية تتبع رمز الاستجابة السريعة، ومعدل فشل أقل من 0.02%. يسهل التصميم المعياري الاستبدال، ويقدم 35 مركزًا تقنيًا في جميع أنحاء العالم خدمة 7 × 24 ساعة.

سيناريوهات تطبيق المنتج

يتم استخدام القاطع الفراغي 36KV للوحدات الرئيسية الحلقية على نطاق واسع في أنظمة الشبكات الحلقية 36KV، والمجمعات الصناعية، ومراكز البيانات، ومحطات طاقة الرياح والطاقة الشمسية الفرعية، وسيناريوهات أخرى. يمكنه التعامل مع ظروف العمل المعقدة مثل درجة الحرارة العالية، والرطوبة العالية، والارتفاعات العالية، كما أنه خالي من SF₆، ويتوافق مع اللوائح البيئية. إنها مناسبة لمشاريع "الحزام والطريق" الخارجية، لترويج المنتجات الصينية عالية الجودة في السوق العالمية.

الأسئلة المتداولة

- خدمات التخصيص: تدعم معايير متعددة، وتوفر خدمات OEM/ODM، ويتم شحن النماذج التقليدية في غضون 7-15 يومًا. متوافق مع معدات الوحدة الرئيسية للحلقة السائدة.

- ضمان الجودة: يتم اختيار المكونات الأساسية من علامات تجارية مشهورة، مع مراقبة الجودة الكاملة للعملية. تأتي المنتجات مع تقارير اختبار ويمكن تتبعها عبر رمز الاستجابة السريعة.

- الضمان وخدمة ما بعد البيع: ضمان محدود لمدة 10 سنوات، ولا يتجاوز تسوس الفراغ 20%، وتوفر نقاط الخدمة العالمية الدعم الفني ودعم الصيانة متعدد اللغات.

- ملاحظات التثبيت: عبوة مقاومة للرطوبة ومقاومة للصدمات. يجب أن يتوافق التثبيت مع المتطلبات ذات الصلة. يوصى باختبارات تحمل الجهد والخصائص الميكانيكية بعد التثبيت.

التزام العلامة التجارية

باعتبارها المورد والشركة المصنعة المهنية، تعطي Sunway Hanguang دائمًا الأولوية للجودة، وتوفر باستمرار قاطعات فراغ 36KV عالية الجودة للوحدات الرئيسية Ring للعملاء العالميين. نحن ملتزمون بشدة بالبحث والتطوير والابتكار، وتعزيز ترقيات المنتجات الذكية والصديقة للبيئة، وإظهار مسؤولية التصنيع الصيني، والمساهمة في تطوير شبكات توزيع الطاقة العالمية.
