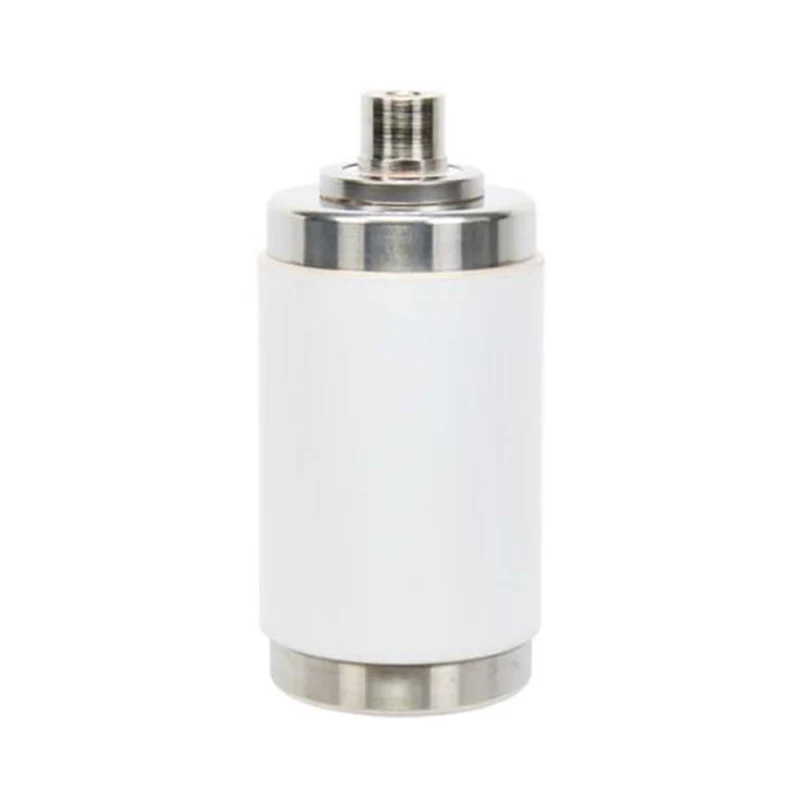

قاطع فراغ 24KV للوحدة الرئيسية للحلقة

Model: TD445Z

Sunway Hanguang 24KV Vacuum Interrupter For Ring Main Unit هي وحدة إطفاء قوسية أساسية مخصصة خصيصًا للوحدات الرئيسية للحلقة ذات الجهد المتوسط. باعتبارنا مصنعًا محترفًا يتمتع بخبرة تزيد عن خمسين عامًا في المجال الكهربائي، فإننا نستخدم المعدات المتقدمة والتقنيات الأساسية لإنشاء هذا المنتج، المناسب لأنظمة التيار المتردد 50/60 هرتز. تغطي النماذج الأساسية ثلاثة مواصفات رئيسية، تتناول على وجه التحديد نقاط الضعف المتعلقة بحماية البيئة والتشغيل عالي التردد في الوحدات الرئيسية الحلقية. لقد اجتاز المنتج العديد من الاختبارات الموثوقة، حيث تم تركيب أكثر من 400000 وحدة على مستوى العالم، وتخدم أكثر من 60 دولة. إنها مورد موثوق به في مجال الوحدة الرئيسية الحلقية ذات الجهد المتوسط العالمية، مما يساهم في بناء شبكة توزيع الطاقة الخضراء والذكية.

إرسال استفسار

وصف المنتج

إن قاطع الفراغ 24KV للوحدة الرئيسية الحلقية عبارة عن وحدة إطفاء قوسية أساسية مخصصة بواسطة Sunway Hanguang، ومقرها في الصناعة الكهربائية في الصين، خصيصًا للوحدات الرئيسية الحلقية ذات الجهد المتوسط. يتم التحكم في درجة الفراغ بشكل صارم عند .31.33×10⁻³Pa، مما يتيح انقطاع بدون قوس وإعادة إشعال صفر، مما يضمن توزيع مستقر للطاقة. تغطي النماذج الأساسية ثلاثة مواصفات رئيسية، وتتكيف مع متطلبات الحمل المختلفة.

نحن نستخدم المعدات المستوردة من ألمانيا لبناء مصنع آلي بالكامل، يحمل أكثر من 30 براءة اختراع أساسية. نحن نقوم بتنفيذ عملية مراقبة جودة كاملة لقاطع الفراغ 24KV للوحدة الرئيسية الحلقية، بما يتوافق مع معايير IEC وGB والمعايير الأخرى والعديد من الاختبارات الموثوقة. لقد تم الاعتراف بها من قبل State Grid وABB وغيرها من الشركات المعروفة، مع أكثر من 400000 وحدة تم تركيبها على مستوى العالم، مما أدى إلى تراكم خبرة التطبيقات الناضجة في ظروف العمل المعقدة.

معلمات المنتج

التصنيفات الكهربائية (3 مراحل) على أساس متماثل
التردد المقدر	50/60 هرتز
الحد الأقصى المقدر للخط إلى خط الجهد	24 كيلو فولت، ج.م.س
تردد الطاقة المقدر تحمل الجهد: الهواء	79 كيلو فولت، ج.م.س
الجهد الكهربي لتحمل النبض: الهواء	125 كيلو فولت، الذروة
تصنيف التيار العادي	2000 أ
تصنيف تيار الدائرة القصيرة (أساس متماثل ثلاثي الطور)	25 كيلو أمبير، ج.م.س
النسبة المئوية لمكونات التيار المستمر لتيار الكسر المقنن	50%
تصنيف ماس كهربائى صنع الحالي	63 كيلو أمبير، الذروة
المدة المقدرة للوقت القصير الحالي	4s
تصنيف قصير الوقت الصمود الحالي	25 كيلو أمبير، ج.م.س
تصنيف الذروة الصمود الحالي	63 كيلو أمبير، ج.م.س
الحد الأقصى لمقاومة الاتصال عند الحد الأدنى من قوة الإغلاق	18 ميكرو أوم
تصنيف كسر التيار من بنك مكثف واحد	630A، ج.م.س
تصنيف كسر التيار من بنك مكثف العودة إلى الخلف	400A، ج.م.س
تسلسل التشغيل المقدر	س-0.3s-co-180s-co
البيانات الميكانيكية
وزن المقاطعة (تقريبًا)	2.96 كجم
وزن الجزء المتحرك (تقريبًا)	1.1 كجم
قوة الإغلاق بسبب الخوار والغلاف الجوي	120 ± 50 نيوتن
القوة المطلوبة لإبقاء جهات الاتصال مفتوحة عند السكتة الدماغية الكاملة	190 ± 60 نيوتن
المتطلبات الميكانيكية (المرجع VCB)
السكتة الدماغية الاتصال	13±1 ملم
سرعة الفتح (متوسط 75 فجوة اتصال)	1.5 ± 0.2 م / ثانية
الحد الأقصى للتجاوز أثناء الافتتاح	2 ملم
الحد الأقصى للارتداد أثناء الافتتاح	2 ملم
سرعة الإغلاق (متوسط فجوة الاتصال الأخيرة بنسبة 30%)	0.9 ± 0.2 م / ثانية
الحد الأقصى لمدة ارتداد الاتصال (بحد أقصى 2 ارتداد)	≥2 مللي ثانية
تصنيف قوة الضغط الاتصال	2500 ± 200 نيوتن
إغلاق وفتح عدم التزامن لجهات الاتصال ثلاثية المراحل	≥2 مللي ثانية
الحياة (المقدرة)
الحياة الكهربائية في التيار العادي المقدر	50,000 عملية
الحياة الكهربائية في تصنيف الدائرة القصيرة الحالية	100عمليات
الحياة الميكانيكية	50,000 عملية
الاتصال الحد من التآكل	3 ملم
مدة الصلاحية	20 سنة
يفي أو يتجاوز متطلبات التحمل الكهربائي للفئة E2 لواجب الإغلاق التلقائي وفقًا للمواصفة IEC 62271-200 وJB 8738-2008. الخصائص المقدرة التي سيتم تقديمها عند الطلب

ميزات المنتج ومزاياه

يلبي قاطع الفراغ 24KV للوحدة الرئيسية الحلقية الاحتياجات الأساسية للوحدات الرئيسية الحلقية، مع تحسين الأداء المتميز. المزايا الأساسية هي كما يلي:

1. أداء ممتاز في إطفاء القوس الكهربائي والتوصيل

باستخدام وصلات سبائك النحاس والكروم عالية النقاء، تكون القيمة المحددة الحالية أقل من 3A، مع مقاومة اللحام وطاقة القوس المنخفضة. تيار كسر بنك المكثف الواحد هو 630 أمبير، مع تآكل اتصال منخفض، مما يطيل عمر الخدمة.

2. تصميم مانع للتسرب وصيانة طويل الأمد

مجهزة بمنفاخ من الفولاذ المقاوم للصدأ المستورد، معدل التسرب السنوي أقل من 0.5%، ويصل العمر الميكانيكي والكهربائي إلى 50000 دورة، مما يحقق 30 عامًا من التشغيل بدون صيانة، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة. 3. القدرة على التكيف البيئي متفوقة

غلاف سيراميك عالي القوة، عزل ممتاز، مقاوم لنطاق واسع من درجات الحرارة من -40 درجة مئوية إلى +85 درجة مئوية، وارتفاع عالٍ يصل إلى 4000 متر، مع تصنيف حماية IP67، مناسب لمختلف ظروف العمل المعقدة.

4. مراقبة الجودة الدقيقة والتشغيل والصيانة المريحة

يخضع كل منتج إلى 12 فحصًا شاملاً، مع إمكانية تتبع رمز الاستجابة السريعة، ومعدل الفشل في الموقع <0.02%، وتصميم معياري لسهولة الاستبدال، وخدمة 7 × 24 ساعة مقدمة من 35 مركزًا تقنيًا عالميًا.

تطبيقات المنتج

يحتوي قاطع الفراغ 24KV للوحدات الرئيسية الحلقية على مجموعة واسعة من التطبيقات، ومناسبة لشبكات توزيع الطاقة في المناطق الحضرية، والمجمعات الصناعية، ومراكز البيانات، ومحطات طاقة الرياح والطاقة الشمسية الفرعية، ويمكن استخدامها أيضًا في مجالات خاصة مثل النقل بالسكك الحديدية والمنصات البحرية.

لا يحتوي المنتج على انبعاثات SF₆، ويتوافق مع توجيهات حماية البيئة، وهو متوافق مع العديد من الوحدات الرئيسية الحلقية الصديقة للبيئة، مما يساهم في بناء شبكة توزيع طاقة خضراء وذكية. كما أنها مناسبة للمشروعات الخارجية في إطار مبادرة "الحزام والطريق"، التي تعرض قوة "صنع في الصين".

الأسئلة المتداولة

1. خدمات التخصيص: تدعم معايير OEM/ODM المتعددة، مع تسليم من 5 إلى 10 أيام للنماذج القياسية، المتوافقة مع معدات الوحدة الرئيسية للحلقة الرئيسية.

2. ضمان الجودة: مكونات أساسية مختارة عالية الجودة، مراقبة جودة مؤتمتة بالكامل، تأتي كل وحدة مع تقرير اختبار، ويمكن تتبعها عبر رمز الاستجابة السريعة.

3. الضمان وخدمة ما بعد البيع: ضمان محدود لمدة 10 سنوات، مع دعم فني متعدد اللغات ودعم التشغيل والصيانة في الموقع المقدم من مراكز الخدمة العالمية.

4. ملاحظات التثبيت: التغليف المقاوم للرطوبة والصدمات، يجب أن يتوافق التثبيت مع المعايير ذات الصلة، ويجب إكمال اختبارات مقاومة الضغط والخصائص الميكانيكية بعد التثبيت.
